usb光电鼠标四芯线的原理与维修

2016-02-02 17:29
24049
资讯文章
admin
来源：本站

我们做电子制作和设计的朋友高不开电脑, 写程序,编程芯片都需要频繁使用鼠标, 而光电鼠标容易出现如下故障:断线、接口芯片损坏、元件虚焊或脱焊、发光二极管损坏,光学系统脏污等。我在几年的鼠标维修过程中发现90%的故障都来自鼠标的四根芯线。本文**讨论下 usB光电鼠标四芯线的故障情况。

一、现象

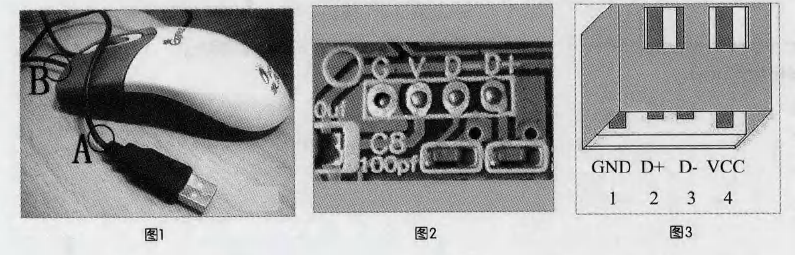

由于USB鼠标线太细, 有的设计有缠绕收线功能,时间一长极容易四芯线断线或两线相碰, 电缆芯线断路或两线相碰主要表现有 USB插头插入无提示音, 电脑屏幕右下方显示“无法识别的USB设备”,灯不亮。光标不动或时好时坏。如果用手接动 uSB电缆连接线,光标抖动。一般芯线故障点多发生在鼠标电缆线的两端即插头的尾部电缆芯线引出端(图1中 B点)与鼠标口电缆芯线引入端(图1中 A点)的频繁弯折处,此时护套可能完好无损, 从外表上一般看不出来, 而且由于断开处时通时断,用**表检测要掌握静态与动态测试的技巧。

二、检测

1. 肉眼观测：

将图1鼠标头的A、B附近对折,鼠标由不动变动或鼠标底部中央处的发光二极管由不亮变亮,则**是断线或碰线故障！

2.工具检测：

①**表测电压：

拧下鼠标底部螺丝,扳开塑料底壳,将鼠标插入电脑USB接口,测量鼠标四线电压,电源v为5V左右, D一为3V，D+为0V,地G为0V, 5V直接来自于电脑, 3V由5v经接口芯片变换而来, 着5V无,来自于电脑, 3V由5v经接口芯片变换而来, 着5V无一定为线断,有可能是鼠标内电路板上元器件不良。数据线 D+与地 G为 0v时也有可能线断。 uSB接口芯片见图2。为了深入理解上述电压测试, 下面让我们来看看 USB鼠标插头内的四条金手指与鼠标内电路的连接。USB采用四线电缆,其中两根 D+, D- 或+D, -D是用来传送数据的,另两根为电源与地,插头内四根金手指中两边长的是电源与地线, 中间短的是数据传输线。

将 USB接口向下, 把鼠标 uSB插头金属外壳帯有两个方型口的一面面对自己(如图3所示),从左到右,USB接口内四个金手指依次为;电源地、数据正、数据负、电源正。

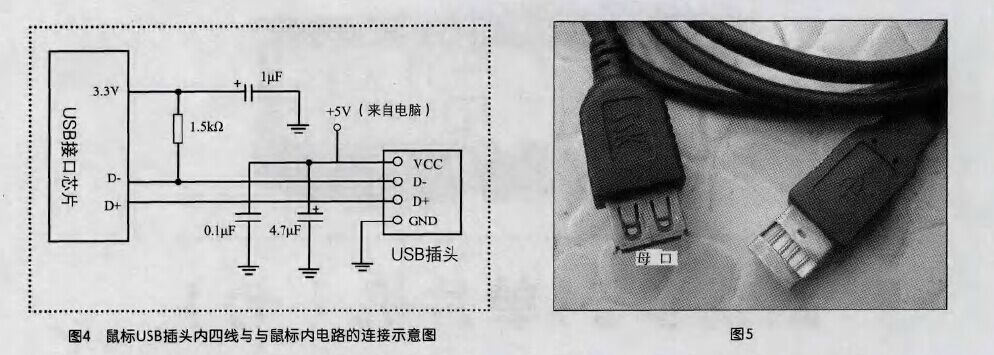

一般鼠标内电路板上接口芯片都会提供3个引脚来连接 uSB鼠标括头,分别是3.3V的电平输出脚;D+1 D-。如图4所示,括头插入才有5V, 5V和接口芯片与外围电路正常才会产生3.3V, D一才有3V左右的电压。

② **表测通断：

用**表的通断测试档位即蜂鸣器档位测四芯线的通断,但由于鼠标 uSB插头口太小、四条金手指用**表的表笔是不方便接触的,读者方可仿效本人的办法做一个测试工具:几元钱买一条带有一个母口的 uSB电缆线, 将公口带有两个方形口的一面用锉刀锉成一个长方形缺口,如图5所示,不管是要修理的旧鼠标线还是检测新鼠标线, 只需将鼠标线插头插入母口一端,用**表测量四根线的通断相当方使,而且对于鼠标内的四根线（电源地、数据正、数据负、电源正)根据图3来判断也轻松自如。

三.维修

1 .原线修复

针对图1鼠标线 B处线断或两线短路的情况可采用原线修复的办法修理。拆开鼠标,将四线从电路板焊下; (如果是电缆排线插头则直接从电路板上拔下便可),拆下前**注意四条颜色线与焊点的对应, 然后把芯线按断线的位置剪去5~6cm左右, 照原样焊接或压线,将芯线装在电路板上。但**注意四条线如果是漆包线的、焊接前需将四根线的线头上的漆层刮干净再焊接,刮时要轻柔,不要将线头刮断。

为了**以后电缆线不再因疲劳而断线, 可取废圆珠笔弹簧一个,待剪去芯线时将弹簧套在线外,然后焊好接点。用鼠标上下盖将弹簧靠线头的一端压在上下盖边缘,让大部分弹簧在鼠标外面起缓冲作用, 增加电缆线的抗拉作用,这样可延长电缆线的使用寿命。

2.换线

针对图1鼠标线 A处线断或内部两线短路的情况或用图5工具判断通断有故障的情况可用換一根新 uSB四芯线的办法来修理。鼠标线要求不可太粗,也不可太细,太粗操作不灵。
