USB转TTL模块 CP2102模块硬盘刷机线送杜邦线 STC单片机下载器

¥8.5-8.6

编码：

有货 19997

折扣时间

套餐：

下载模块

下载模块+杜邦线

数量：

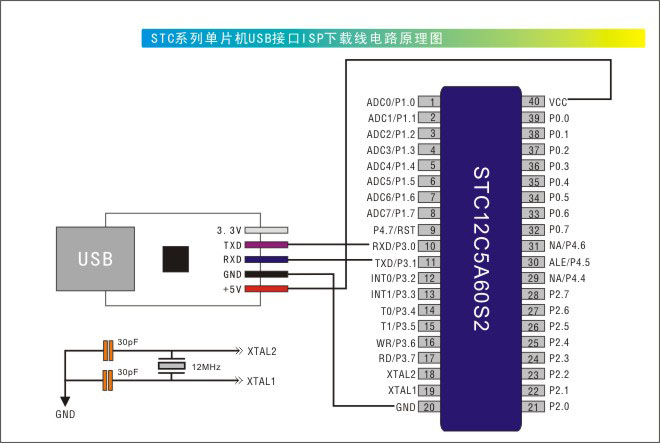

- 直插式40脚单片机接口电路原理图

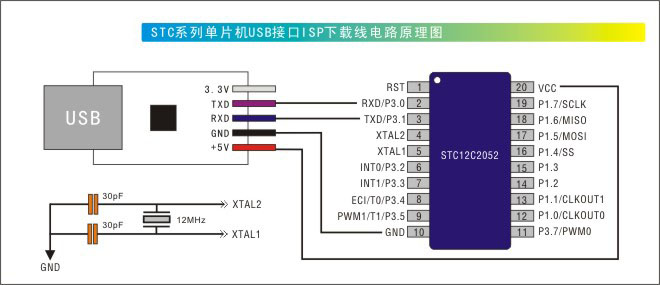

- 直插式20脚单片机接口电路原理图

小常识（非常重要）：
TXD：发送端，一般表示为自己的发送端，正常通信**接另一个设备的RXD。
RXD：接收端，一般表示为自己的接收端，正常通信**接另一个设备的TXD。
正常通信时候本身的TXD永远接设备的RXD！
自收自发：正常通信时RXD接其他设备的TXD，因此如果要接收自己发送的数据顾名思义，也就是自己接收自己发送的数据，即自身的TXD直接连接到RXD，用来测试本身的发送和接收是否正常，是快简单的测试方法，当出现问题时首先做该测试确定是否产品故障。也称回环测试。

电平逻辑：
TTL电平：通常数据表示采用二进制，规定+5V等价于逻辑"1",0V等价于逻辑"0",称作TTL信号系统，是正逻辑
RS232电平：采用-12V到-3V，等价于逻辑"0"，+3V到+12V的逻辑电平，等价于逻辑"1"，是负逻辑的

产品说明：

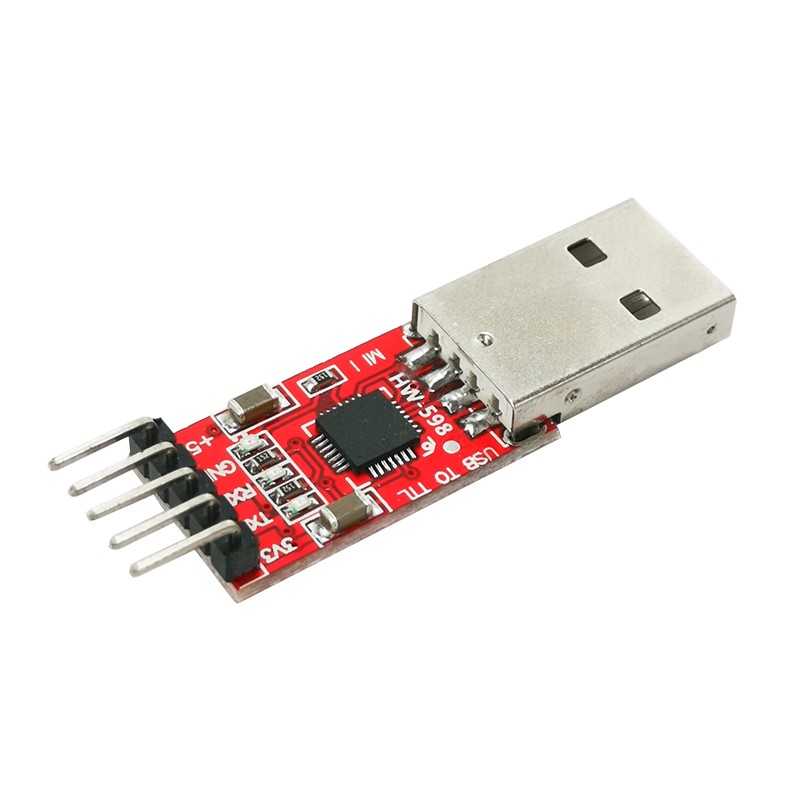

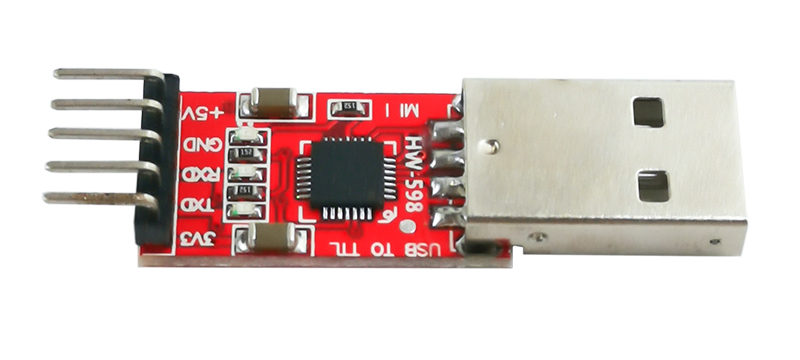

1、主芯片为CP2102，安装驱动后生成虚拟串口
2、USB取电，引出接口包括3.3V（<40mA），5V，GND，TX，RX，信号脚电平为3.3V，正逻辑
3、板载状态指示灯，正确安装驱动后会常亮
4、支持从300bps~1Mbps间的波特率
5、通信格式支持：1）5,6,7,8位数据位；2）支持1,1.5,2停止位；3）odd,even,mark,space,none校验
6、支持操作系统：windows vista/xp/win 7/server 2003/200,Mac OS-X/OS-9,Linux
7、USB头为公头，可直接连接电脑USB口
8、贴片元件为SMT工艺生产，质量稳定
9、不含USB头体积为：26*15（mm)

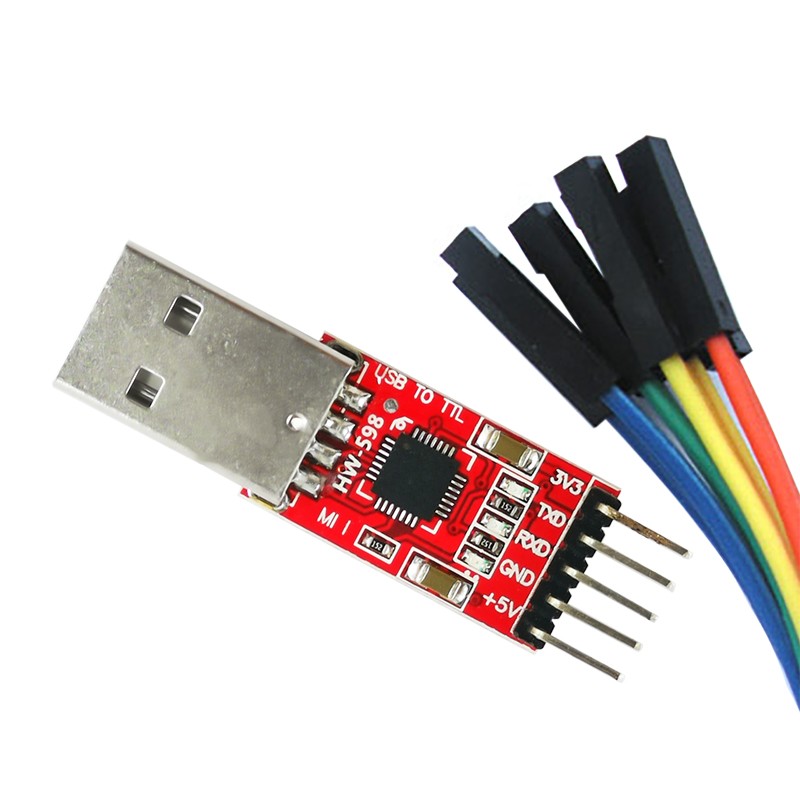

购买该产品包括以下配件：
1、焊接测试好的模块一个
2、20cm长4P杜邦线一条

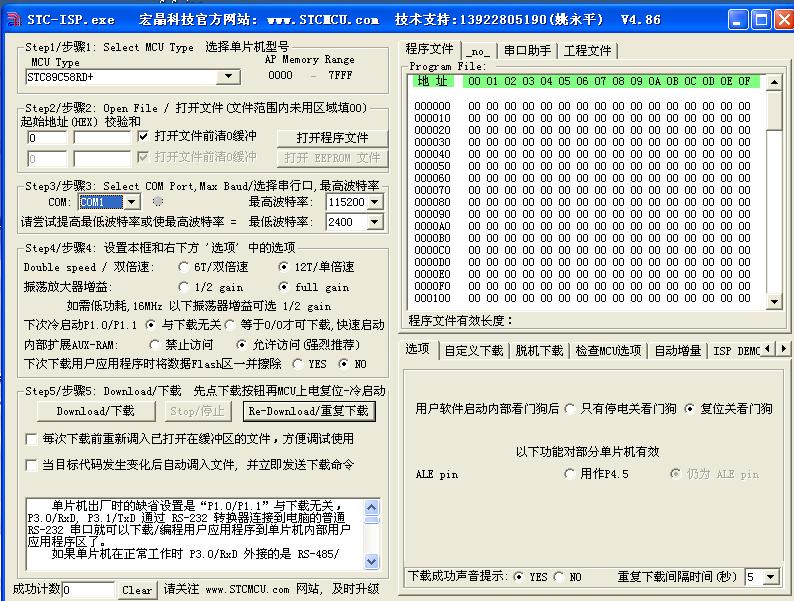

STC系列单片机下载界面：

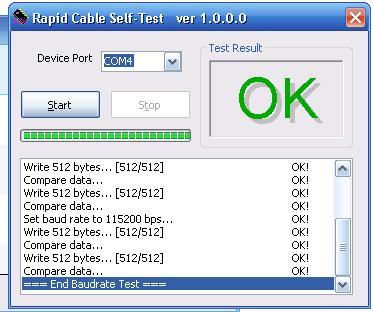

USB小板测过程：

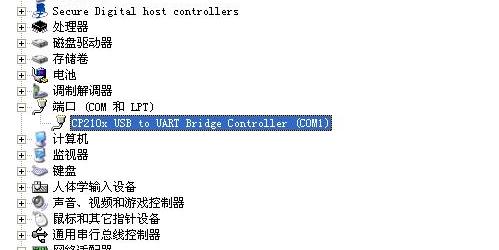

1、首先下载并安装驱动,重启电脑（板子连接在电脑上），在属性&dash;&dash;硬件中即可以找到USB虚拟的端口，此时表示驱动已经安装完毕！

2、用一根杜邦线短接 TXD和RXD 端口。

3、打开USB小板测试，选择好端口，点击Start。

4、显示绿 OK 即表示小板和驱动没问题了,显示红色 NO 的表示小板或者驱动不行。

CP2102是silbab公司开发的USB转串口芯片，体积小巧，外围可以不需要任何元件即可够成一个简单的USB-UART方案，通信速率可达1Mbps，很容易把串口产品升级到USB口，但由于其体积小，同时又是MLP封装，焊接有一定的技术难度，因此店主设计了这个小巧的USB-UART模块，引出接口包括5V、3.3V、TXD、RXD、GND、RST，其中TXD，RXD可直接接MCU串口，RXD接MCU的TXD，TXD接MCU的RXD即可，也可以接各种带串口的设备。RST用于复位CP2102，一般不用，方便用于初期产品的调试，即使是3.3V的系统也可从该模块上取电(<100mA)，一个LED做电源指示。该模块使用USB公座，可直接接到电脑的USB端口。

属性	参数
总库存	19997 件
商家编码
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
