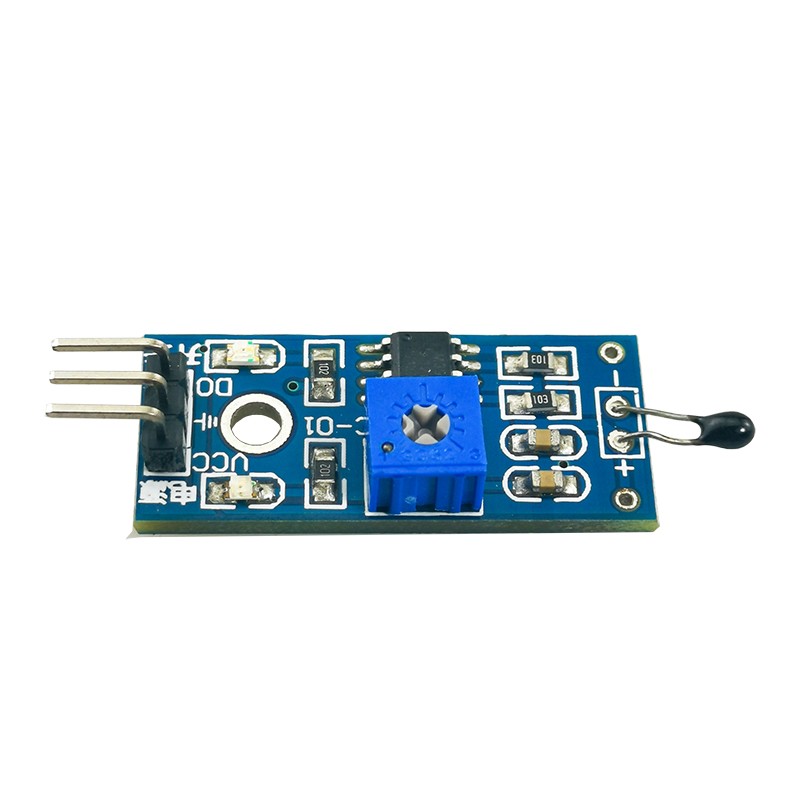

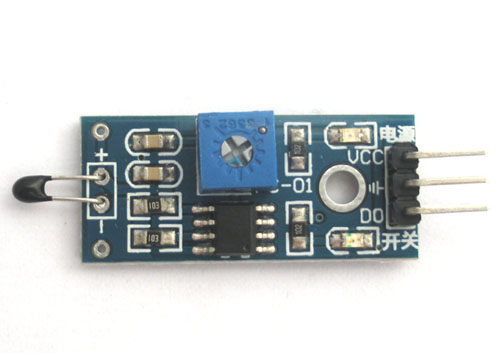

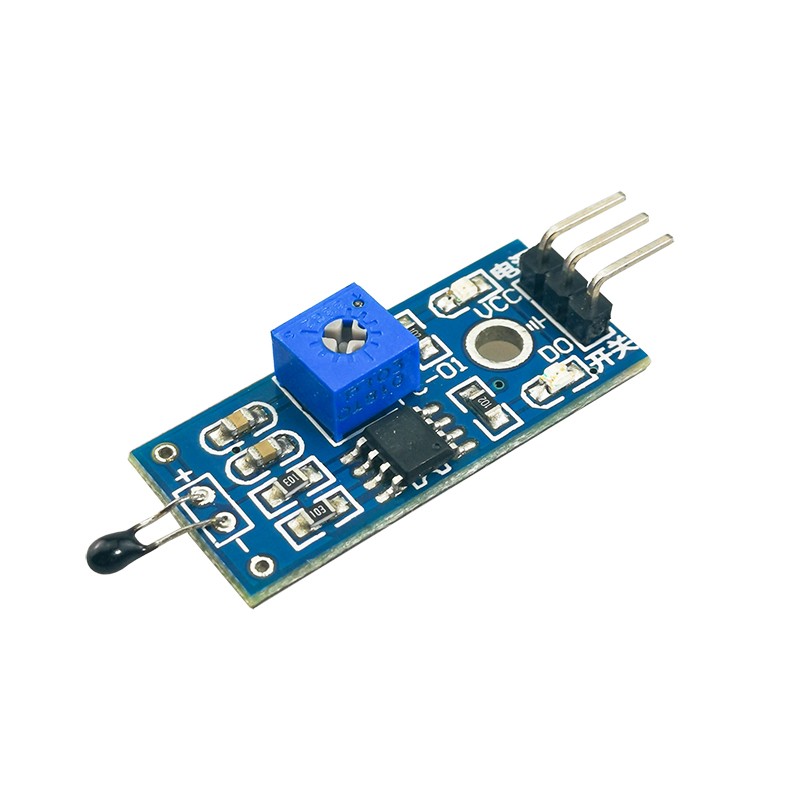

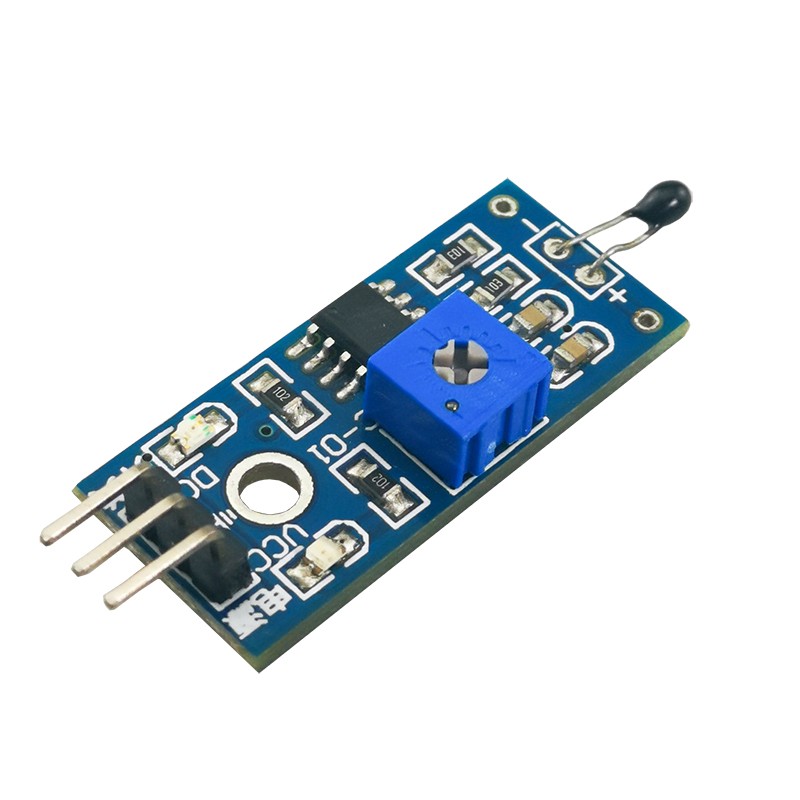

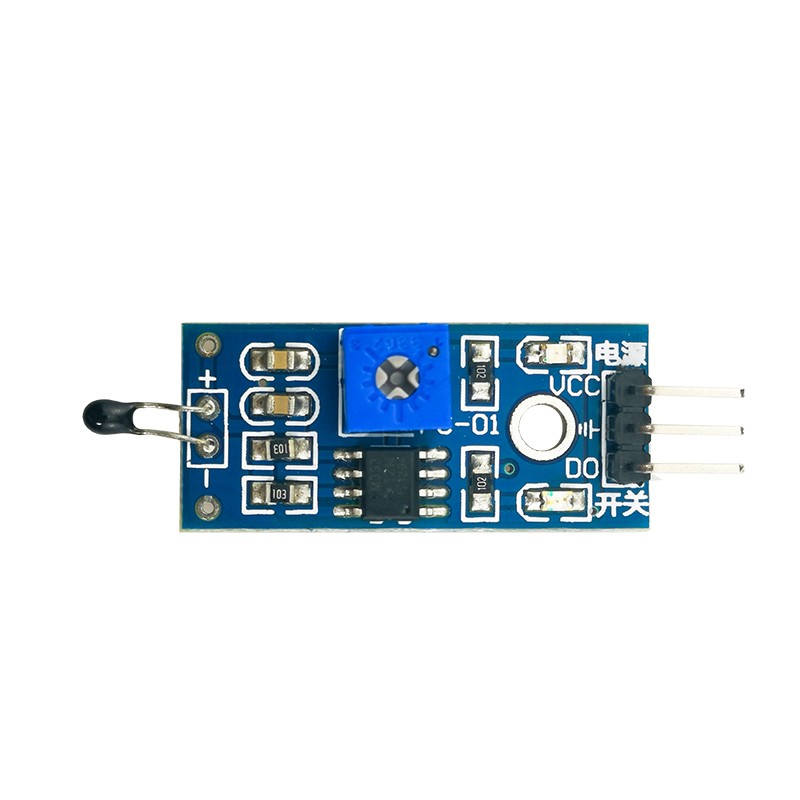

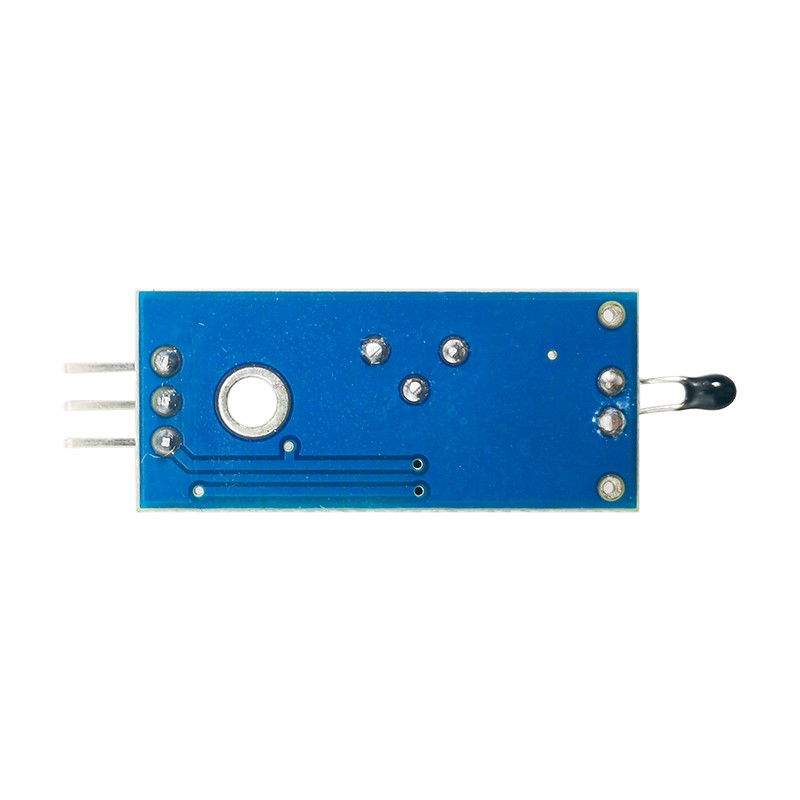

热敏电阻传感器模块温度数字开关量输出单片机电子积木 3线制

¥1.3

编码： EDRMDZC03

有货 999999

折扣时间

用途：
温度检测，温度控制传感器，环境温度检测

模块特色：
1、采用NTC热敏电阻传感器，灵敏度好
2、比较器输出，信号干净，波形好，驱动能力强，**过15mA。
3、配电位器调节温度检测阀值
4、工作电压3.3V-5V
5、输出形式：数字开关量输出（0和1）
6、设有固定螺栓孔，方便安装
7、小板PCB尺寸：3.2cm x 1.4cm

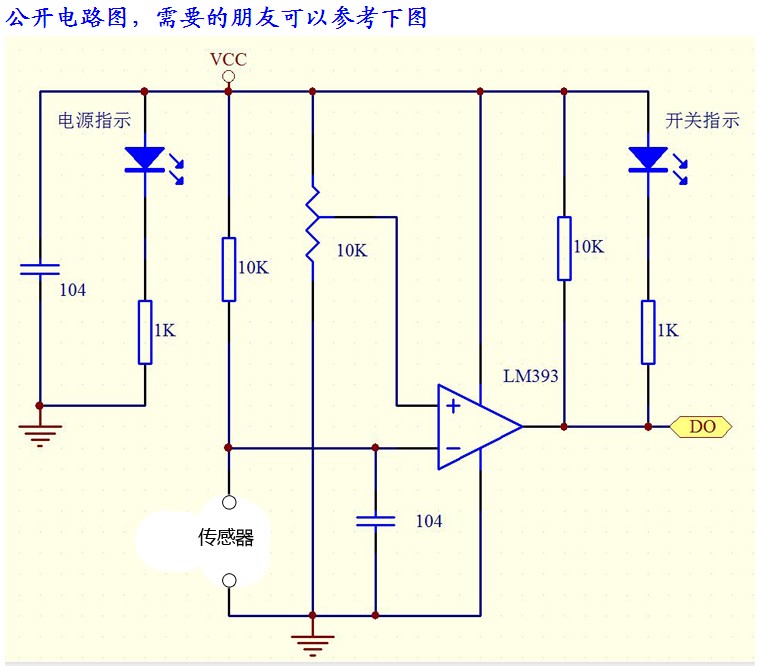

8、使用宽电压LM393比较器

模块使用说明:
1、热敏电阻模块对环境温度很敏感，一般用来检测周围环境的温度；
2、通过对电位器的调节，可以改变温度检测的阀值（即控制温度值），如需要控制环境温度为50度时，模块则在相应环境温度调到其绿灯亮，DO则输出高电平，低于此设定温度值时，输出高电平，绿灯不亮；
3、DO输出端可以与单片机直接相连，通过单片机来检测高低电平，由此来检测环境的温度改变；
4、DO输出端可以直接驱动本店继电器模块，由此可以组成一个温控开关，控制相关设备的工作温度，也可以接风扇用来散热等；
5、本模块的温度检测范围为20-80摄氏度；
6、本模块也可以换成带有线的温度传感器，用于水温，水箱等的控制。

单片机测试程序

/******************************************

传感器触发测试
单片机：STC89C52
波特率：9600
产品用途：温度检测。
*****************************************/
#include
unsigned char date;
#define uchar unsigned char
#define uint unsigned int
sbit key1=P0^1;

/* 函数申明 -----------------------------------------------*/
void delay(uint z);
void Initial_com(void);

//***********************************************************

/*
********************************************************************************
** 函数名称： delay(uint z)
** 函数功能：延时函数
********************************************************************************
*/
void delay(uint z)
{
uint i,j;
for(i=z;i>0;i--)
for(j=110;j>0;j--);
}

//******************************

//*****串口初始化函数***********

//******************************
void Initial_com(void)
{
EA=1; //开总中断
ES=1; //允许串口中断
ET1=1; //允许定时器T1的中断
TMOD=0x20; //定时器T1，在方式2中断产生波特率
PCON=0x00; //SMOD=0
SCON=0x50; // 方式1 由定时器控制
TH1=0xfd; //波特率设置为9600
TL1=0xfd;
TR1=1; //开定时器T1运行控制位

}

//*************************
//**********主函数*********
//*************************
main()
{
Initial_com();
while(1)
{

if(key1==0)
{
delay(); //消抖动
if(key1==0) //确认触发
{
SBUF=0X01;
delay(200);

}

}

if(RI)
{
date=SBUF; //单片机接受
SBUF=date; //单片机发送
RI=0;
}

}
}
