竞赛套件模拟电梯控制系统单片机实训电子电路装调应用技能DIY

¥118

编码： JS-56-206

有货 999999

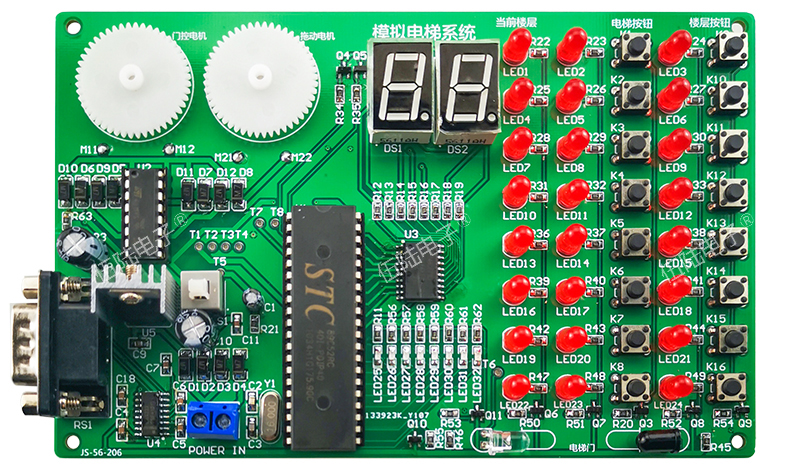

项目名称：模拟电梯系统
本产品为散件，需要买家自己焊接装配，焊接装配好即可工作。

供电电压：6.8-12V直流电源板子尺寸：15.3*9.8cm

功能说明：

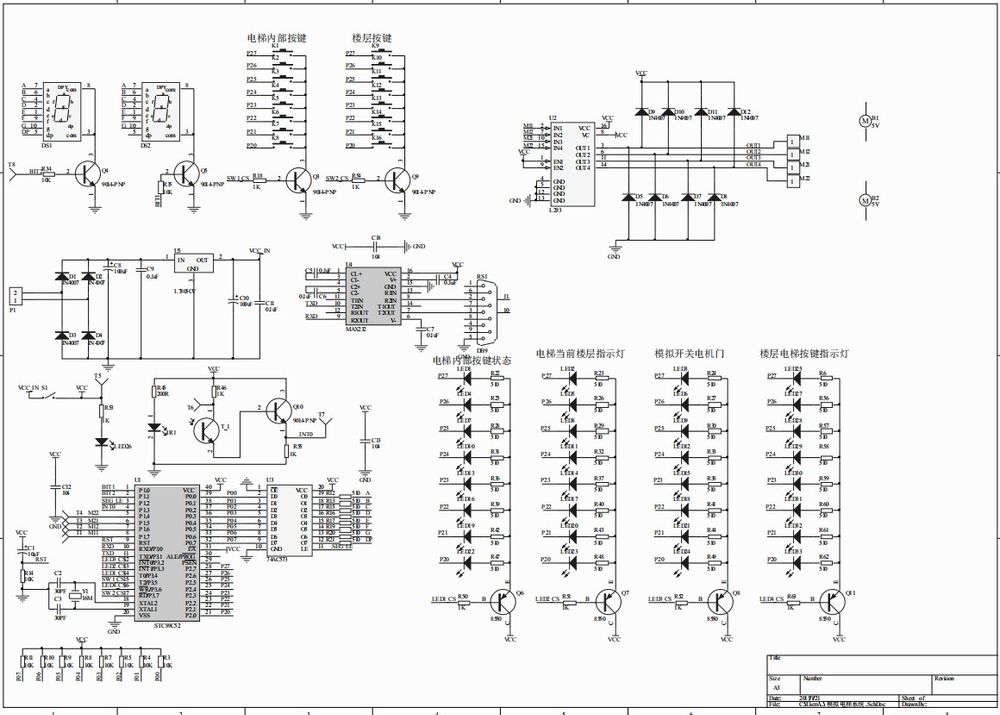

模拟电梯系统总共分为三个模块，中枢控制，显示模块，电机模块，键盘输入，电梯门安全检测模块。中枢控制为STC89C52RC单片机，完成电梯的逻辑判断，按键读取，显示功能。

显示模块由两位数码管和LED指示灯组成。

数码管DS1显示当前电梯状态，有停止，上行，下行三种状态。

数码管DS2显示当前楼层。

“当前楼层”标志下的一列LED（LED2，LED5……LED23）指示当前电梯所处的楼层，例如电梯在2楼，则LED20点亮，在5楼，则LED11点亮。

“电梯按钮”标志下的一列LED（LED1，LED4……LED22）指示电梯内部按钮状态，例如电梯内部有人需要到5楼，则LED10点亮，有人需要到8楼，则LED1点亮。

“楼层按钮”标志下的一列LED（LED25，LED27……LED33）指示电梯外部按钮状态，也就是每层楼的呼叫按钮指示，例如1楼有人需要乘电梯，则LED33点亮，5楼有人需要乘电梯，则LED29点亮。

贴片LED（LED3，LED6……LED24）为电梯门指示，关门时，LED从两旁向中间依次点亮，开门时，LED从中间向两旁依次熄灭。

“电梯按钮”标志下的按钮K(K1，K2……K8)为电梯内部的按钮，例如电梯内部有人想上5楼，则需要按下K4（从下往上的第5个按键），上8楼，则需要按下K1。

“楼层按钮”标志下的按钮K(K9，K10……K16)为每层楼的呼叫按钮，例如5楼有人想乘电梯，则按下K12。

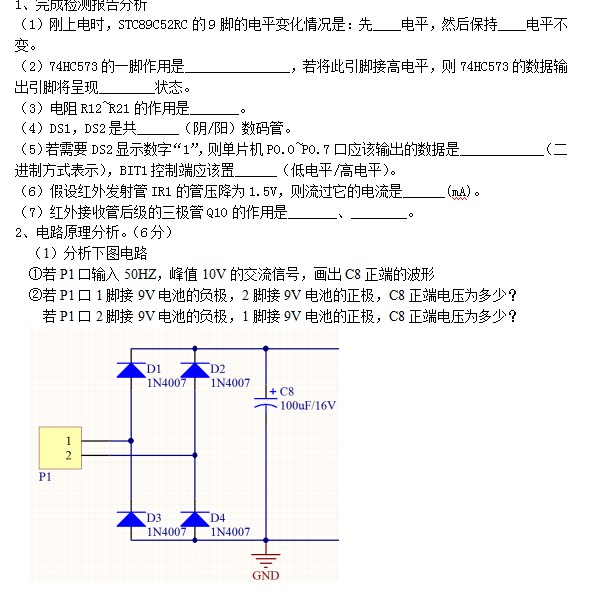

电机模块有两个电机，一个是拖动电机，一个是门控电机，拖动电机正反转代表电梯上下行，门控电机正反转代表开关门。

电梯门安全检测模块采用红外线对管，检测电梯门关闭时是否有人或物体在门中央，若检测到，电梯门会打开，防止发生危险。
