竞赛套件高速刷卡收费系统套件含故障板电子电路装调与应用国赛

¥268

编码： JS-56-205

有货 999999

折扣时间

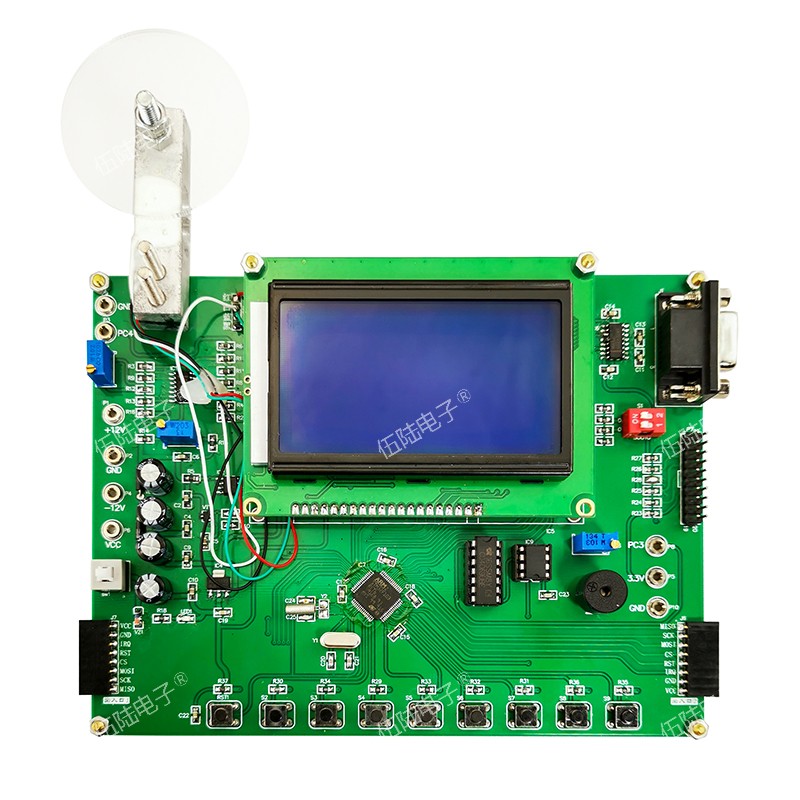

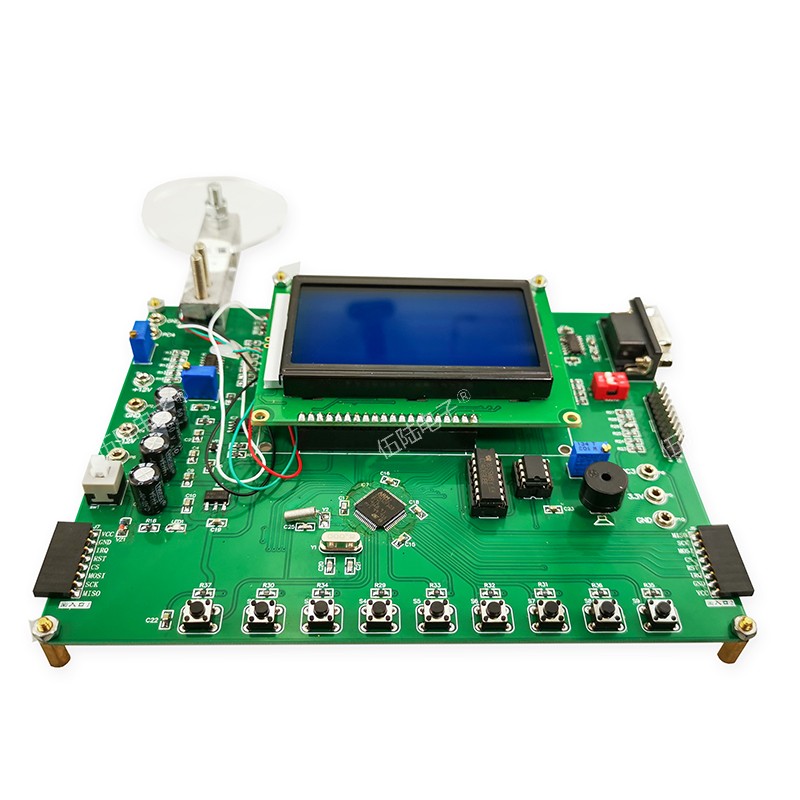

项目名称：高速刷卡收费系统（套件含故障排除部分）
本产品为散件，需要买家自己焊接装配，套件带2个故障，焊接装配好即可工作。

供电电压：12V直流电源板子尺寸：17*13cm

功能说明：

① 接通±12V和5V电源后，按下SW1按键，LED1亮，液晶显示屏进入初始化，代表电源电路模块部分工作正常。

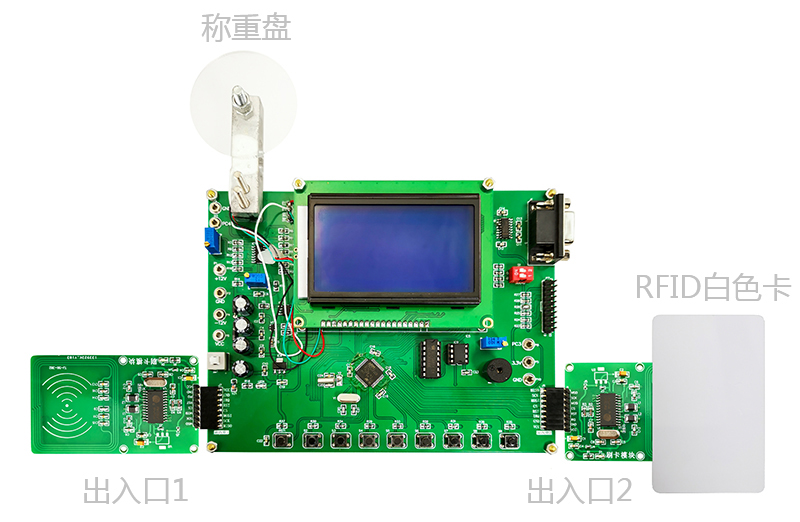

② 对称重传感器进行调零模式：测量PC0端的电压，通过RP2将PC0端电压调至30mv(+5mv),在秤盘上放置1个砝码，液晶显示屏上显示“小型车”，此时测得PC0端电压约在100mv（±10mv）左右。在秤盘上放置3个砝码，液晶显示屏显示“大型车”，此时PC0端电压为210mv（±10mv）左右。

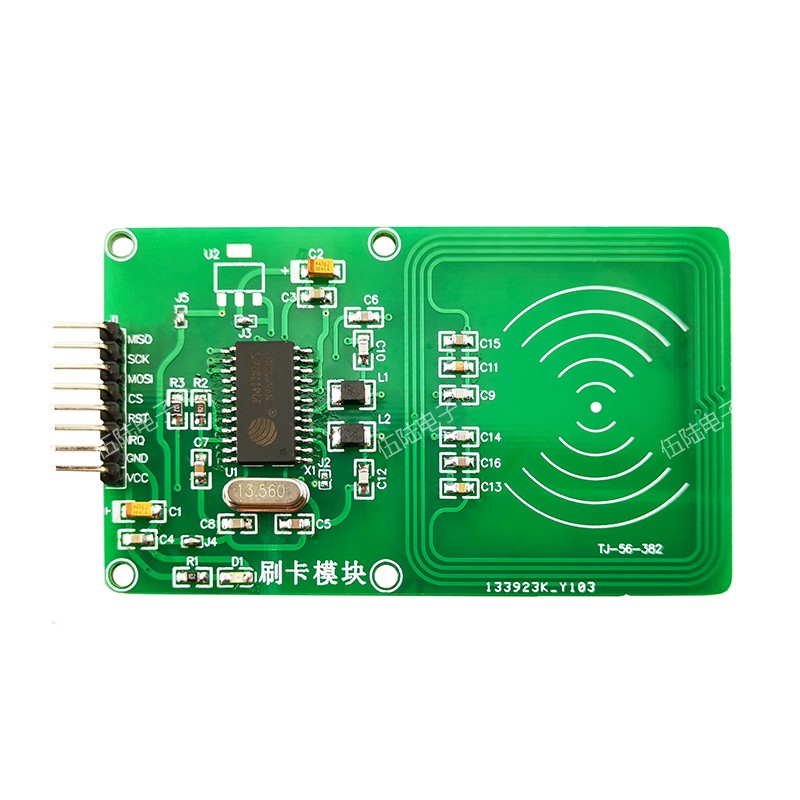

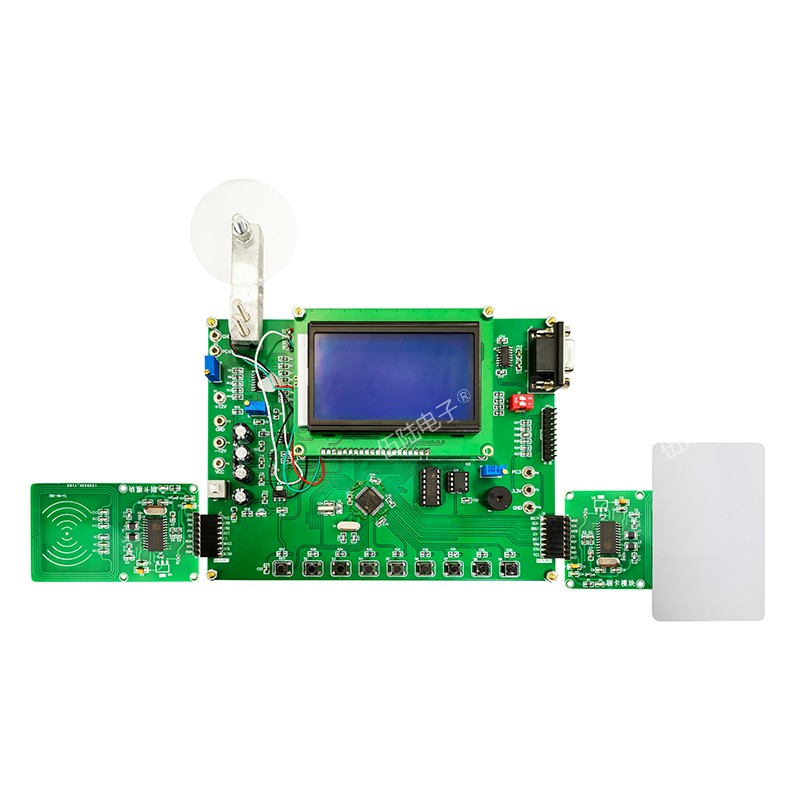

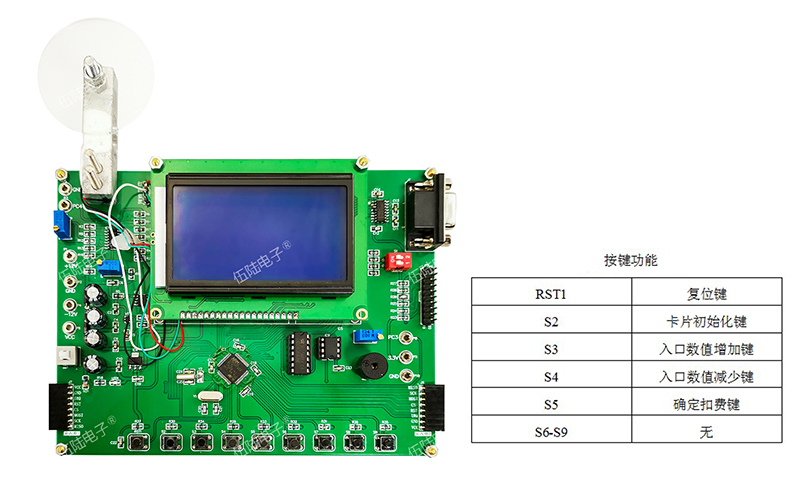

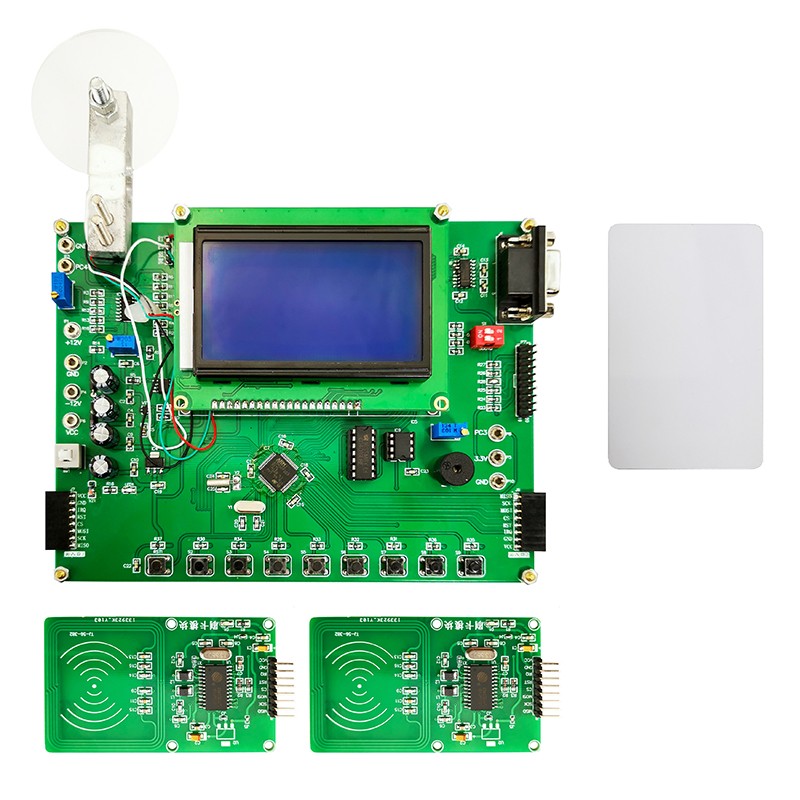

③ 两个刷卡模块分别为入口刷卡模块和出口刷卡模块。按下按键S2对RFID卡进行初始化。初始化成功后，可在J6模块上放置卡片，液晶显示入口“刷卡成功”；在J7模块上放置卡片，液晶显示“扣费信息”，按下S5按键实现扣费，此时语音播报“已消费XXX元”。整个工作流程均可完成，说明电路板整个工作正常。

属性	参数
总库存	999999 件
商家编码	JS-56-205
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
