在许多情况下，人们要对信号的频率进行测量。利用示波器可以粗略测量被测信号的频率，测量则要用到数字频率计。数字频率计的设计中用到的数字技术很多，本数字频率计的设计与制作项目可以进一步加深对数字电路应用技木方面的了解与认识、进一步熟悉电路系统设计、制作与调试的方法和步骤。

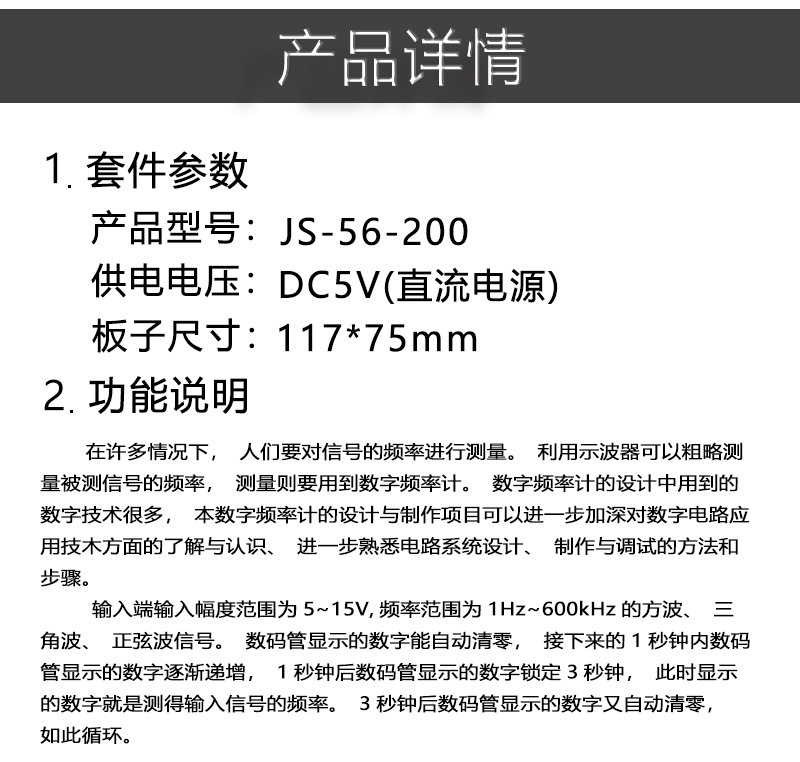

供电电压：5V直流电源
产品型号：JS-56-200
板子尺寸：11.7*7.5cm
注意：
1.本产品为散件，需要买家自己焊接装配，套件带2个故障，焊接装配好即可工作。
2.套件不含外接电源，需要的朋友请另购，本店有售。
功能说明：
输入端输入幅度范围为5~15V,频率范围为1Hz~600kHz的方波、三角波、正弦波信号。数码管显示的数字能自动清零，接下来的1秒钟内数码管显示的数字逐渐递增，1秒钟后数码管显示的数字锁定3秒钟，此时显示的数字就是测得输入信号的频率。3秒钟后数码管显示的数字又自动清零，如此循环。

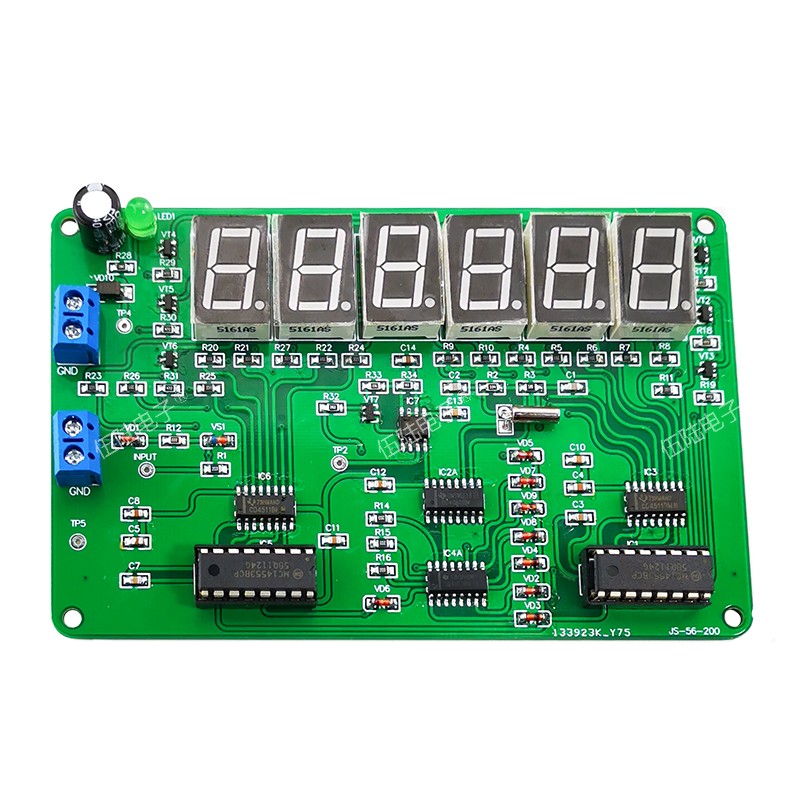

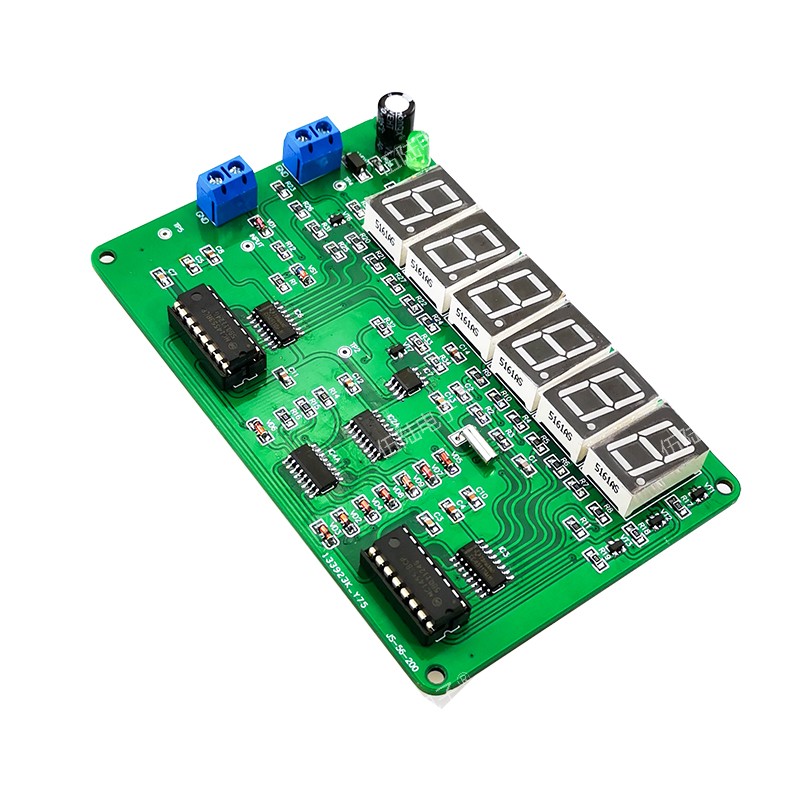

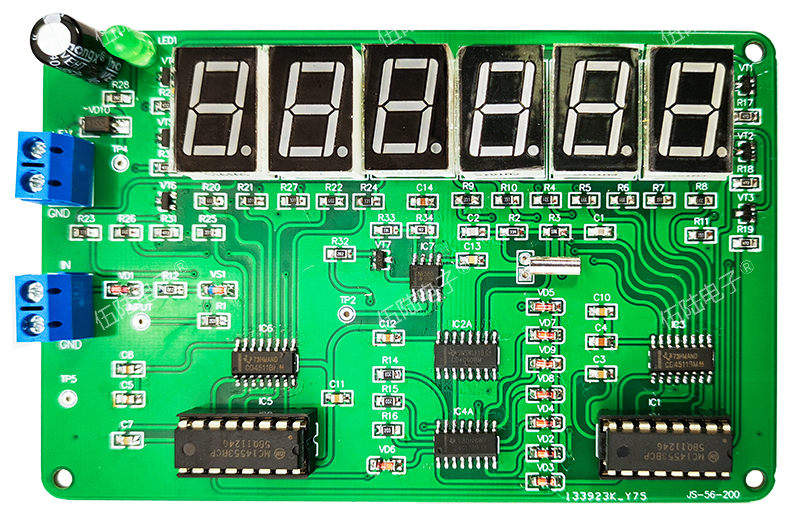

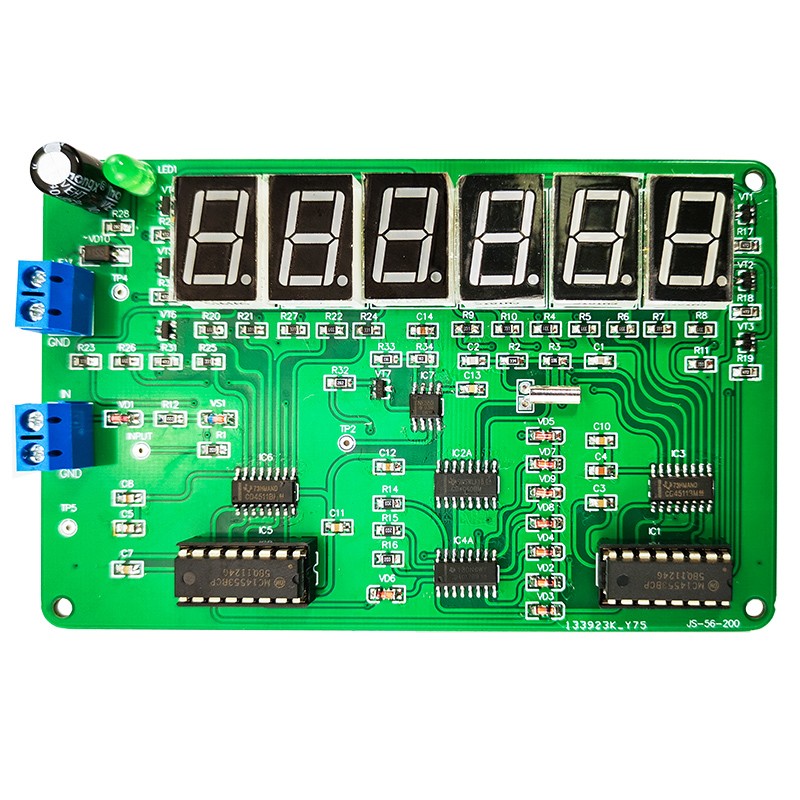

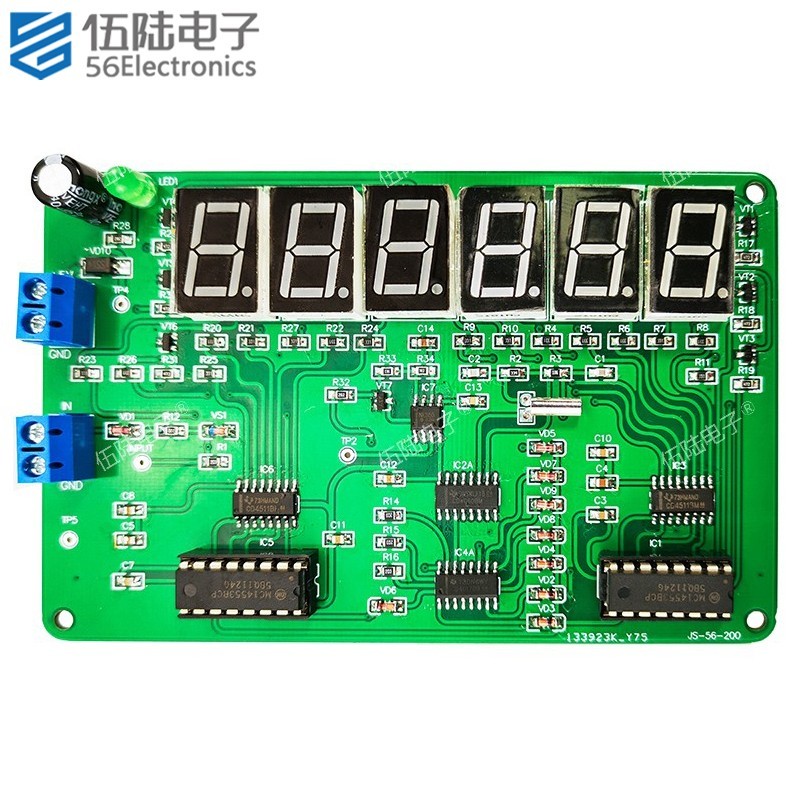

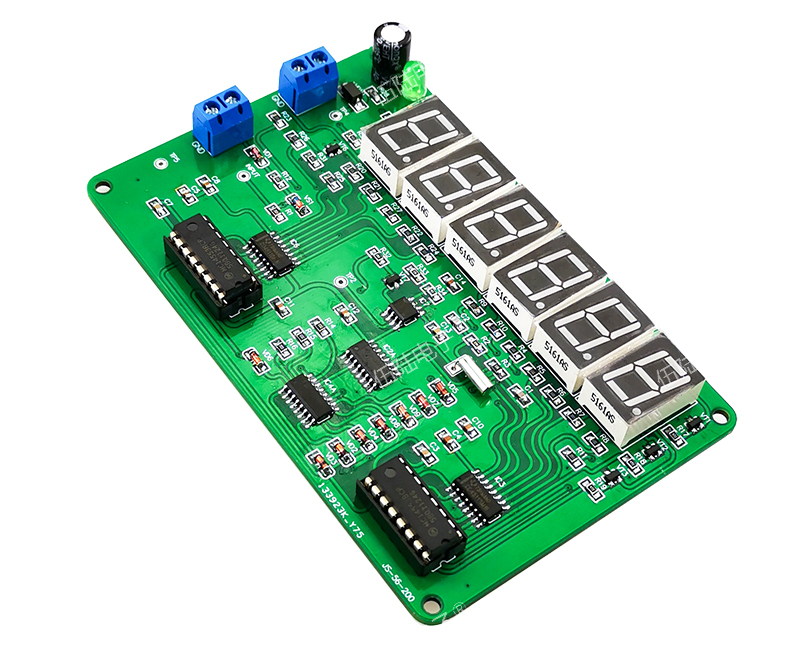

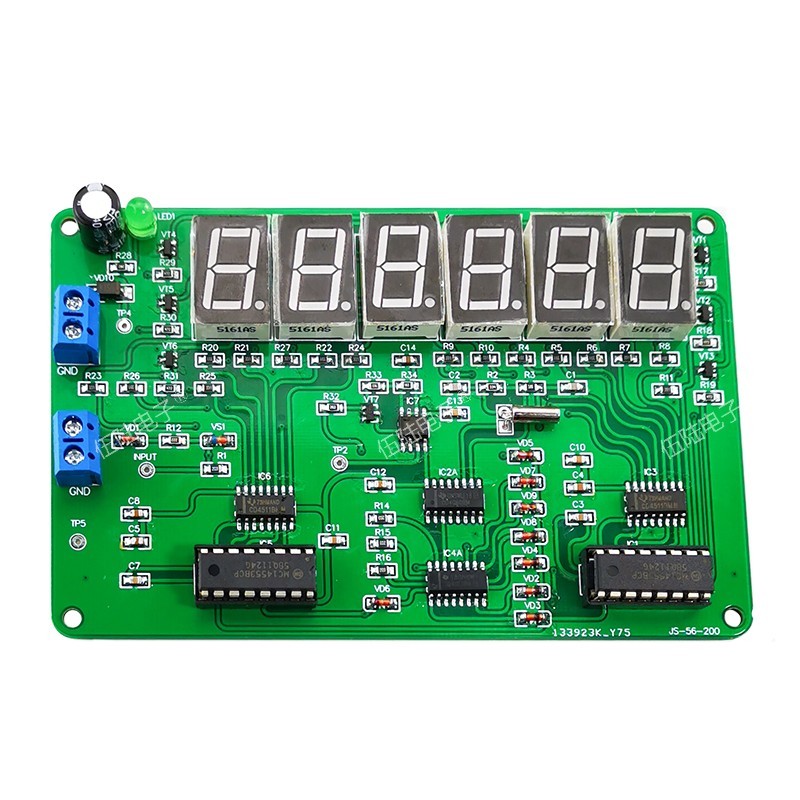

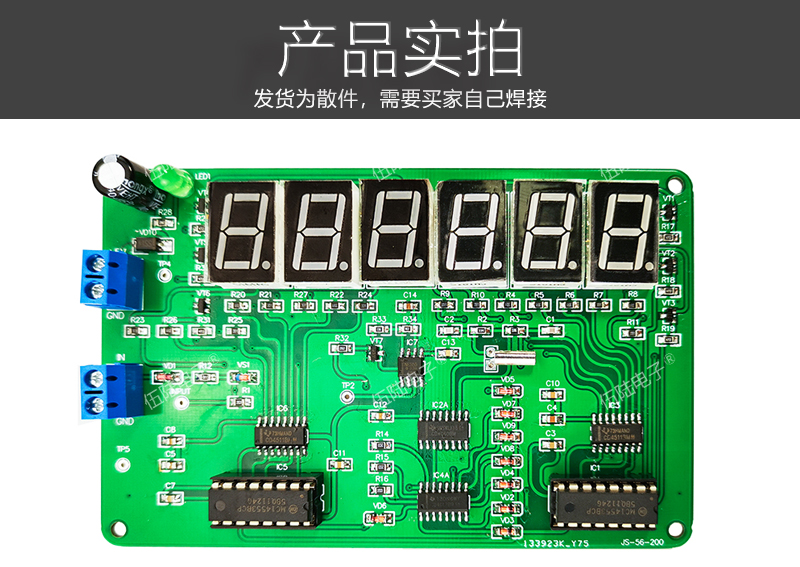

焊接好成品图

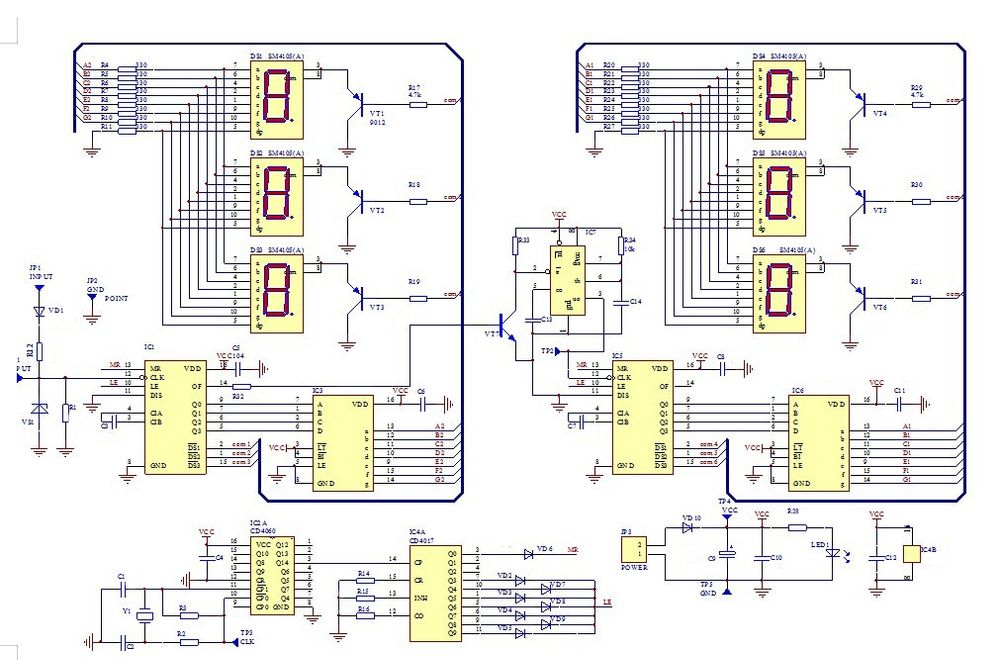

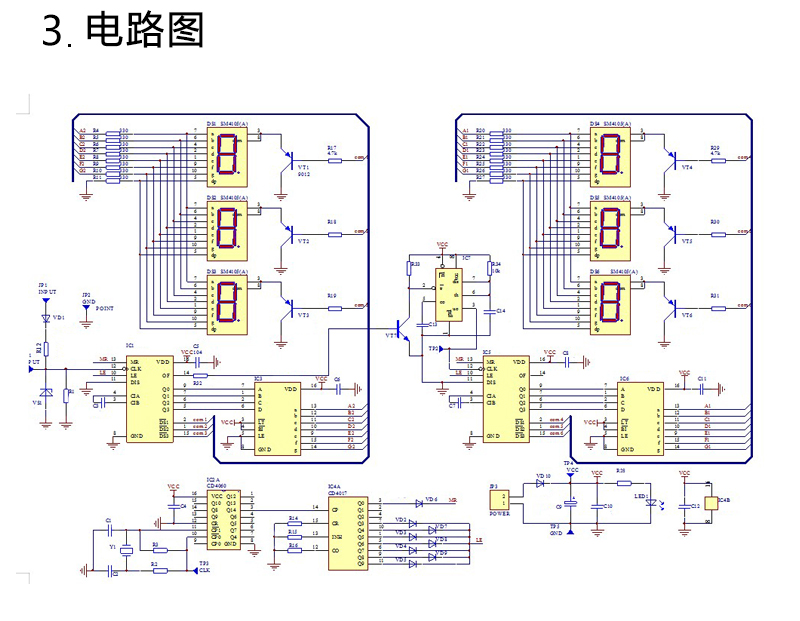

电路图：

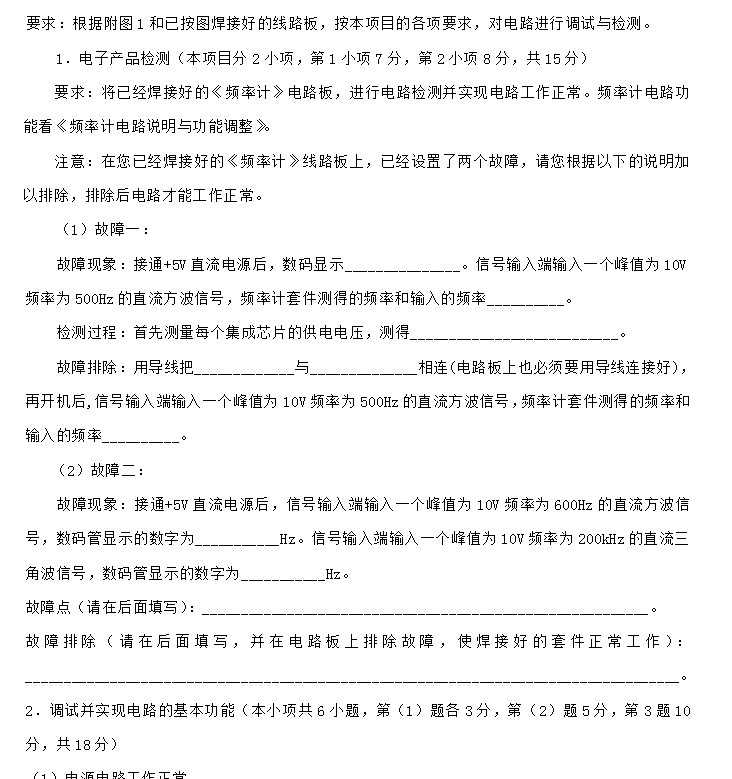

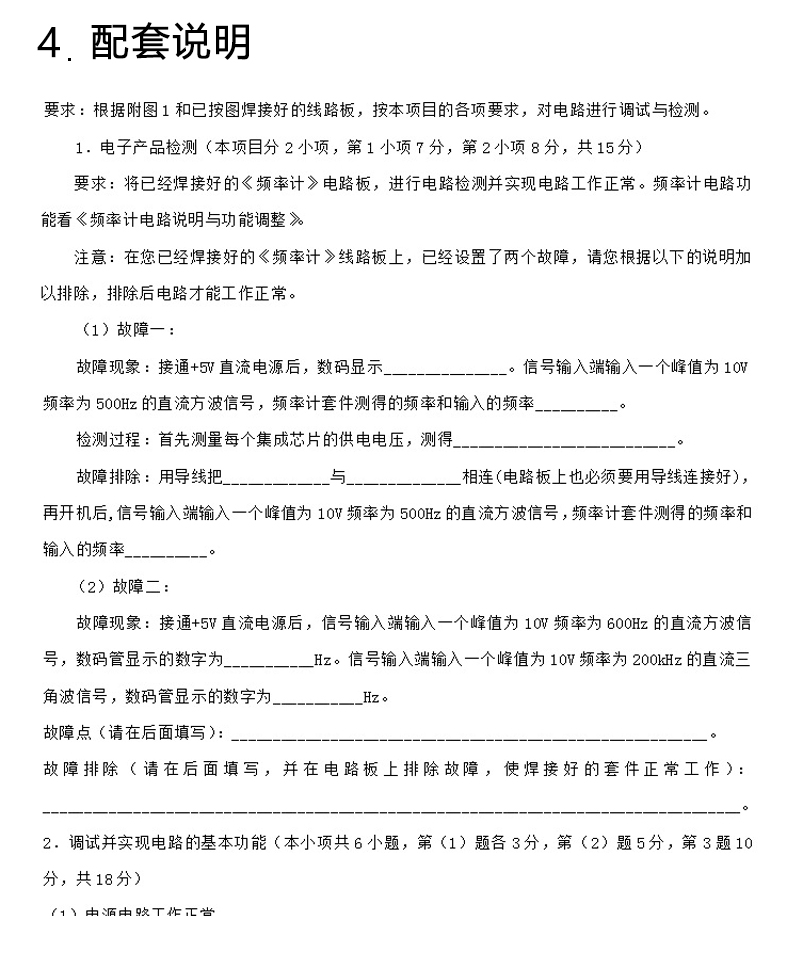

任务说明：
| 属性 | 参数 |
|---|---|
| 总库存 | 999999 件 |
| 商家编码 | JS-56-200 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
