自制楼道照明灯自动开关

2015-01-24 10:02
6837
资讯文章
admin
来源：本站

本文介绍了一种自己制作楼道照明灯自动开关的方法。此照明开关装于楼道出入口，或各楼层住户门口，夜晚，行人由楼道出入时，照明灯自动点亮一段时间后熄灭。白天，照明灯自动停止工作。

1．工作原理

感应开关的主要元件是一片新型热释电红外探测模块HN911L和一只MOS管。HN911L内电路包括高灵敏度红外传感器、放大器、信号处理电路、输出电路等。热释电红外传感器遥测移动人体发出的微热红外线信号，送入HN911L，在输出端得到放大后的电信号。MOS场效应管输入阻抗极高，接在栅源间的电容充电后，电容电压可保持很长时间，在此期间，MOS管导通。利用这一特点，可实现延时功能。

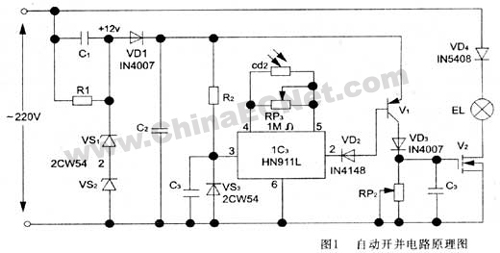

本开关电路原理如附图所示。Cl对220V市电降压，VSl、VS2对负半波旁路，对正半波削波稳压，经VDl整流、C2滤波后得到12V直流电压。12V电压除为三极管Vl供电外，经R2降压、VS3稳压、C3滤波后得到6V电压．作为ICl电源。当ICl未探测到红外信号时，输出端第②脚为高电平。V1无基极偏置而截止，V2亦截止，灯泡EL不亮。有人进入楼道口时，移动人体发出的红外线被红外传感器接收，经ICl处理后，第②脚输出低电平，V1导通。12V直流电压经Vl、VD3给电容C4充电，V2迅速饱和导通，灯泡EL点亮。人走过后，ICl的第②脚恢复高电平。V1截止。这时，C4放电期间仍维持V2继续导通。随着C2上电压的下降，V2由饱和区进入放大直至截止区，EL亦相应地由亮逐渐变暗直至熄灭。

电路中，BPl为ICl的增益调节电阻，RP2为照明延时时间调整电位器。CdS为光敏电阻，白天受光照射，电阻极小，使ICl增益极低，其第②脚不输出电平，夜晚CdS阻值很大，ICl恢复工作。CdS可暴露于灯光下，因为V2一旦导通，即使V1立即截止，V2仍可由C4放电来维持工作。

2．制作与调试

根据ICl的大小，在无孔开关盖板上开一个适当大小的孔。将ICl的传感面朝外，与盖板外表面平齐，用502胶水粘牢。其余元件焊接在一块电路上，用软线与ICl连接。光敏电阻**好和ICl同样安装，以便受光，整个装置置于开关盒内。由于人进出楼道时身体离红外感应开关很近，所以该开关一般均能**工作。如欲增大探测距离，可在传感器前面配上相应的菲涅尔透镜。

调试时，首先断开光敏电阻，调整BPl让人通过传感器旁边时灯泡点亮。接着焊回光敏电阻，遮住光线再细调BPl。然后调节BP2以调节发光时间。
