“工欲善其事，必先利其器”！要想DIY，工具同样重要！

我算是个DIY爱好者，准确地说应该是个“工匠”。从小在家庭影响下被迫学会动手，因当初父亲约定：要想骑自行车，就得先学会拆装！那个时代，能骑上自行车的满足和如今拿到iPhone相当！为此，我学会了使用各种工具。正好那个时代学业宽松，有足够的业余时间，我喜欢上了模型制作、无线电制作，也养成了把玩工具的习惯！

为了让即将步入DIY圈中的爱好者能少走弯路，在此将我配置工具的经验与大家分享。我真正按照需求配置工具是在近期放下工作、打算放松一下时开始的，因为有了些“财力”和经验，所以这次配置考虑的比较**。下面按照工具的**程度从“初学者”至“发烧友”逐级提出建议，供大家参考！

1、初学者

如果你是电子类的DIY爱好者，那么以下工具必备。

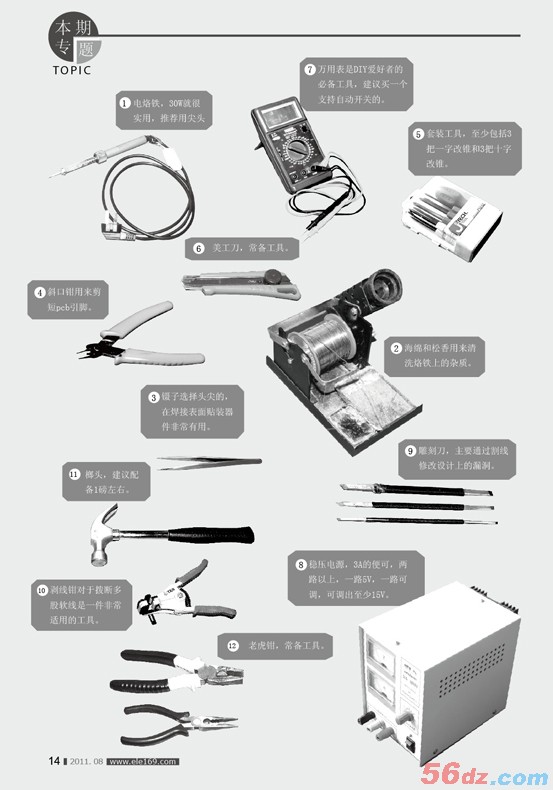

①电烙铁（约20元）。多数焊接需求，国产的30W外热烙铁就很适合。推荐用尖头，可以适应多数情况。

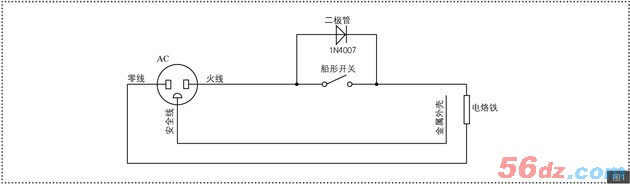

我把买来的烙铁做了下改进，电路部分见图1。将两芯线替换为三芯线。改用三眼插头，这样可避免烙铁的感应电损坏MOS器件，MOS管如今使用比较广泛，烙铁接地十分重要！至于防静电腕带等未必需要。因为爱好者焊接通常是边调边焊，断断续续，有时烙铁会干烧很长时间，导致烙铁头烧死（不上锡），随时拔插头一是太烦，二是需要等的时间太长。

②焊接时开关合上，将二极管短路，正常供电；等待时将开关断开，二极管串入，此时烙铁实际功率降低一半，相当于保温。此方法可大大延长烙铁头的寿命。开关可以使用常用的船形开关。

焊接有关的还有两件耗材：松香和木质海绵。。“海绵”（2元）为浅黄色小方薄片，使用时用水浸泡会膨胀，和松香配合，松香像水，这个像抹布。可用来清洗烙铁头上的杂质。

此外，顺带提一句，焊接质量和焊锡丝关系密切，建议配置两种焊锡丝。0.6mm和0.3mm含助焊剂的焊锡丝。0.6mm的含助焊剂的焊锡丝（50元/0.5kg），选择 C-2的，锡含量高；用于焊接直插器件；0.3mm低温焊锡丝(50元/0.25kg)，用于焊接SMD器件。

③镊子（约5元），这个十分必备，选择一个尖头、头部略厚的镊子。目前器件越来越小，且表面贴装器件已成趋势，镊子将是你焊接的必备工具。

④斜口钳（约20元），当用到直插器件时，贴着PCB剪断引脚使是它的用武之地。

有上述工具，基本可以对付常见的焊接需求了。但通常还需要一些基本的拆装工具，否则无法拆卸和组装。

⑤套装工具（约15元），现在套装工具很多，但很多并不实用，以我的经验，一套一字和十字各三种的改锥基本能对付了。尤其是十字改锥，**配置多种规格，否则很难对付不同大小的螺丝。还有一个尖锥很有用。

⑥美工刀(约3元)，这个用处很多，有了这个，电工刀都可以不用配置了。

2、爱好者

如果你想让DIY的水平更进一层，那以下工具将是必备选择。

⑦**表（约100元），电是看不见摸不着的东西，只有靠它来让其现身，而且很多时候通断也是难以用眼判断的，这也靠它了。按如今的消费水平，

买个**表已不算**。建议配置支持自动关机，否则常会因忘了关机而耗尽电池，使用时抓瞎。如宽裕，选择量程多些的，**好支持电容测量，就可以省去一个电容表了。

⑧稳压电源（约100元），也是调试时必备的，一是各种电压的需求可以方便的满足，**关键的是通常稳压电源有过流保护，短路时可以自动关断，不至于“冒烟”，搞得不可收拾（当然，要买带过流保护的电源）。

此外，稳压电源还有一个好处是带电流表，可以发现电流异常，省得串联**表测量了，那样很麻烦。3A就够了，**好有两路以上，一路5V，一路可调，可调输出至少15V，**好能到30V。如果需要搞模拟电路，**好选择那种可以提供正负跟踪的双路电源，可以方便为运放电路提供调试用正、负电源。

⑨雕刻刀（约10元），因为制作PCB常有出错的时候，以及设计上的漏洞，需要通过割线修改，我发现用雕刻刀很方便，这个需要在卖篆刻工具的地方购买。

⑩剥线钳（约10元），虽说用剪刀或美工刀也可以剥线，但需要技巧，如果经济不是很紧，建议配置，效率高多了，关键是不容易将铜线剥断（尤其是多股软线）。

电上的工具大致如此，机械加工上还需添置以下几种。

榔头（锤，约5元），这个应该是必备品。建议配1磅半的，太小用处不大。

尖嘴钳、老虎钳（约15元），这也是常用的工具。

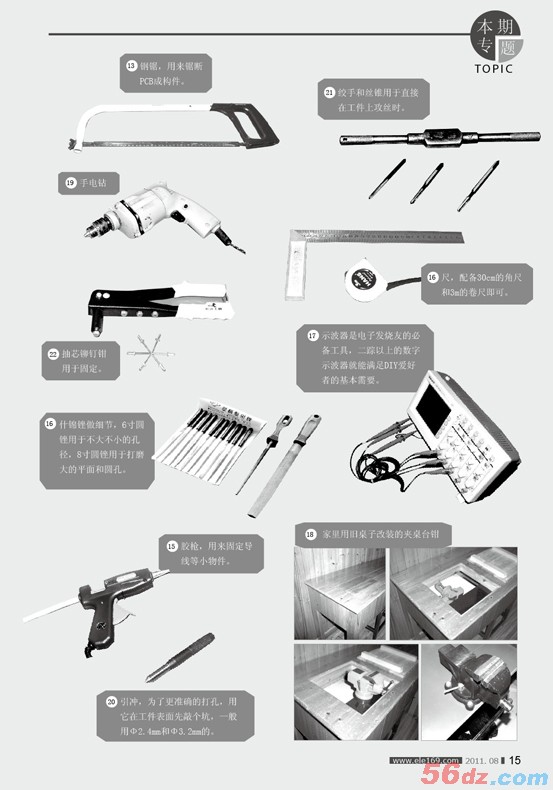

钢锯（约10元），这个很需要，不论是锯PCB ，还是做些机箱等机构件，都用得着。建议选标准的，那些小型、便携的均不靠谱，一是用起来不得劲，二

第十六页内容

是锯条不好配。

锉（总约20元），毕竟多数DIY者手艺一般，常因尺寸略有偏差需要修正，锉就是**的了，建议配置一套“什锦锉”和一个8寸的半圆错和6寸圆锉。细节部分靠什锦锉，8寸半圆错可以对付大的平面和圆孔，6寸圆锉用于修饰介于什锦锉和半圆锉之间的孔径。

胶枪（约25元），这个是个很有用的东西，用来固定一些不受力的东西（如导线）十分适合，而且绝缘。配置用小胶棒的即可，**好选尖头的，因为电子 DIY 的东西通常不大，且常需在狭小空间内施工。

尺（约10元），也是**，建议配置一个30cm的角尺和3m的卷尺即可。

3、发烧友

如果想成为发烧友，那以下东西建议配置。

示波器（2000~10000元），虽说电子仪器很多种，但示波器应该是**常用的，**表只能让电“现身”，还不能让电“现形”，示波器就为此而生。

有一台好用的示波器**能让你事半功倍，但应该是“好用”的，不建议配那种模拟的、单踪CRT的，花那个钱不值得。可以选择二踪以上数字示波器，市场上有很多不错的国产示波器可供选择，如RIGOL品牌。如果有财力，你可以选择泰克，泰克国产化后，价格还可以接受了。

数字示波器有几大好处，首先是触发条件灵活，其次是波形可以记忆，**是单次触发功能，对于电子DIY调试极为重要，因为很多信号都是非周期的。比如说捕捉意外的复位信号、随机的输入信号等，而多踪就可以检测到对应的响应信号。

虽说逻辑分析仪功能更多，但太贵了，性价比不好。即便是工作上配置的利用率都不高。至于那种将PC作为显示器的示波器，价格比较便宜，性能一般，要得到普通的应用还需要假以时目，提高性能。

比如如果测量接交流电的作品（如调试开关电源），被测对象、探头、PC、电源之间是否会意外的构成寄生回路，不但烧毁了电路，还导致PC接口的损坏，那就郁闷了！

台钳（约50元），这对于提高干活效率很有帮助，因为用手拿工件通常很难稳定，**是有些工具使用时应该是两手配合，如锉、锯，通常是一手发力，一手辅助定向。所以，有个台钳协助固定工件会很舒服。

此外，台钳还有一个作用不可忽视，就是上面的平台。现在房子装修得几乎找不到一个平面可以在上面敲东西，瓷砖、地板均不敢造次，台钳上的这个平台便体现出其价值。不过，在家里固定这么大个家伙有些扎眼，国内的爱好者很少有像国外爱好者那样的车库环境，所以我在家是这样的安装方式。选用小一些的夹桌台钳（我办公室的是4寸钳口宽，家里的是2.5寸半的）。找一个旧桌子改造或者打家具时定制。如果打家具时就考虑，建议使用杉木，因为上面本来就全是节疤，所以再有损坏也不明显了。

手电钻（约150元），这个十分有用，不止是DIY，生活中也会常用到。如果是个DIY爱好者，应该配置一个，肯定会有机会表现的。不像其他DIY工具，基本是让“**”感到不务正业还添乱的东西。关键是现在不算贵了，我当初拿50元工资时，好像手电钻就是100～200元，现在平均工资都1000元了，它还是这个价格，很经济啦。不用配置大的，**大支持6mm钻头的即可。

引冲（约5元），配了电钻，这个东西就得配置。用于划线后先在工件表面敲个凹坑，避免打孔时钻头跑位。因为是手拿着电钻，且工件也一般是用手固定，钻头才接触或开始转动时，会产生横向力，手稳不住。至于钻头，有条件多配没有坏处，但至少有这几种规格：Φ2.4mm，用于M3螺丝的底孔Φ3.2mm，用于M3螺丝通孔。我觉得一般制作，选择M3螺丝都可以应付。

丝锥、绞手（约10元），因为有了电钻，打孔后通常是用螺丝固定，但有些地方无法装螺母，需要在工件上直接攻丝，这两样工具就很有用了。丝锥的规格只需配置M3的即可，其他根据自己的需要而定。

抽芯铆钉钳（约20元），因为有些时候既无法使用螺母，也无法用攻丝方式固定，如：将一个工件固定到方管或圆管上，管壁很薄，无法攻丝。此时“抽芯铝铆钉”就起了作用了，十分方便。而且固定后表面还很好看。

第十七页内容

4、工作环境配置

作为工具，上述配置基本可以应付了，当然针对具体的需求还会有一些工具需要配置，而且各人有自己的习惯和喜好，我这里只是建议，供参考！可配置了这么多工具，如何放置和收藏？

尤其是在家中，如果像在工作场所一样，和家的风格不搭调，即便是“**”同意，来人看了也不整齐。如果家里有孩子，那就更不行了，一是担心孩子会弄坏你的半成品，**关键的是孩子的安全！真要吃个电阻下肚，估计你在家再也没有可能DIY了。为此，参考银行的老式桌子设计了一个简单的工作台。

为何不设计带腿的，而只是一个“箱子”？当时考虑家里一般会有桌子，如果再添一个就很难安置了，所以设计了上半部分，放在桌子上即可。这个设计的尺寸我是仔细斟酌的，主要考虑以下因素。

1. 桌上能放下。一般家用桌是110cm长，所以设计的是107cm长。

2. 能放下尽量多的器件盒，因为随着DIY的持续，“杂货”会越来越多，不分类存放，需要时很难找到。

3. 翻板的工作面要够用，且柜高度合适。

4. 所需材料应该在一张标准尺寸（122 cm×244cm）的大白板中解决，多数装饰板都是这个尺寸。

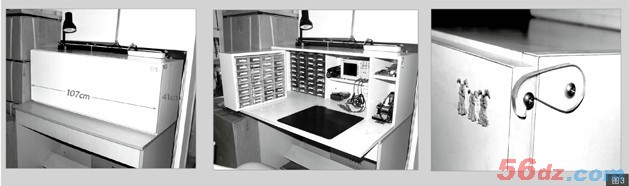

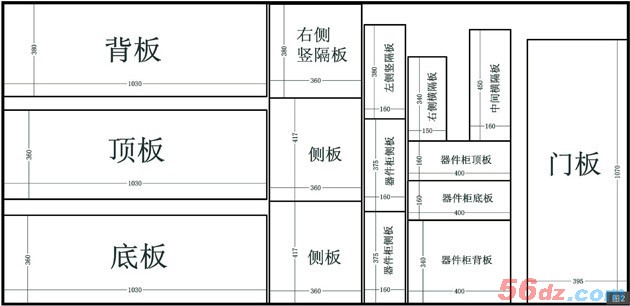

图2是设计图，图3为我制作的工作台。如果想制作，找一家制作橱柜的商家即可，根据你家庭环境，可以选择合适的板材。任意一家橱柜制作公司都应该可以做。橱门自己设计一个锁扣，或者上锁都行，根据各自的家庭情况。我的锁扣很简单。

第十八页内容

安顿好工作场地后，估计每个人都会面临这个问题：工具的收藏！我接触过很多种工具收藏形式：工具箱、工具柜、工具抽屉，但没有一样能化解两个问题。其一，工具是否少了？清点很麻烦。其二，工具找不到，越急越找不着，那叫一个恨哪！此时**常见的就是“歪怪”，周围人倒霉了，多数是埋怨别人拿了没还，或是没放回原处。

能否化解呢？这次打造我的工作室时就想起了外国电影中的镜头：将所有工具挂在墙上。我便按此实施了，先根据环境做一块大白板(装饰板)，用膨胀螺丝固定到墙上，根据工具的尺寸布置挂钩，我用的就是M4的长螺丝，打3.2mm的孔，硬拧进去即可，因为是密度板，所以就不用攻丝了。

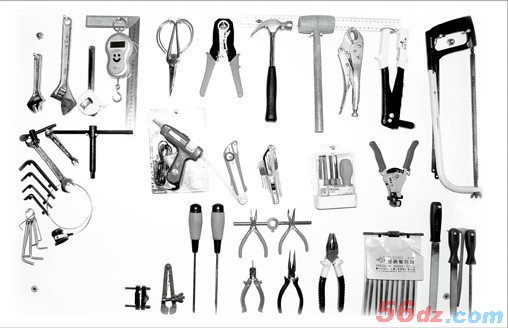

工具位置根据大小和使用频率布置，当然能结合工具的颜色和形状，让其视觉效果美观更好。完成后效果很好，所有工具一目了然，不论是找还是清点，都不费力。为了更方便清点和归位，我设计好摆放位置后，拍了一张照片，做成写真贴在旁边，这样即便是自己记不得该放在那里，或是别人不知道该放还何处，都不成问题了。还可以设计一个门，将这个工具架封起来。如果为了小孩安全，还可以加锁，或是为了环境协调，在门上装饰，或是用透明的，以彰显你的 DIY 身份。题图便是我设计的工具墙。

至此，一个基本的DIY 工具配置和环境就齐了。工具就像羽毛，工作环境如同巢穴，愿你的DIY因此而羽翼丰满，在**的巢穴中孕育出美好的梦想，让它飞得更高，飞得更高……
