热转印制作电路板所需要的硬件：
1、一台用于产生高精度塑料碳粉阻焊层的打印输出设备，比如一台激光打印机或者一台复印机（复印机的话需要有复印原稿，原稿可以用喷墨打印机打印出来）。
2、一个能用的电熨斗（不能是蒸汽电熨斗哟）。
3、一张不干胶贴纸的光滑底衬纸（也称为热转印纸）。
4、一定量的三氯化铁腐蚀液，根据板的大小而定。
五六电子网站提供热转印全套材料，欢迎购买！地址：/Shop/dzcp/201106/285.html
补充，有个量程在0～200度的数字温度计的话更好，**数字**表附带的也行。
热转印制板所需要的软件：
低版本的PROTEL，比如PROTEL2.5中文版，高版本的PROTEL，比如PROTEL99SE中文版，甚至只是一个WIN自带的画图程序，总之就是要一个能画图的软件即可。
热转印制作电路板的步骤（热转印制作电路板的详细过程）：

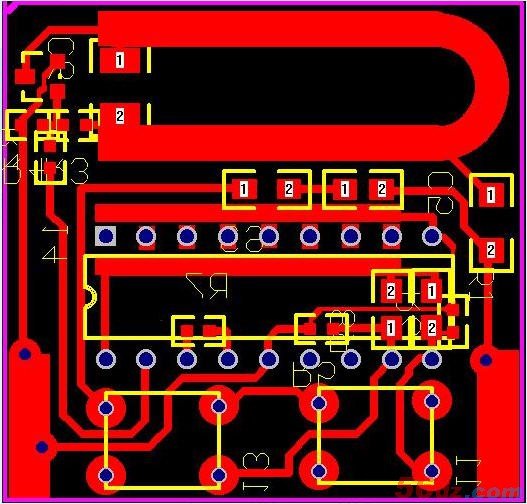

第1步：利用一个能生成图像的软件生成一些图像文件，比如用低版本PROTEL组织SCH，再利用网络表生成相应PCB图（不会PROTEL的话，甚至是WINDOWS的画笔程序也行），以备打印。

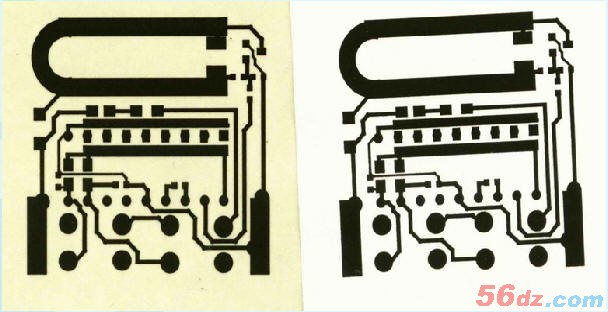

第2步：将PCB图打印到热转印纸上（JS所说的热转印纸就是不干胶纸的黄色底衬！）。

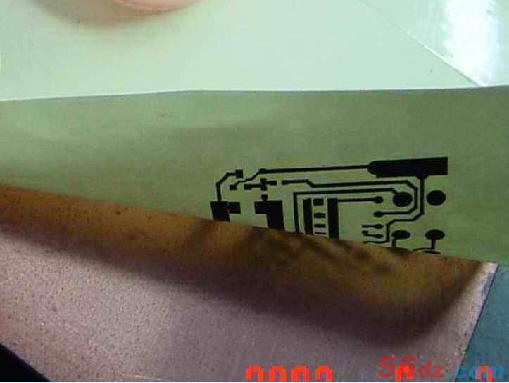

第3步：将打印好PCB的转印纸平铺在覆铜板上，准备转印。

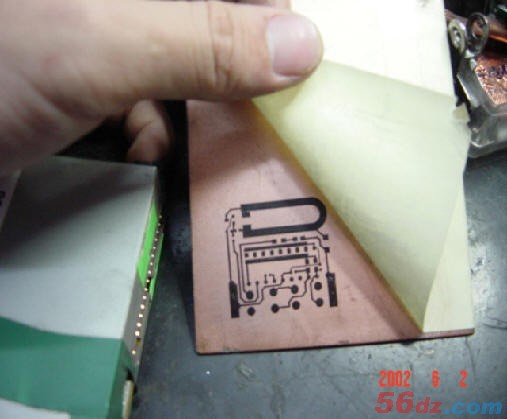

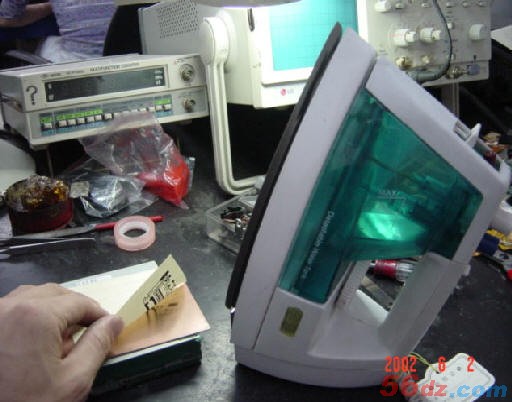

第4步：用电熨斗加温（要很热）将转印纸上黑色塑料粉压在覆铜板上形成高精度的抗腐层。

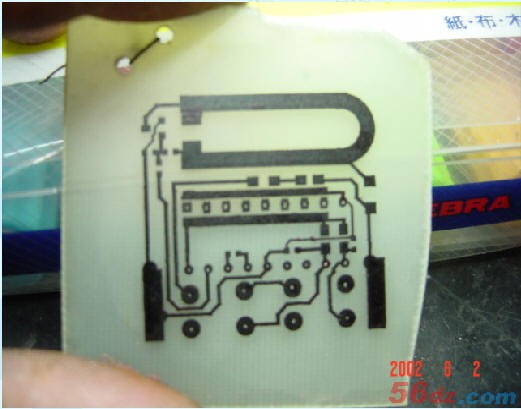

第5步：电熨斗加温加压成功转印后的效果！若你经常搞，熟练了，很容易成功。

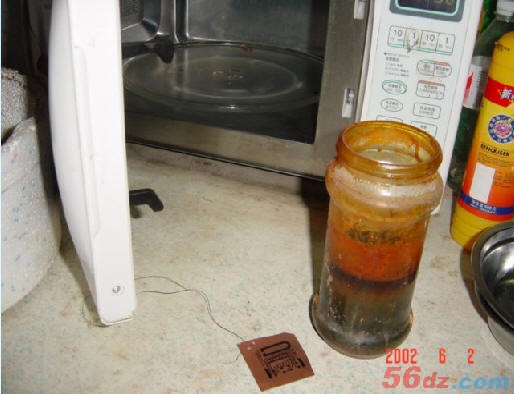

第6步：准备好三氯化铁溶液进行腐蚀。

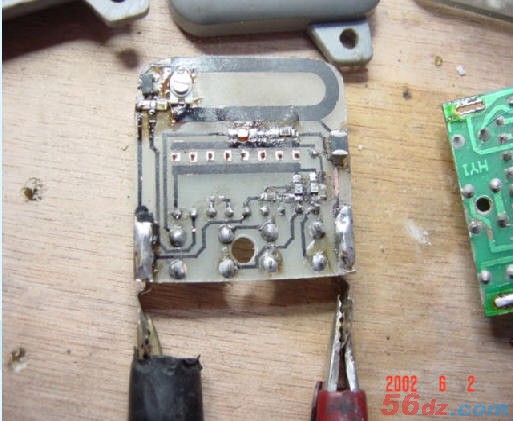

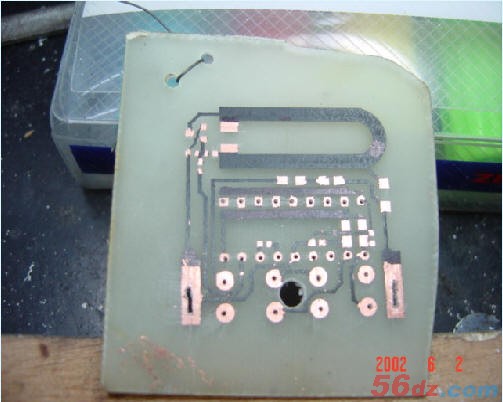

第7步：效果还不错吧！注意不要腐蚀过度，腐蚀结束，准备焊接。
第8步：清理出焊盘部分，剩下的部分用于阻焊。
第9步：安装所需预定原件并焊接好。（上面）

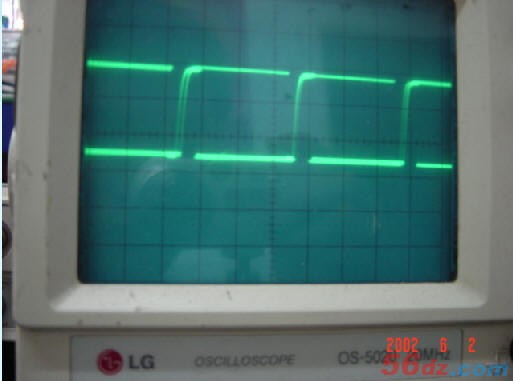

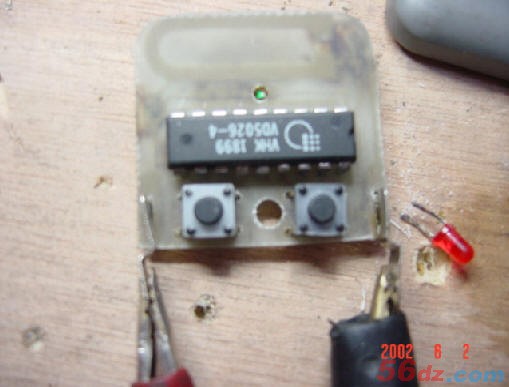

第10步：测试5026发射端各工作点的电压波形，以验证其正确性。
第1步：利用一个能生成图像的软件生成一些图像文件，比如用低版本PROTEL组织SCH，再利用网络表生成相应PCB图（不会PROTEL的话，甚至是WINDOWS的画笔程序也行），以备打印：
第2步：将PCB图打印到热转印纸上（JS所说的热转印纸就是不干胶纸的黄色底衬！）
第3步：将打印好PCB的转印纸平铺在覆铜板上，准备转印?
第4步：用电熨斗加温（要很热）将转印纸上黑色塑料粉压在覆铜板上形成高精度的抗腐层
第5步：电熨斗加温加压成功转印后的效果！若你经常搞，熟练了，很容易成功！
第6步：准备好三氯化铁溶液进行腐蚀。
第7步：效果还不错吧！注意不要腐蚀过度，腐蚀结束，准备焊接。
8步：清理出焊盘部分，剩下的部分用于阻焊。

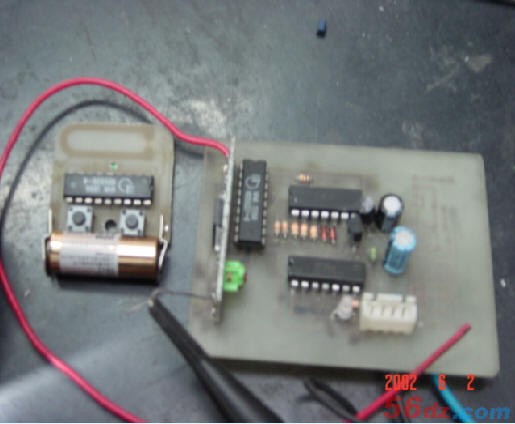

第9步：安装所需预定原件并焊接好。（上面）
贴片元件面：
第10步：测试5026发射端各工作点的电压波形，以验证其正确性。
检查无误，即可以进行**后和接收端的调试，能正常工作即大功告成了！
关于热转印纸的来源问题的问与答?
请问哪儿有卖热转印纸？
请仔细看第二步说明：五六电子网站所售的热转印纸是**好的！经过多次测试，成功率**高。
热转印制板需注意的几点：
1：不要使电熨斗过热或者过凉，**佳温度是140～170之间，在这个温度范围以内，塑料碳粉的转移特性**佳。
2：要等温度低一些以后再将转印纸揭下来，慢慢的揭，发现又没转印好的部分请再盖上，再次加温加压进行热转移。
3：一些实在有问题的部分（比如断线）请用油性碳素笔或者指甲油，油漆什么的进行补救一下不过这种情况不是很多。
