20秒语音录音电子教学套件
- 2015-01-24 11:07
- 16009
- 资讯文章
- admin
- 来源：本站
对于自然的语音, 人们想了很多办法来留存它们, 这样可以重复播放出来。这种保留原声的媒介曾有磁带、唱片等等。
现在, 我们可以采用数码电子技术去完成语音信号的存储和还原, 这样一类经过存储而还原播放的语言、声音，我们称为数码语音,或语音IC。
本套件就是让电子爱好者体会语音IC给我带来的乐趣，也可以进行创新的运用。
本站提供与本文配套的制作套件，链接：
一、20秒语音录音电路的工作原理
本套件采用的是美国ISD公司生产的8～20秒单段语音录放电路ISD1820P，它采用CMOS技术，其基本结构是内含振荡器，话筒前置放大，自动增益控制，防混淆滤波器，扬声器驱动等。具有高质量、自然语音还原技术，10000次语音录音周期，自动节电，不耗电信息保存100年，工作电压是3—5V。

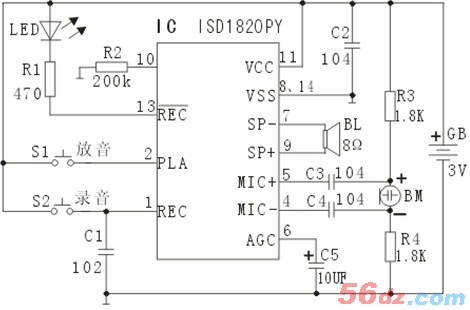

集成电路ISD1820P的引脚功能是：11脚是电源正极(VCC) ；8、14脚接电源负极（VSS）；1脚是录音 端(REC)，高电平有效，只要REC变高时芯片即开始录音；2脚是边沿触发放音(PLAYE)，此端出现高电平时，芯片开始放音，开始放音后，可以释放PLAYE；13脚是录音指示 端(/RECLED)，处于录音状态时，此端为低，可驱动LED；4、5脚接话筒输入端(MIC) ；6脚接自动增益控制(AGC) 端，AGC动态调整前置增益以补偿话筒输入电平的宽幅变化，使得录制变化很大的音量(从耳语到喧嚣声)时失真都能保持**小；7、9脚接喇叭输出(SP+,SP-) ，可直接驱动8Ω以上的喇叭；10脚接振荡电阻(ROSC) ，此端接振荡电阻至VSS。
二、20秒语音录音电路的制作过程

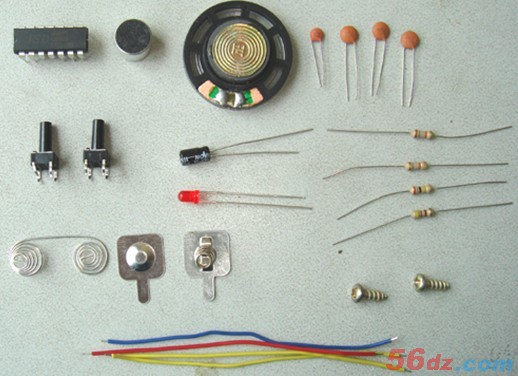

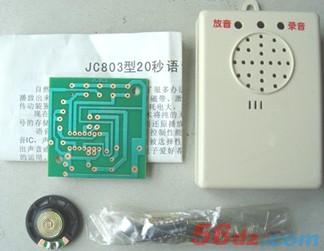

拿到套件后，放到盒子中，认真清点，防止丢失！

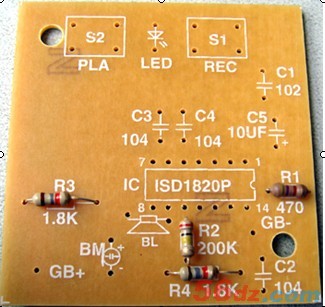

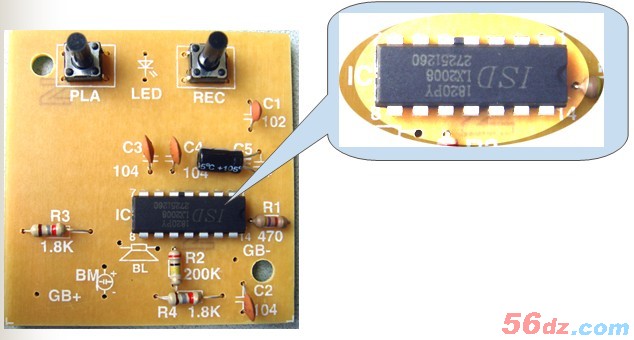

电路板实物图

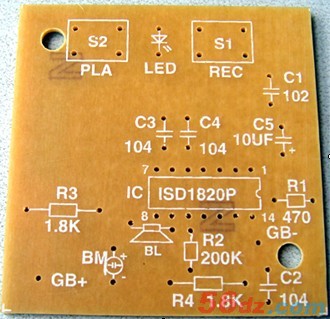

字符面

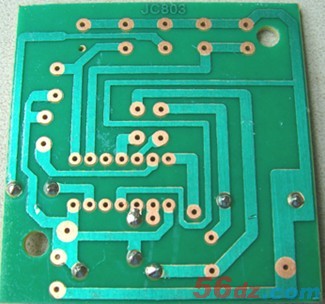

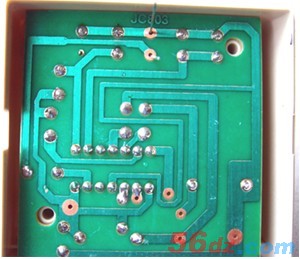

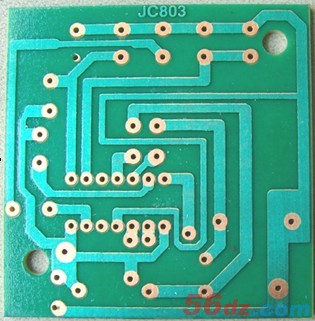

焊接面

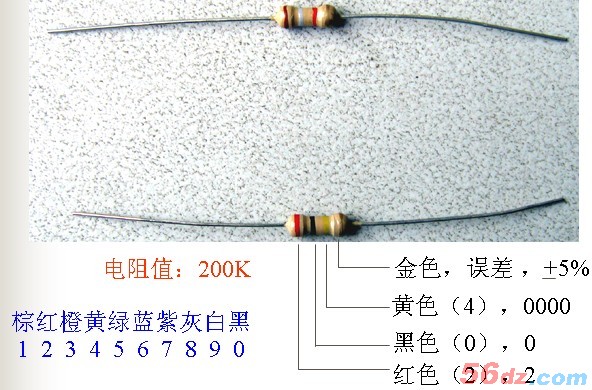

1、焊接电阻器
元件面
覆铜面

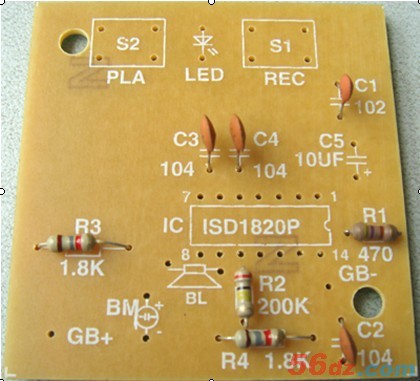

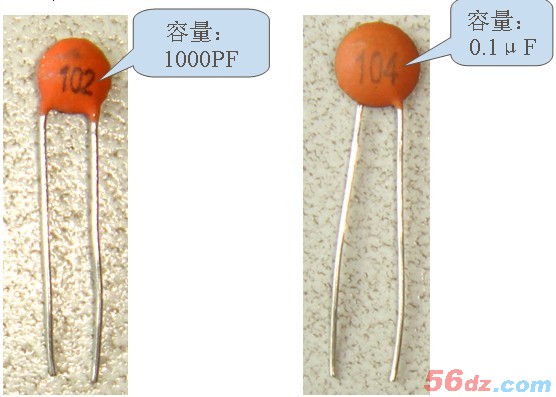

2、焊接瓷介电容器
瓷介电容器无方向性

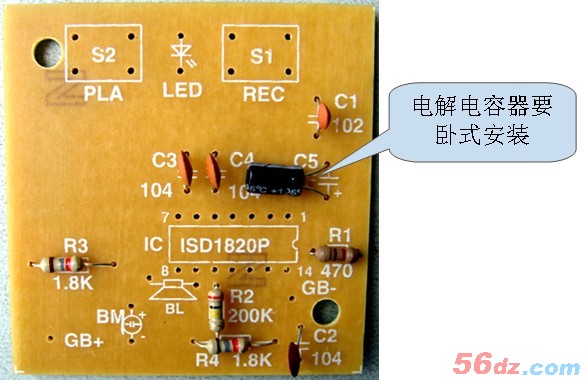

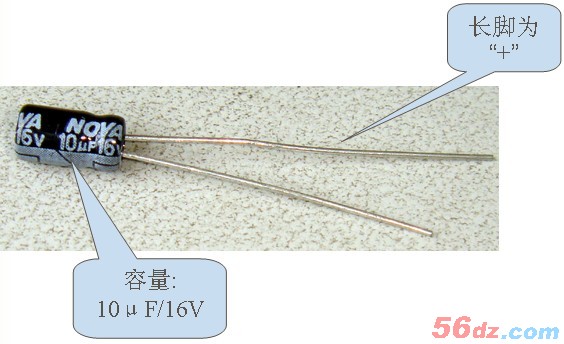

3、焊接电解电容器

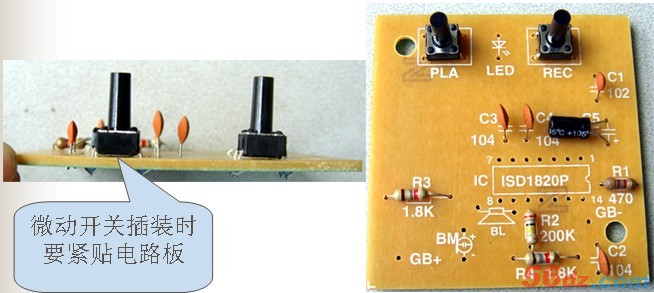

4、焊接微动开关

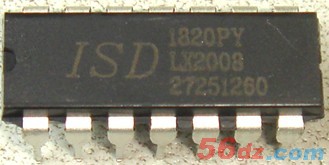

5、焊接集成电路
元件面
焊接面

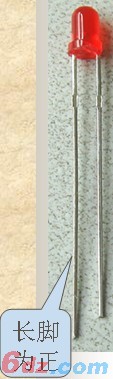

6、焊接发光二极管

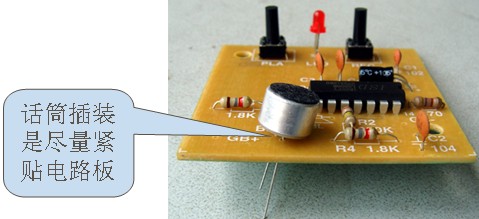

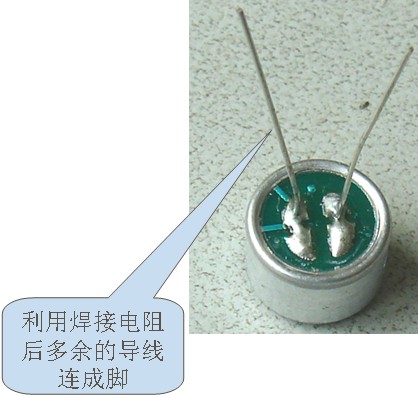

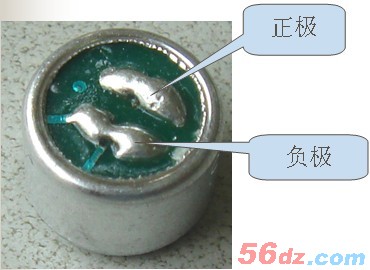

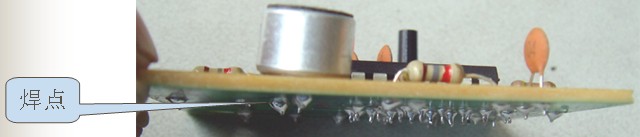

7、焊接话筒

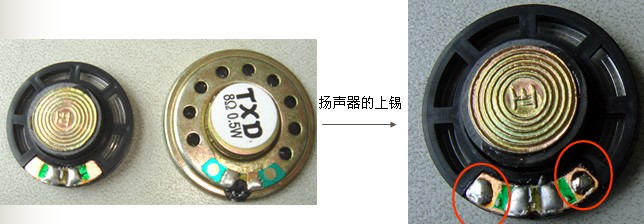

8、扬声器、电池片的上锡

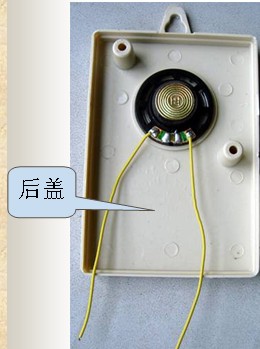

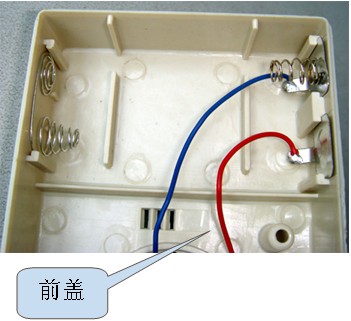

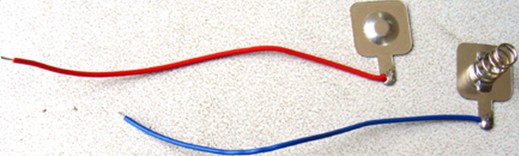

10、扬声器、电池片分别固定在后盖和前盖中

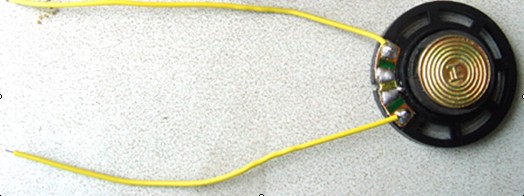

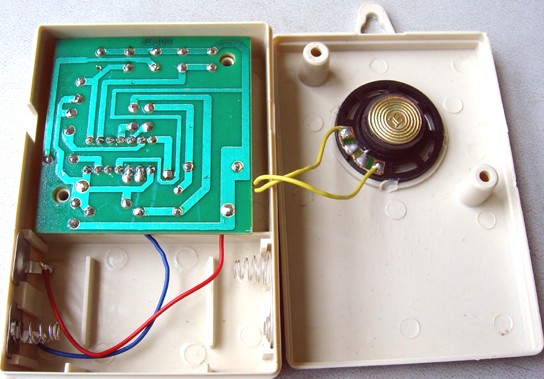

11、扬声器、电池片与电路板的连接

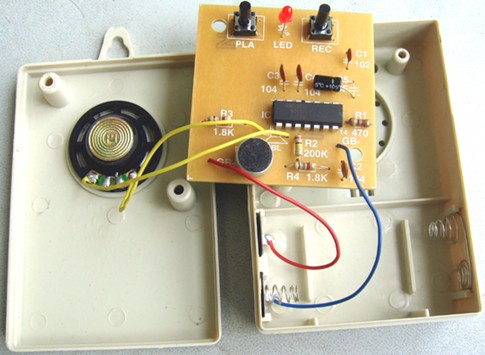

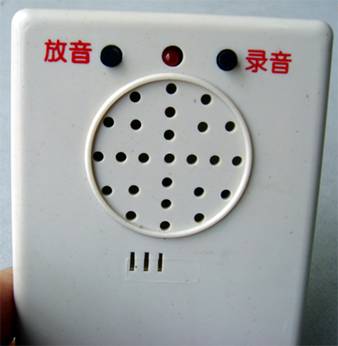

12、电路板放置在外壳中

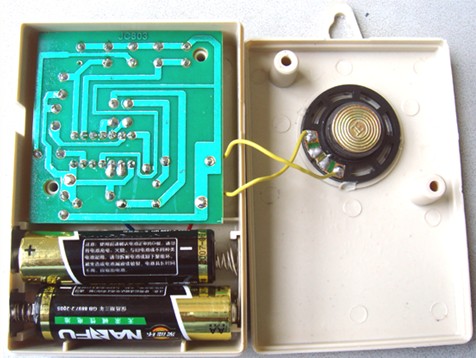

11、电池放入壳中
