调光台灯的制作
- 2015-01-24 11:11
- 4791
- 资讯文章
- admin
- 来源：本站
一、工作原理
电路中，由电源插头XP、灯泡EL、电源开关S、整流管VD1～VD4、单相晶闸管VS与电源构成主电路；由电位器RP、电容C、电阻R1与R2构成触发电路。将XP插入市电插座，闭合S，接通220V交流电源，VD1~VD4全桥整流得到脉动直流电压加至RP，调节RP的阻值，就能改变C的充／放电时间常数，即改变VS控制触发角，从而改变VS的导通程度，使EL获得0～220V电压。RP的阻值调得越大，则EL越暗，反之越亮，达到无级调光的目的。

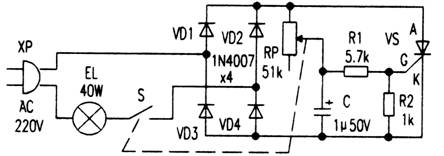

二、电原理图
