无线编码遥控门铃制作
- 2015-01-24 11:32
- 17781
- 资讯文章
- admin
- 来源：本站
编码遥控门铃与传统的门铃相比免去了牵线的麻烦，由于采用了编、解码技术，多机使用互不干扰，大大提高了**性、实用性，因此它的应用领域更为广阔。
本站提供无线编码遥控门铃套件，购买请点这里/Shop/zztj/200904/114.html
一、JC618型编码遥控门铃的工作原理

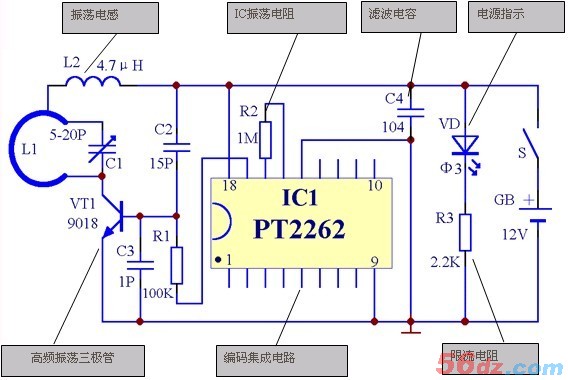

JC618型无线编码遥控门铃发射部分的原理电路图

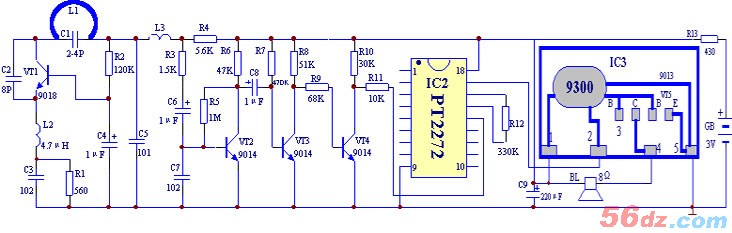

JC618型编码遥控门铃接收部分的原理电路图
本电路的核心就是采用了一对编、解码集成电路，即PT2262、PT2272，它们是CMOS大规模数字集成电路。前者是编码器，后者是译码器。他们组合应用起来构成一个发射—接收数字编、解码系统。

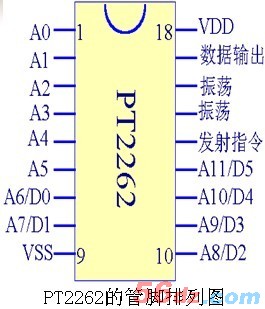

PT2262编码器是一种8位编码发射器，右图是PT2262的管脚排列图。它的第1—8脚是编码的输入端，每个输入端可以有3种状态，即“0”、“1”或“开路”，其中“0”表示为接低电平，“1”表示为接高电平，因此8个脚可以组成6561个不同的编码。
设定的码信号从17脚串行输出，可用于无线遥控发射电路。
第14脚是发射指令端，当此脚接地时，PT2262输出端则发出一组编码脉冲。第15脚、第16脚是一个内置振荡器，外接几百千欧到几兆欧的电阻即可产生振荡，第18脚、第9脚分别是电源的正、负极。

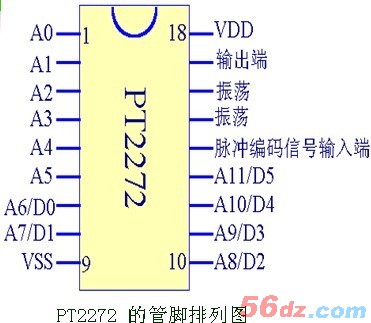

PT2272解码器是一种8位解码接收器，右图是PT2272的管脚排列图。当PT2262发出的编码与PT2272预置的编码相同时，它的17脚就会输出高电平。第14脚为输入端，第15脚、第16脚是振荡器，外接电阻值为几百千欧即可。
二、JC618型编码遥控门铃的制作过程

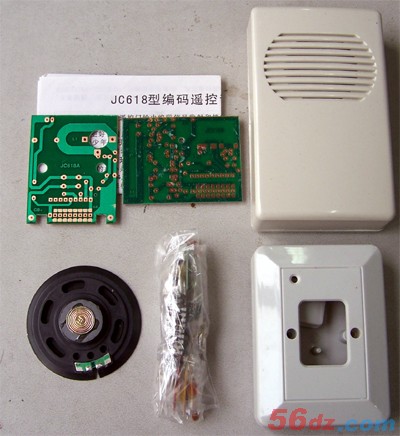

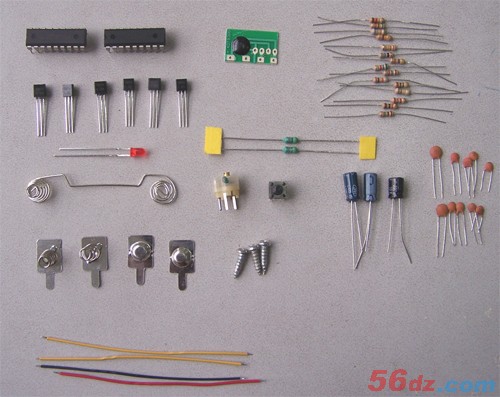

拿到套件后，放到盒子中，认真清点，防止丢失！

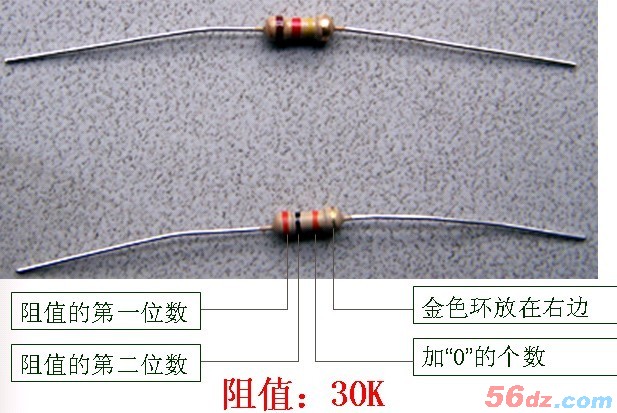

1、焊接电阻器

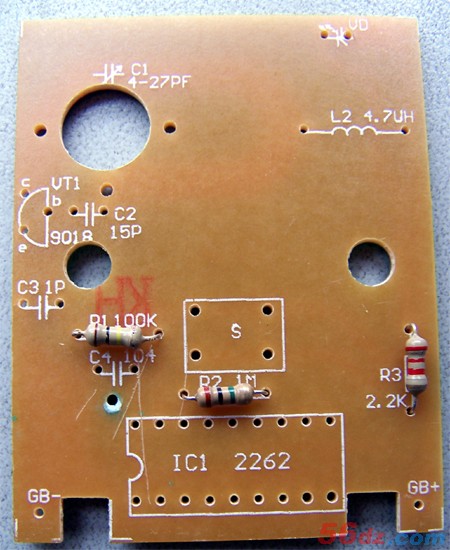

发射板

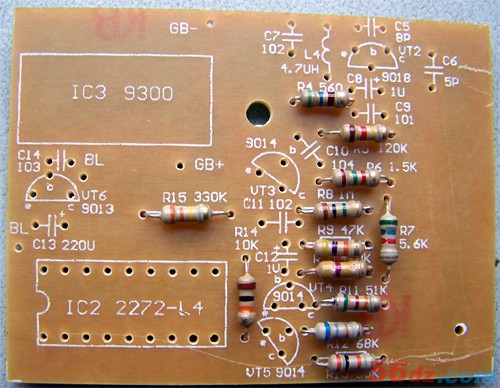

接收板

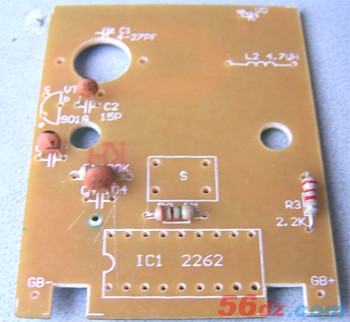

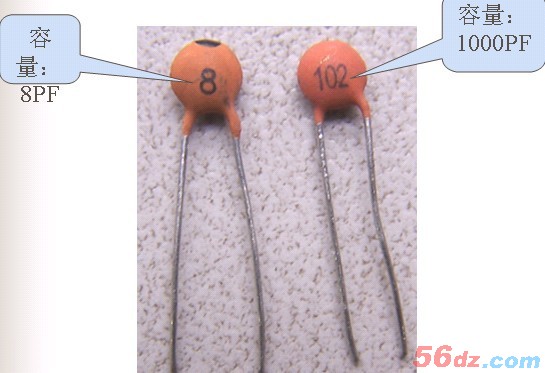

2、焊接瓷介电容器
发射板
接收板

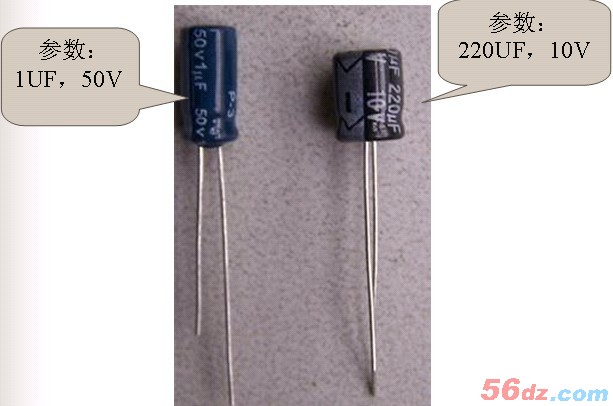

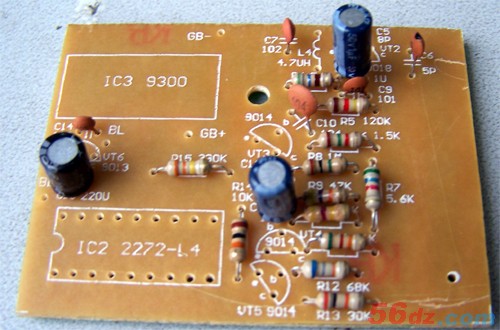

3、焊接电解电容器
接收板

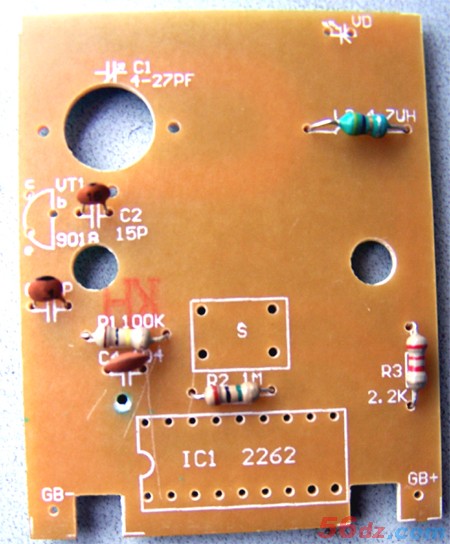

4、焊接固定电感
发射板
接收板

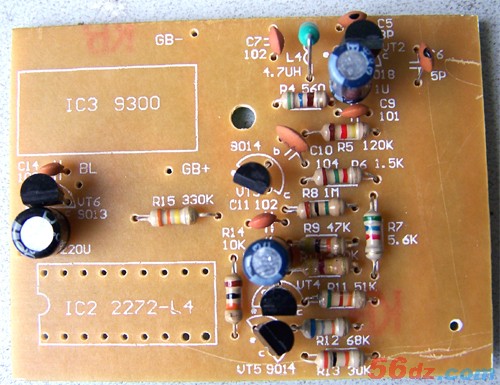

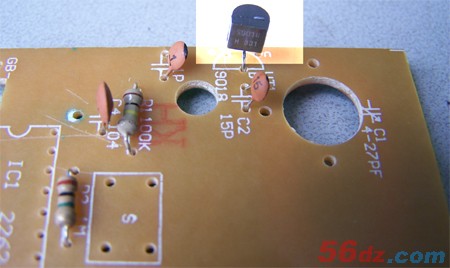

5、焊接三极管
发射板

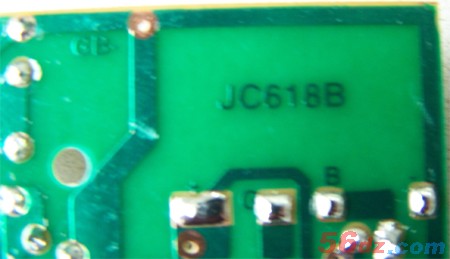

接收板

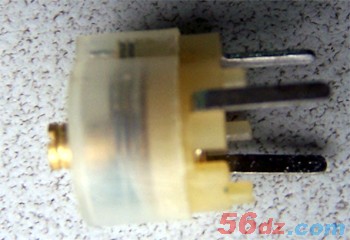

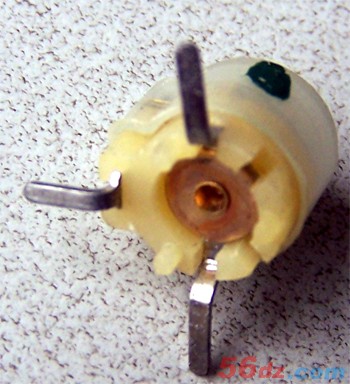

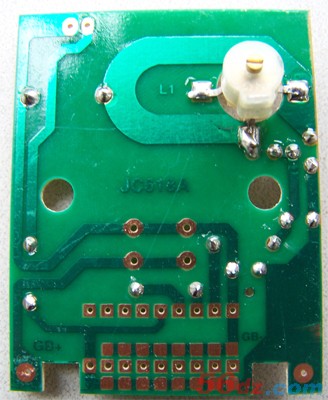

6、发射板上焊接微调电容器
7、发射板上焊接微动开关

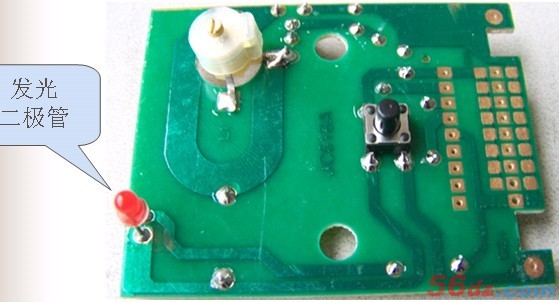

8、发射板上焊接发光二极管

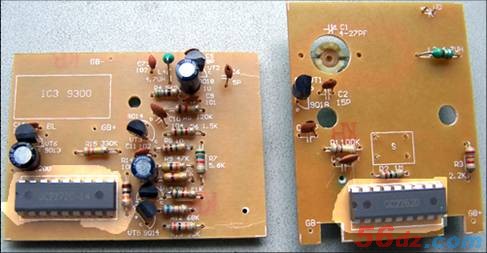

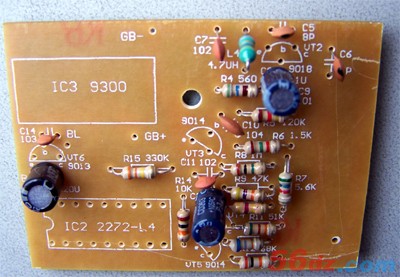

9、焊接集成电路
10、焊接音乐片

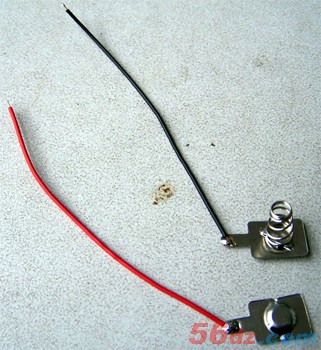

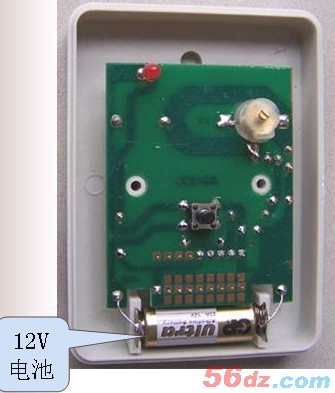

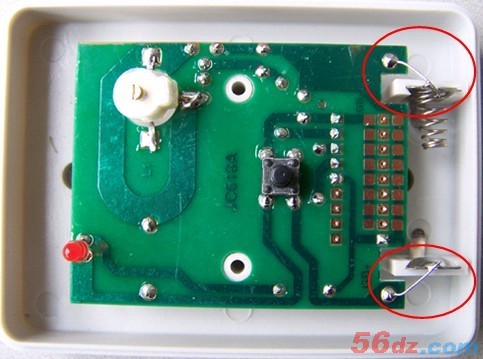

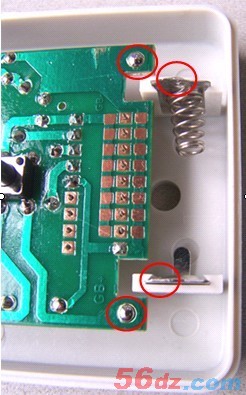

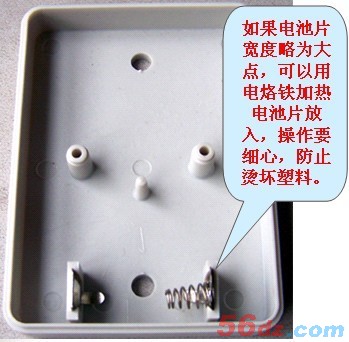

11、发射器外壳中安装电池片
装入电池片，左正右负
电池片上及电路板的GB+、GB-处上锡
11、发射器外壳中安装电池片
用金属导线将电池的正、负与电路板的GB+、GB-连接在一起

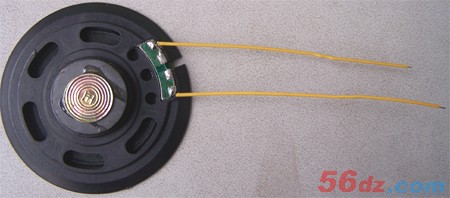

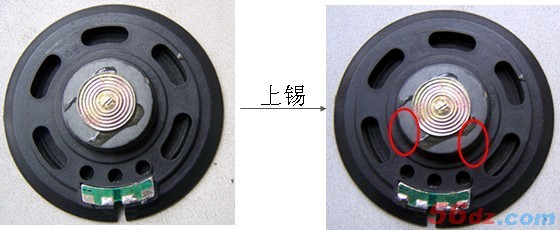

12、扬声器、电池片的处理
焊接导线

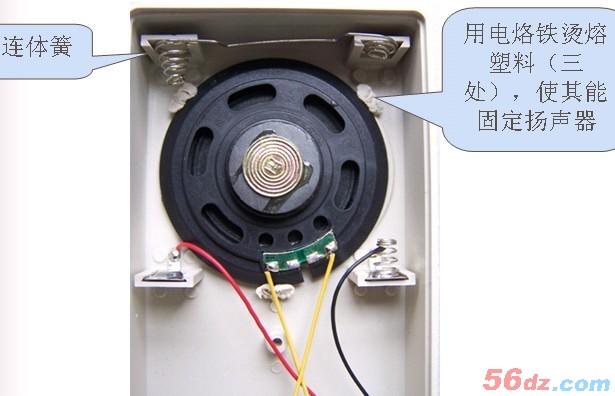

12、安装扬声器、电池片

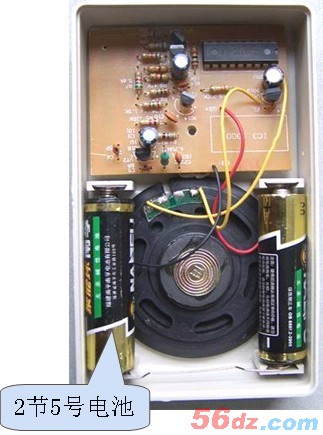

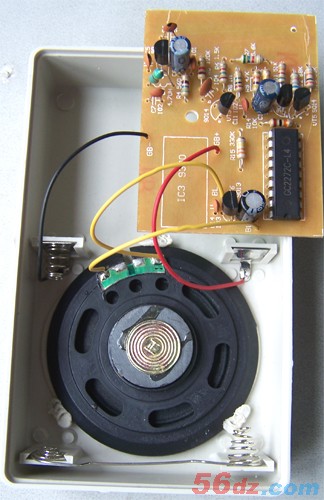

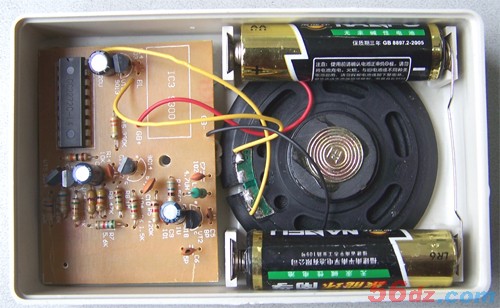

13、扬声器、电池片与电路板的连接
三、 JC618型编码遥控门铃的调试过程
1、分别在接收和发射器中装入电池

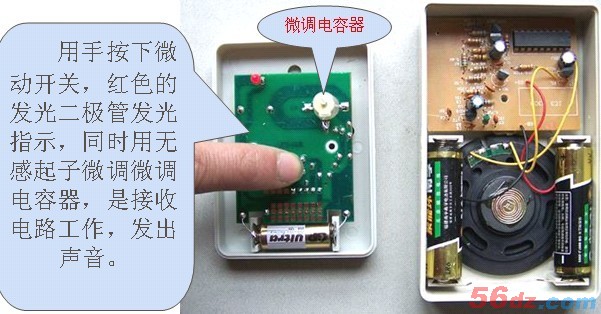

2、用无感起子调整微调电容器，使发射和接收电路能正常工作
3、如果调试过程中，没有效果，请认真检查。

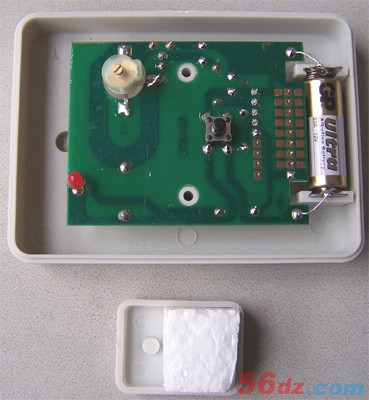

1、泡末放在按纽中
2、2颗螺钉固定发射外壳，1颗螺钉固定接收外壳

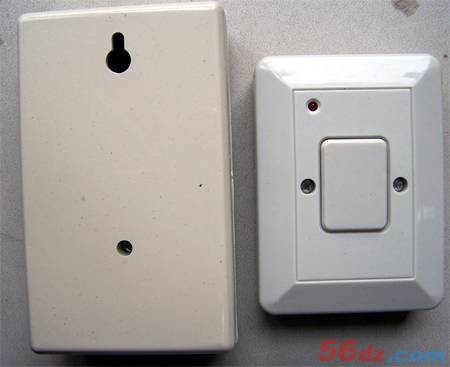

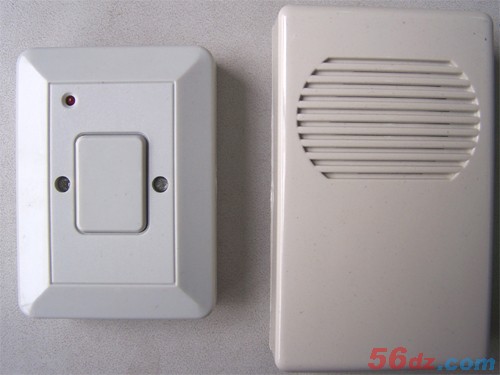

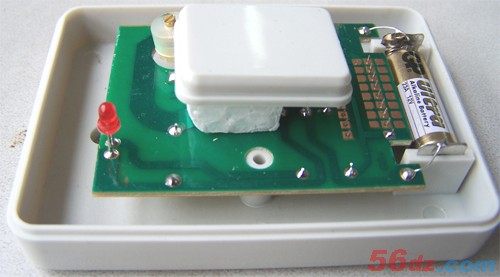

3、整体安装后的效果
