本套件用的芯片为UTC1800(或D1800)，它作为收音接收专用集成电路，功放部分选用D2822。对讲的发射部分采用两级放大电路，第一级为振荡兼放大电路；第二级为发射部分，使发射效率和对讲距离大大提高。它具有造型美观、体积小、外围元件少、灵敏度极高、性能稳定、耗电省、输出功率大等优点。只要按要求装配无误，装好后稍加调试即可收到电台，无需统调，是学习电子技术的理想套件。它既能收到电台又能相互对讲，不断激发学生的学习兴趣。收音机的参数：调频波段88MHz～108MHz；工作电源电压范围2.5V～5V；静态电流13.5mA；信噪比＞80dB；谐波失真＜0.8%；输出功率≥350mA。发射机工作电流：18mA，对讲距离50～100米。

套件购买地址：/Shop/zztj/200904/115.html

一、电路原理及装配说明

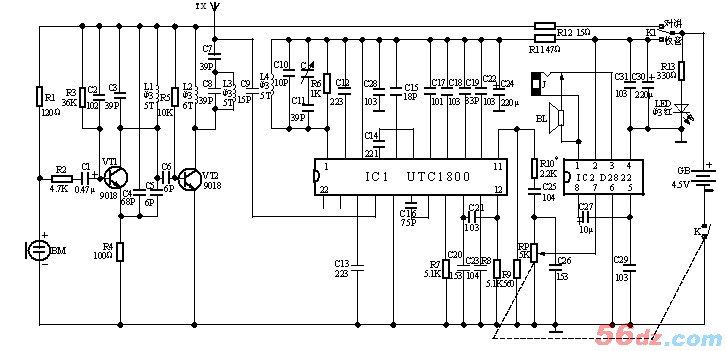

1、收音机（或接收）部分原理：调频信号由TX接收，经C9耦合到IC1的19脚内的混频电路，IC1第1脚内部为本机振荡电路，1脚为本振信号输入端，L4、C、C10、C11等元件构成本振的调谐回路。在IC1内部混频后的信号经低通滤波器后得到10.7MHz的中频信号，中频信号由IC1的7、8、9脚内电路进行中频放大、检波，7、8、9脚外接的电容为高频滤波电容，此时，中频信号频率仍然是变化的，经过鉴频后变成变化的电压。10脚外接电容为鉴频电路的滤波电容。这个变化的电压就是音频信号，经过静噪的音频信号从14脚输出耦合至12脚内的功放电路，第一次功率放大后的音频信号从11脚输出，经过R10、C25、RP，耦合至IC2进行第二次功率放大，推动扬声器发出声音。

2、对讲发射原理：变化着的声波被驻极体转换为变化着的电信号，经过R1、R2、C1阻抗均衡后，由VT1进行调制放大。C2、C3、C4、C5、L1以及VT1集电极与发射极之间的结电容Cce构成一个LC振荡电路，在调频电路中，很小的电容变化也会引起很大的频率变化。当电信号变化时，相应的Cce也会有变化，这样频率就会有变化，就达到了调频的目的。经过VT1调制放大的信号经C6耦合至发射管VT2通过TX、C7向外发射调频信号。VT1、VT2用9018**高频三极管作为振荡和发射专用管。

3、焊接与安装

一般先装低矮、耐热的元件，**后装集成电路。应按如下步骤进行焊接： ⑴清查元器件的质量，并及时更换不合格的元件；⑵确定元件的安装方式，由孔距决定，并对照电路图核对电路板； ⑶将元器件弯曲成形，本电路所有的电阻（除R12外）均采用立式插装，尽量将字符置于易观察的位置，字符应从左到右，从上到下。以便于以后检查，将元件脚上锡，以便于焊接； ⑷插装。应对照电路图对号插装，有极性的元件要注意极性，如集成电路的脚位等；⑸焊接。各焊点加热时间及用锡量要适当，防止虚焊、错焊、短路。其中耳机插座、三极管等焊接时要快，以免烫坏；⑹焊后剪去多余引脚，检查所有焊点，并对照电路图仔细检查，并确认无误后方可通电。

4、安装提示

⑴发光二极管应焊在印制板反面，对比好高度和孔位再焊接；⑵由于本电路工作频率较高，安装时请尽量紧贴线路板，以免高频衰减而造成对讲距离缩短；(3)焊接前应先将双联用螺丝上好，并剪去双联拔盘圆周内多余高出的引脚再焊接；(4)J1可以用剪下的多余元件脚代替，J2的引线用黄色导线连接，TX的引线用略粗黄色导线连接；(5)插装集成电路时一定要注意方向，**集成电路的缺口与电路板上IC符号的缺口一一对应；(6)耳机插座上的脚要插好，否则后盖可能会盖不紧；(7)按钮开关K1外壳上端的脚要焊接起来，以**外壳与电源负极连通；(7)电路板上的VD是多余的，可不焊接。

5、测试与调整

元器件以及连接导线全部焊接完后，经过认真仔细检查后即可通电调试（注意**好不要用充电电池，因为电压太低使发射距离缩短）：⑴收音（或接收）部分的调整：首先用**表100mA电流档（其它档也行，只要≥50mA档即可）的正负表笔分别跨接在地和K的GB-之间，这时的读数应在10~15mA左右，这时打开电源开关K，并将音量开至**大，再细调双联，这时应收得到广播电台，若还收不到应检查有没有元件装错，印刷电路板有没有短路或开路，有没有焊接质量不高，而导致短路或开路等，还可以试换一下IC1，本机只要装配无误可实现一装响。排除故障后找一台标准的调频收音机，分别在低端和高端收一个电台，并调整被调收音机L4的松紧度，使被调收音机也能收到这两个电台，那么这台被调收音机的频率覆盖就调好了。如果在低端收不到这个电台，说明应增加L4的匝数，在高端收不到这个电台，说明应减少L4的匝数，直至这两个电台都能收到为止。调整时注意请用无感起子或牙签、牙刷柄（处理后）拔动L4的松紧度。当L4拔松时，这时的频率就增高，反之则降低，注意调整前请将频率指示标牌贴好，使整个圆弧数值都能在前盖的小孔内看得见（旋转调台拔盘）。⑵发射（或对讲）部分的调整：首先将一台标准的调频收音机的频率指示调在100MHz左右，然后将被调的发射部分的开关K1按下，并调节L1的松紧度，使标准收音机有啸叫，若没有啸叫则可将距离拉开0.2~0.5米左右，直到有啸叫声为止，然后再拉开距离对着驻极体讲话，若有失真，则可调整标准收音机的调台旋钮，直到消除失真，还可以调整L2和L3的松紧度，使距离拉得更开，信号更稳定。若要实现对讲，请再装一台本套件并按同样的方法进行调整，对讲频率可以自己定，如88MHz、98MHz、108MHz……这样可以实现互相保密也不至相互干扰。这样一台自己亲自动手制作的对讲机就实现了，通过本次的实践，使自己的动手能力和理论水平大大提高，它将是一个比较有乐趣的事情。

二、制作过程

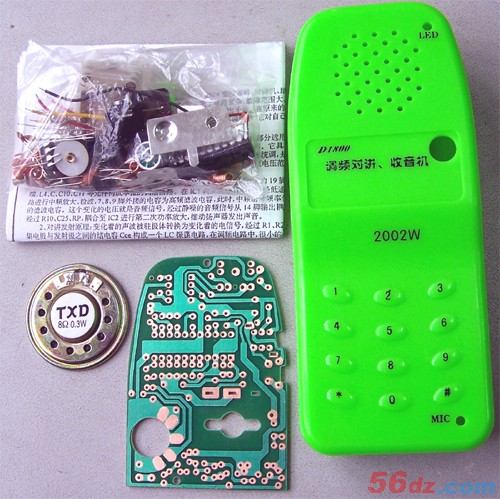

1、全套散件图

[page]

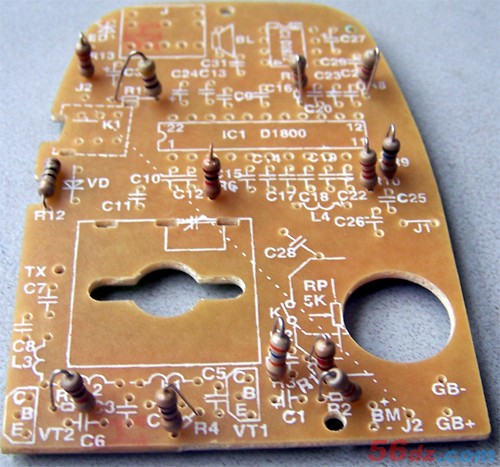

2、焊接电阻器（共13只）

R1：120Ω R2：4.7KΩ R3：36KΩ R4：100Ω R5：10KΩ R6：1KΩ R7：5.1KΩ R8：5.1KΩ R9：560Ω R10：2.2KΩ R11：47Ω R12：15Ω R13：330Ω

3、焊接电位器（1只）和短接线J1

4、焊接瓷片电容器（共27只）
C2:102 C3:39P C4:68P C5:6P C6:6P C7:39P C8:39P C9:15P C10:10P C11:39P C12:223 C13:223 C14:221 C15:18P C16:75P C17:101 C18:103 C19:33P C20:153 C21:103 C22:103 C23:104 C25:104 C26:153 C28:103 C29:103 C31:103

部分瓷片电容器的焊接图

全部瓷片电容器的焊接图

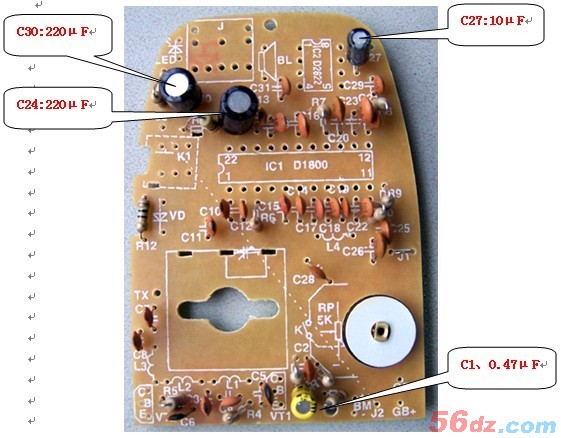

5、焊接电解电容器（共4只）
C1、0.47μF C24:220μF C27:10μF C30:220μF

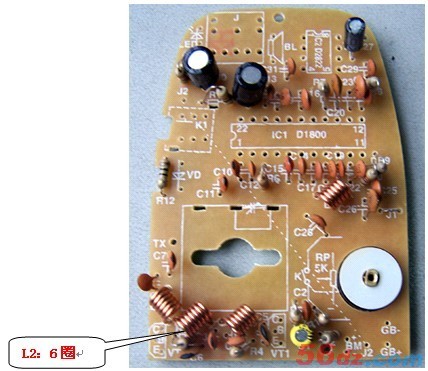

6、焊接电感线圈（共4只）
L1：5圈 L2：6圈 L3：5圈 L4：5圈

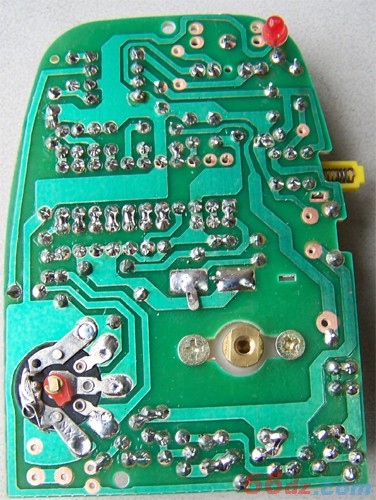

7、焊接发光二极管LED
发光二极管：直径3毫米，红色

8、焊接IC（UTC1800、D2822）、耳机插座、开关、可变电容器、三极管、集成电路：IC1：UTC1800 IC2：D2822 耳机插座J：直径3.5毫米、按钮开关K1：不带锁、可变电容器:223F、三极管VT1、VT2：9018

9、焊接跳线J2、天线TX（说明：VD不用焊接）

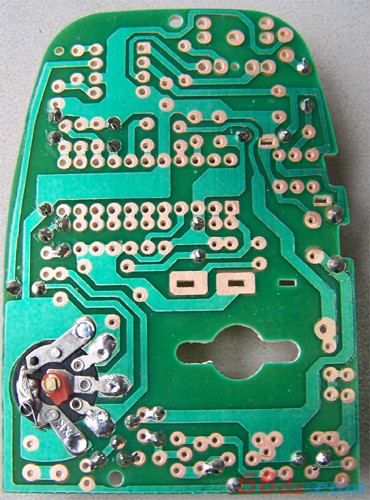

10、电路板的覆铜面图

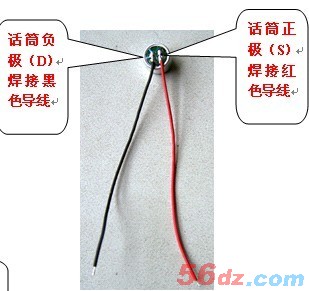

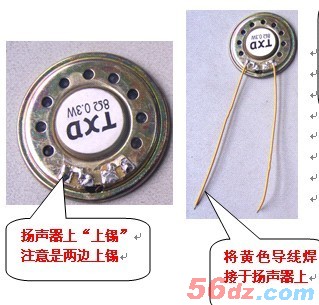

11、扬声器、话筒上导线的焊接

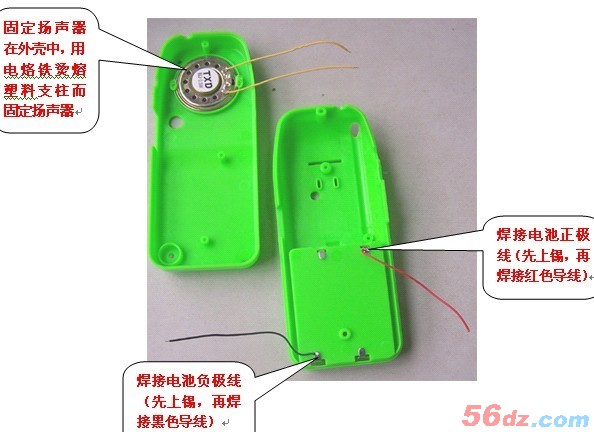

    12、扬声器放在外壳中固定、焊接电池线

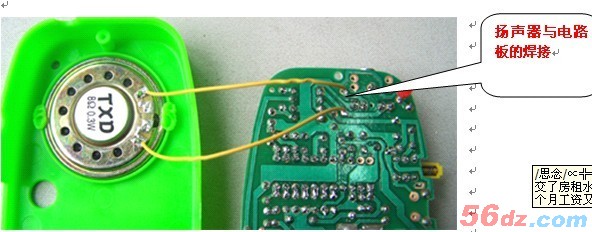

    13、扬声器与电路板的连接

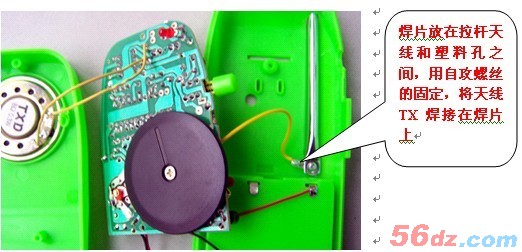

     14、拉杆天线的固定和焊接

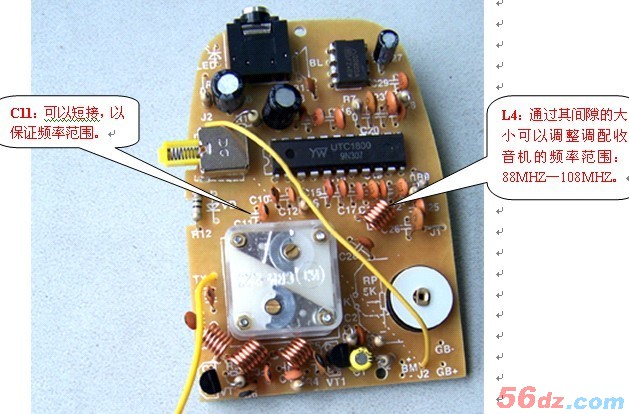

15、调频收音机频率范围的调试

[page]

调频收音机的频率范围一定要**在88M到108M，**要**低端，因为无线发射部分的频率在89M附近。调频率范围主要调整L4线圈的间隙大小：拉开，感量减小，频率提高，相应收到的高频段的台多；缩紧，感量大，频率减小，相应收到的低频段的台多。
如果调不出低端，可以把C11（39P）的瓷片电容器短接。低端可以**在88MHZ。高端有点损失，把L4稍微拉开一点点。就高端也能**在108MHZ，高低端可以兼顾。

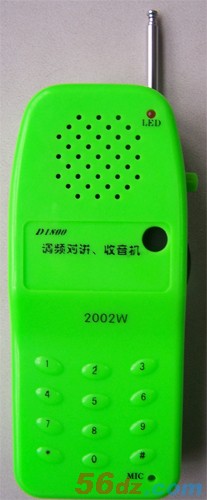

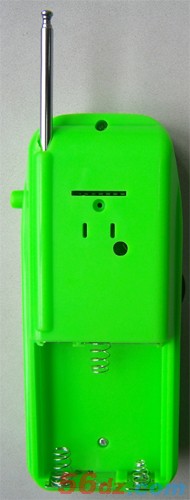

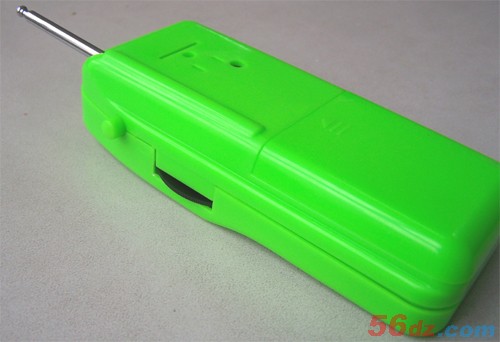

16、安装后的整体效果
