　这里介绍一种电路简单、发声响亮、携带方便、“一拉即响”的个人用防暴防盗警报器，它非常适合青少年朋友外出时随身携带使用。当你独自一人外出时，若遇到不法分子或碰到危险时，只要用力一拉警报器上的手拉绳，警报器就会长鸣不休，这突如其来的警笛声将对坏人产生威慑作用，同时让附近的人们闻讯赶来帮助你。

　　为了你自身和财产的安全，快动手来试一试吧！

　　一、工作原理

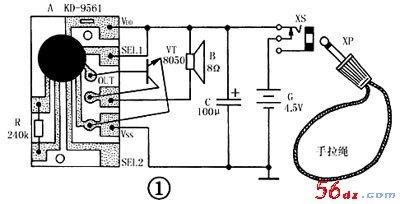

　　“一拉即响”的警报器电路如图1所示，它由模拟警笛声音响器和手拉绳电源开关两部分组成。平时，挂有手拉绳的插头XP插入插孔XS内，警报器断电不工作；一旦拉动手拉绳，XP就会脱离XS，由XS常闭簧片接通电路电源，于是集成电路A的OUT端输出内储模拟警笛声电信号，经晶体三极管VT功率放大后，推动扬声器B发出响亮的“呜喔——鸣喔——”声音。当电源电压为4.5V时，实测扬声器B获得的功率大于500mW。
　　　　　　　　

　　电路中，R是集成电路A的外接振荡电阻器，改变其阻值可以调节警报声的速率。C为滤波电容器，主要用来减小电池G的交流内阻，**扬声器B获得足够的音响功率。

　　二、元器件选择

　　A选用KD-9561型四声模拟声集成电路。该集成电路采用软包封形式，芯片尺寸为32.5mm×10mm。其中SEL1和SEL2是两个选声端，按图1接法产生模拟警笛声电信号；如将SEL1改接在VSS端，则产生模拟救护车电笛声信号；如将SEL1悬空、SEL2接VDD端，则产生模拟机枪声信号；如将SEL1、SEL2都悬空，则产生模拟消防车电笛声信号。

　　VT**好选用8050型（ICM=1.5A，PCM=1W）小型塑封硅NPN晶体三极管，要求电流放大系数β＞100；也可以用普通的9013型硅NPN三极管来代替，但效果要差一些。

　　R用RTX-1/8W型碳膜电阻器。C用CD11-10V型电解电容器。B用φ45mm、8Ω、0.5W小口径动圈式扬声器。XP用CSX2-2.5型耳塞机用二芯插头；XS用与XP配套的CKX2-2.5型二芯插孔。G用三节5号干电池串联而成，电压4.5V。

　　三、制作与使用

　　全部元件以集成电路A的芯片为基板，以扬声器B、插孔XS和电池架等较大固定器件为支架，按图1所示电路正确焊装在尺寸约为85mm×57mm×20mm的绝缘小盒内。焊接时电烙铁外壳要良好接地，并注意点焊时间不要**过2s，以免损坏集成电路A。

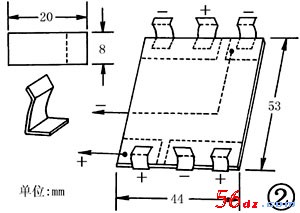

　　电池架按图2所示自制：先用磷铜片做6个“L”形状的电极片，并用印制板加工成座架；然后将电极片焊到印制板上去即成。电池架、扬声器

B应用强力胶粘固在事先开好释音孔的机盒内。机壳背面装上用钢片做的“η”形状弹力挂夹，便于随身携带。插孔XS固定在机壳底侧面的开孔处，并在配套插头XP上拴一根40～60cm（厘米）的尼龙手拉绳环。完工后的警报器外形如图3所示。

　　这台“一拉即响”的警报器在日常生活中用途十分广泛，青少年朋友可根据情况灵活使用。下面向大家列举三个典型例子：

　　(1)将警报器挂在腰带上，遇到歹徒或发生危险时，只要拉出手拉绳，警报器便会发出尖锐响亮的警笛声。

　　(2)出门购物、长途旅行时，可将警报器放在手提袋内，手拉绳扣在手上。一旦有人行窃或企图抢走手提袋时，手提袋因与手拉绳脱离，袋内警报器马上会发出警笛声，令行窃者落荒而逃！

　　(3)回家后将警报器挂在门框的挂钩上，手拉绳则拴在门扇背面的拉手上。当贼人破门而入时，就会拉脱手拉绳，于是警报器立刻发声，令贼人行窃的目的不能得逞
