钱包的“电子卫士”
- 2015-01-24 13:57
- 3880
- 资讯文章
- admin
- 来源：本站
一、工作原理

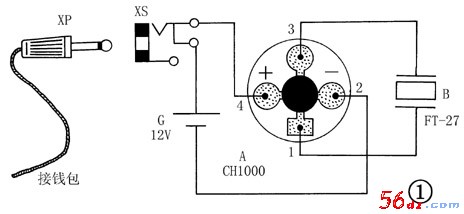

钱包的“电子卫士”电路如图1所示，其核心元件是微型蜂鸣器专用音响集成电路A，它与压电陶瓷蜂鸣片B、电池G等组成了一个体积小巧、发声响亮的简易蜂鸣器。
平时，钱包通过尼龙线与插头XP相接，而XP插入插孔XS内，蜂鸣器的电源被XS的触点断开，A无电不工作，B无声；当小偷窃拿钱包或钱包从口袋里不慎掉出来时，插头XP就会从插孔XS内自动拔出，XS接通蜂鸣器电源，A通电工作，B即发出类似蜂鸣的声响，及时提醒主人：快注意钱包！
二、元器件选择
A选用CH1000型微型蜂鸣器专用音响集成电路，它采用黑胶封装形式制做在一小块尺寸约为φ20～27mm的印制电路板上，俗称软封装，使用很方便。CH1000的主要参数为：工作电压范围2～24V，工作
B用FT-27或HTD27A-1型压电陶瓷片，要求购买时配带上简易助声腔，以增大发音量。G用电子气体打火机常用的12V微型（外形尺寸φ10mm×28.6mm）圆柱电池，型号为GP23或23A。XP用CSX2-2.5型耳塞机用二芯插头；XS用与XP配套的CKX2-2.5型二芯插孔。
三、制作与使用

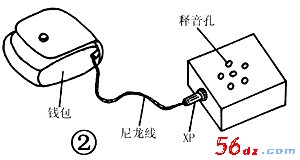

按照图2所示，将整个蜂鸣器安装在一个体积只有火柴盒般大小的塑料小盒内。盒面板为B开出释音孔；盒侧面为XS开出φ2.5mm的安装孔，并安装好XS。XP接上一段长约15～30cm的尼龙线，它的另外一端紧拴在钱包上即成。
使用时，将插头XP插入XS内，并将钱包和“电子卫士”放入同一口袋里即成。这样，当有人拿走钱包或钱包不慎掉落时，就会把插头拔出，“电子卫士”即会发出告警声。
钱包的“电子卫士”电路如图1所示，其核心元件是微型蜂鸣器专用音响集成电路A，它与压电陶瓷蜂鸣片B、电池G等组成了一个体积小巧、发声响亮的简易蜂鸣器。
平时，钱包通过尼龙线与插头XP相接，而XP插入插孔XS内，蜂鸣器的电源被XS的触点断开，A无电不工作，B无声；当小偷窃拿钱包或钱包从口袋里不慎掉出来时，插头XP就会从插孔XS内自动拔出，XS接通蜂鸣器电源，A通电工作，B即发出类似蜂鸣的声响，及时提醒主人：快注意钱包！
二、元器件选择
A选用CH1000型微型蜂鸣器专用音响集成电路，它采用黑胶封装形式制做在一小块尺寸约为φ20～27mm的印制电路板上，俗称软封装，使用很方便。CH1000的主要参数为：工作电压范围2～24V，工作
B用FT-27或HTD27A-1型压电陶瓷片，要求购买时配带上简易助声腔，以增大发音量。G用电子气体打火机常用的12V微型（外形尺寸φ10mm×28.6mm）圆柱电池，型号为GP23或23A。XP用CSX2-2.5型耳塞机用二芯插头；XS用与XP配套的CKX2-2.5型二芯插孔。
三、制作与使用
按照图2所示，将整个蜂鸣器安装在一个体积只有火柴盒般大小的塑料小盒内。盒面板为B开出释音孔；盒侧面为XS开出φ2.5mm的安装孔，并安装好XS。XP接上一段长约15～30cm的尼龙线，它的另外一端紧拴在钱包上即成。
使用时，将插头XP插入XS内，并将钱包和“电子卫士”放入同一口袋里即成。这样，当有人拿走钱包或钱包不慎掉落时，就会把插头拔出，“电子卫士”即会发出告警声。
