TDA2030立体声功率放大器的制作

TDA2030立体声功率放大器的制作

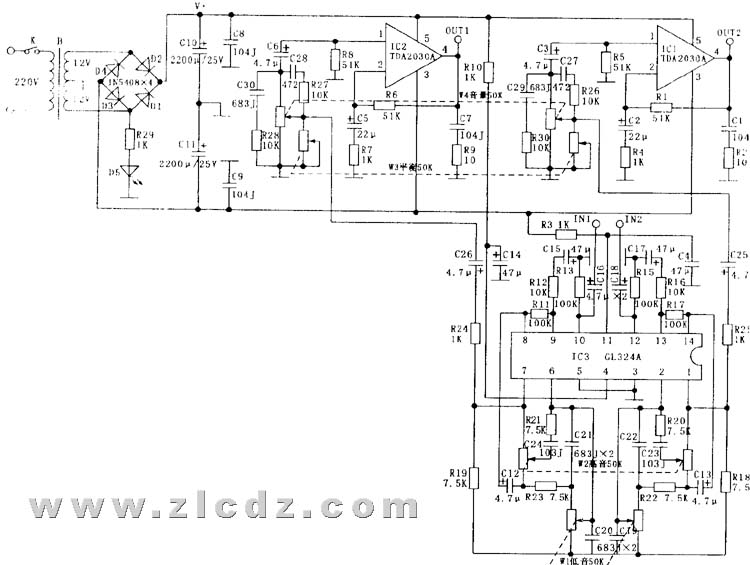

        一、工作原理
    本立体声功率放大器所用的核心芯片是国际通用高保真音频功率放大集成电路TDA2030A。本电路由三个部分组成,即电源电路、左右声道的功率放大器及输入信号处理电源(四运放)。电源变压器将220V交流电降为双12V低压交流电,经桥式整流后变为±l8V的直流电,作为功放及运放的供电电源,D5、R29组成电源指示电路,以指示电源是否正常,开关K为电源开关。
    四运算放大器GL324A(或LM324)及外围元件组成高、低音控制电路及音频输入信号的处理电路C16、C18分别是两路信号的输入耦合电路,W1是两路低音控制电位器,W2是两路高音控制电位器,C25、C26是输出耦合电容。GL324A的4脚与ll脚分别是正、负电源的接线端,3、5脚是接地端。
    两路功率放大器用的集成电路是TDA2030A,其1脚为正相输入端,2脚为反相输入端,C3、C6分别为左、右两路的输入端耦合电容,R1、R4、C2构成IC1的负反馈电路,R6、R7、C5构成IC2的负反馈电路,以提升音质。其5脚、3脚分别接正、负电源,4脚为输出端,负载接4Ω的扬声器时,其有效功率可达20W,W3是两路平衡电位器,W4是两路音量电位器。

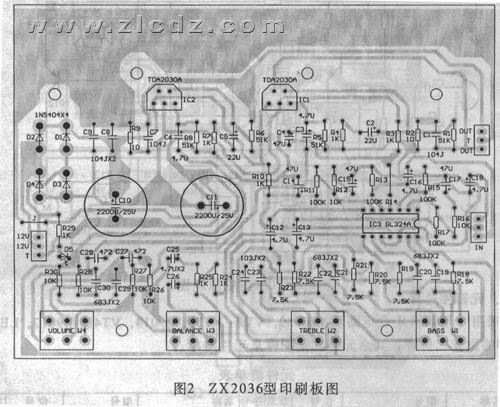

    二、焊接与安装
    一般先装低矮、耐热的元件,**后装集成电路。应按如下步骤进行焊接与安装:

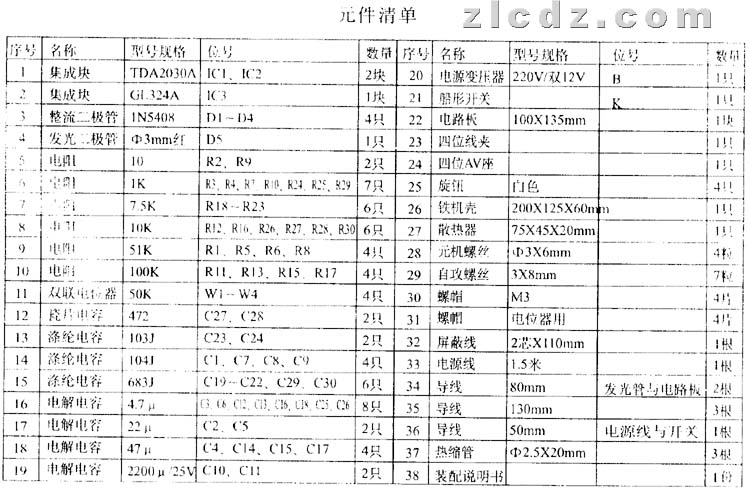

   (1)清查元器件的数量及质量,并及时更换不合格的元件;

   (2)由孔距确定元件的安装方式,电阻器采用卧式安装,涤沦电容器、电解电容器采用立式安装,并都要求紧贴电路板。

   (3)插装IC1、IC2务必小心,脚全部插进后再     三、测试与组装
    l、通电测试
    全部元器件及插件焊接完后,经过认真仔细检查后方可通电测试,用**表直流电压档测量正、负电源应是±18v左右,发光二极管D5发光,接上音柱后,手触碰输入端IN1、IN2,应有较强的感应信号,说明电路正常。如没有较强的感应信号,说11月功放电路没有工作,需进一步检查IC1、IC2、IC3及周边元器件安装焊接是否正常。
    2、整机组装
    整机工作正常后,将电路板放入壳中,四个电位器上好用螺母旋紧,与外壳固定后再上好旋钮。电源变压器固定在相应位置中,音频座固定在外壳的后方并与电路板接上线。
