用SH803制作大功率彩灯程控器
- 2015-01-24 14:48
- 7704
- 资讯文章
- admin
- 来源：本站

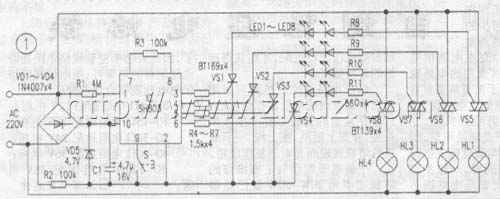

SH803是目前智能彩灯专用集成电路，该集成电路采用CMOS硅晶软封装，工作电压4．7V，用它制作彩灯程控器所需外围元件少，花样新颖、制作简单，其彩灯程控器电路如图l所示。
一、工作原理
市电经VDl一VD4整流，R2降压．Cl滤波，vD5稳压成4．7V给集成块IC供电。内部存储8个程序方式，通过按钮S触发．改变IC工作程序方式．使之固定在某一程序上。Ic③一⑥脚为触发输出端，其触发输出电压受内部程序控制，并通过电阻R4—R7使各路单向可控硅VSl一VS4导通，再由单向可控硅触发大功率双向可控硅Vs5～Vs8，使其导通。各路彩灯HLl~HL4将按程序方式点亮。LEDl~LED8作为彩灯闪烁方式的指示。
IC内部存储的8个程序方式，功能如下：
1．开启电源，电路工作在任意方式上，接着循环到方式2~7上，自动循环跳动。2．四灯呈波浪式翻动，并有两种不同速度。3．四灯依次亮。灯1、灯2、灯3、灯4循环，并变换四种不同速度．从单马追逐到万马奔腾。4．相邻二灯，其一灯渐亮，另一灯渐暗。按三种速度依次循环。5．星光闪烁，四灯逐一点亮，闪烁两次；四灯反向逐一点亮。闪烁二次。6．全亮后，四灯同时慢灭，又同时渐明、渐暗、快慢按三种速度循环。7．四灯滚动式闪烁，每灯快速依次闪烁三次，来回滚动。8．全亮。
二、制作使用

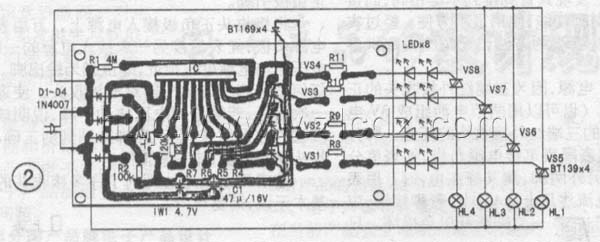

本电路输入220V交流电，四路输出。制作时可控硅需安装散热片，R8一R11的阻值可在27D,一5612间调整。每路彩灯输出功率可达1600W。如需加大负载功率．可换用更大功率的可控硅。输出切忌短路，以免损坏。图2为印板图。
