笔者日前自制了一台广告灯控制器，白天控制广告灯熄灭，晚上光线暗时则自动开启l～7小时(可调)后自动熄灭。该广告灯既可及时照明，又能节约用电。本控制器灵敏度高，不受天气季节影响，还可用于彩灯、路灯等的控制。
工作原理如下：
广告灯控制器由NE555组成的光控及抗干扰电路、CD4541定时电路、继电器控制、电源电路等部分组成。

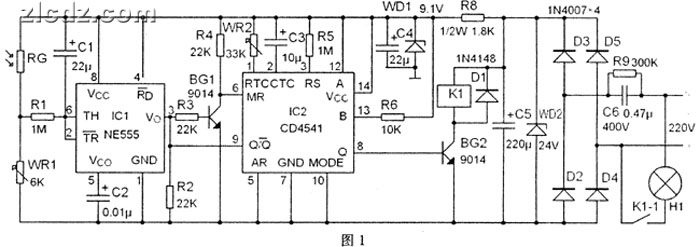

电原理图如图1所示：
NE555时基电路接成施密特触发器，对光敏电阻RG接收到的信号进行整形和功率放大以后，驱动后续电路c当白天有光照时，其第③脚输出低电平，夜晚无光照时输出高电平。

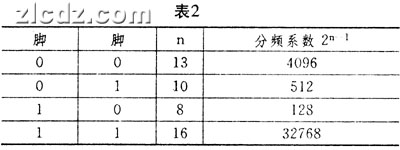

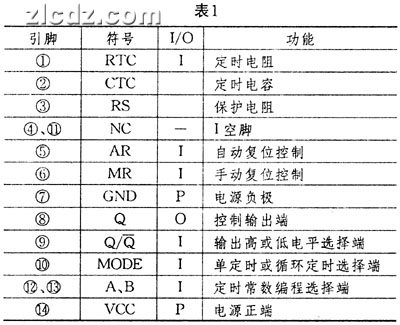

CD4541是一块具有振荡计数、定时功能的IC，在电路中作为定时控制，各脚功能如表1所示。CD454 1工作时，第①脚接振荡电阻，第②脚接振荡电容，第③脚接保护电阻，第⑧脚为输出脚，第⑨脚可选择第⑧脚的输出状态，第⑩脚接低电平为单定时模式，接高电平为循环定时模式，第12、13脚可设定时间或设定输出频率，CD4541分频或计数次数如表2所示。
220V交流市电经R9、C6阻容降压，D2～D5整流，C5滤波，WD2稳压，给继电器提供24V的吸合电压。此电压通过R8和WD1稳压，C4滤波，给IC1和lC2提供9．1 V的工作电压。
白天，光敏电阻RG阻值很小，通过RG和WR1分压，NE555第⑥脚电压大于2／3Vet，使第③脚输出为低电平，三极管BG 1截止。CD454 1第⑥脚复位端为高电平，其内部计数器清零复位，第⑥脚输出端为低电平，BG2截止，继电器常开触电断开，其受控电路不工作。
当夜幕降临的时候，RG阻值逐渐增大，NE555第②脚电位逐渐降低，当小于1／3 Vcc时，NE555第⑧脚输出端信号翻转为高电平。BG 1基极电位升高而导通，给C D4541第⑥脚提供一个由高电平变为低电平的脉冲负跳变沿，使内部电路开始计数，输出端第⑧脚输出高电平。
BG2导通，继电器K 1得电，常开触点闭合，受控电路工作。
WR2和C3为CD454 1外接振荡电阻和振荡电容，当经t=32768x2．3RC≈2487 1秒时间后，输出端第⑧脚变为低电平。 VT2截止，K 1的常开触点失电而断开，受控电路停止工作。通过微调WR2，可改变定时时长。
此电路对于外界干扰引起的白天瞬间变暗不会导致继电器误动作，因为NE555第②、⑥脚所接R1和C l组成延时抗干扰电路，当RG阻值瞬间增大时，由于电容C 1两端电压不能突变，从而保持第⑥脚电位基本不变，第③脚输出仍为低电平。但当RG阻值长时间较大时，C 1充电完成后，NE555第⑥脚电压降低，第③脚输出高电平，从而导致继电器动作。
|
