采用AT89C2051的6位电子钟

采用AT89C2051的6位电子钟

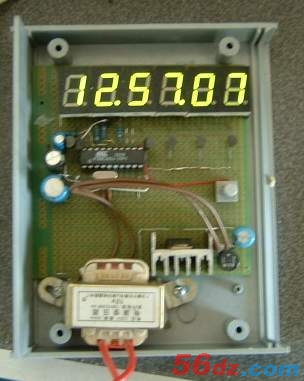

              电子钟实物图

  采用AT89C2051的6位电子钟原理如下图所示,只要硬件连接无误,**成功。另外图中的SET按纽用于校准时间。按住2秒以上进入校准时间状态及换档和退出,快速点触用于调节时间数值。三极管采用9015即可。数码管**好采用红色的共阳型LED数码管,亮度高些,因为是扫描的显示方式,所以各个数码管的abcdefg各脚采用了总线并联,改动510欧姆的电阻可以改变显示亮度。

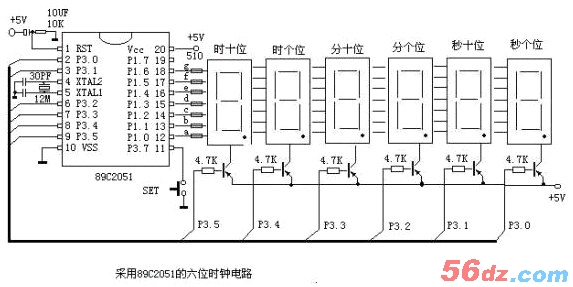

               电子钟原理图

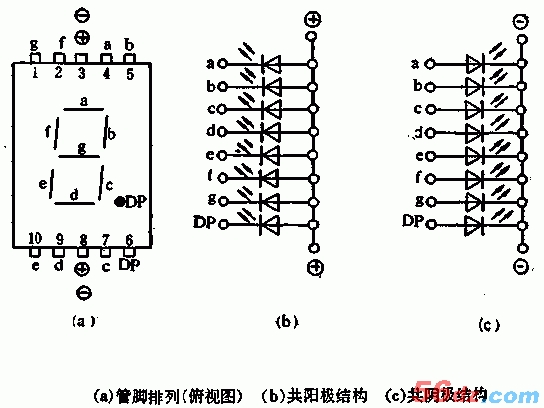

                                    共阳数码管的管脚排列方式

[page]


电子钟源程序
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; AT89C2051时钟程序 ;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
; 定时器T0、T1溢出周期为50MS,T0为秒计数用, T1为调整时闪烁用,
; P3.7为调整按钮,P1口 为字符输出口,采用共阳显示管。
; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; 中断入口程序 ;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;
ORG 0000H ;程序执行开始地址
LJMP START ;跳到标号START执行
ORG 0003H ;外中断0中断程序入口
RETI ;外中断0中断返回
ORG 000BH ;定时器T0中断程序入口
LJMP INTT0 ;跳至INTTO执行
ORG 0013H ;外中断1中断程序入口
RETI ;外中断1中断返回
ORG 001BH ;定时器T1中断程序入口
LJMP INTT1 ;跳至INTT1执行
ORG 0023H ;串行中断程序入口地址
RETI ;串行中断程序返回
;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; 主 程 序 ;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;
START: MOV R0,#70H ;清70H-7AH共11个内存单元
MOV R7,#0BH ;
CLEARDISP: MOV @R0,#00H ;
INC R0 ;
DJNZ R7,CLEARDISP ;
MOV 20H,#00H ;清20H(标志用)
MOV 7AH,#0AH ;放入"熄灭符"数据
MOV TMOD,#11H ;设T0、T1为16位定时器
MOV TL0,#0B0H ;50MS定时初值(T0计时用)
MOV TH0,#3CH ;50MS定时初值
MOV TL1,#0B0H ;50MS定时初值(T1闪烁定时用)
MOV TH1,#3CH ;50MS定时初值
SETB EA ;总中断开放
SETB ET0 ;允许T0中断
SETB TR0 ;开启T0定时器
MOV R4,#14H ;1秒定时用初值(50MS×20)
START1: LCALL DISPLAY ;调用显示子程序
JNB P3.7,SETMM1 ;P3.7口为0时转时间调整程序
SJMP START1 ;P3.7口为1时跳回START1
SETMM1: LJMP SETMM ;转到时间调整程序SETMM
;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; 1秒计时程序 ;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;T0中断服务程序
INTT0: PUSH ACC ;累加器入栈保护
PUSH PSW ;状态字入栈保护
CLR ET0 ;关T0中断允许
CLR TR0 ;关闭定时器T0
MOV A,#0B7H ;中断响应时间同步修正
ADD A,TL0 ;低8位初值修正
MOV TL0,A ;重装初值(低8位修正值)
MOV A,#3CH ;高8位初值修正
ADDC A,TH0 ;
MOV TH0,A ;重装初值(高8位修正值)
SETB TR0 ;开启定时器T0
DJNZ R4, OUTT0 ;20次中断未到中断退出
ADDSS: MOV R4,#14H ;20次中断到(1秒)重赋初值
MOV R0,#71H ;指向秒计时单元(71H-72H)
ACALL ADD1 ;调用加1程序(加1秒操作)
MOV A,R3 ;秒数据放入A(R3为2位十进制数组合)
CLR C ;清进位标志
CJNE A,#60H,ADDMM ;
ADDMM: JC OUTT0 ;小于60秒时中断退出
ACALL CLR0 ;大于或等于60秒时对秒计时单元清0
MOV R0,#77H ;指向分计时单元(76H-77H)
ACALL ADD1 ;分计时单元加1分钟
MOV A,R3 ;分数据放入A
CLR C ;清进位标志
CJNE A,#60H,ADDHH ;
ADDHH: JC OUTT0 ;小于60分时中断退出
ACALL CLR0 ;大于或等于60分时分计时单元清0
MOV R0,#79H ;指向小时计时单元(78H-79H)
ACALL ADD1 ;小时计时单元加1小时
MOV A,R3 ;时数据放入A
CLR C ;清进位标志
CJNE A,#24H,HOUR ;
HOUR: JC OUTT0 ;小于24小时中断退出
ACALL CLR0 ;大于或等于24小时小时计时单元清0
OUTT0: MOV 72H,76H ;中断退出时将分、时计时单元数据移
MOV 73H,77H ;入对应显示单元
MOV 74H,78H ;
MOV 75H,79H ;
POP PSW ;恢复状态字(出栈)
POP ACC ;恢复累加器
SETB ET0 ;开放T0中断
RETI ;中断返回
;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; 闪动调时 程 序 ;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;T1中断服务程序,用作时间调整时调整单元闪烁指示
INTT1: PUSH ACC ;中断现场保护
PUSH PSW ;
MOV TL1, #0B0H ;装定时器T1定时初值
MOV TH1, #3CH ;
DJNZ R2,INTT1OUT ;0.3秒未到退出中断(50MS中断6次)
MOV R2,#06H ;重装0.3秒定时用初值
CPL 02H ;0.3秒定时到对闪烁标志取反
JB 02H,FLASH1 ;02H位为1时显示单元"熄灭"
MOV 72H,76H ;02H位为0时正常显示
MOV 73H,77H ;
MOV 74H,78H ;
MOV 75H,79H ;
INTT1OUT: POP PSW ;恢复现场
POP ACC ;
RETI ;中断退出
FLASH1: JB 01H,FLASH2 ;01H位为1时,转小时熄灭控制
MOV 72H,7AH ;01H位为0时,"熄灭符"数据放入分
MOV 73H,7AH ;显示单元(72H-73H),将不显示分数据
MOV 74H,78H ;
MOV 75H,79H ;
AJMP INTT1OUT ;转中断退出
FLASH2: MOV 72H,76H ;01H位为1时,"熄灭符"数据放入小时
MOV 73H,77H ;显示单元(74H-75H),小时数据将不显示
MOV 74H,7AH ;
MOV 75H,7AH ;
AJMP INTT1OUT ;转中断退出
;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; 加1子 程 序 ;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;
ADD1: MOV A,@R0 ;取当前计时单元数据到A
DEC R0 ;指向前一地址
SWAP A ;A中数据高四位与低四位交换
ORL A,@R0 ;前一地址中数据放入A中低四位
ADD A,#01H ;A加1操作
DA A ;十进制调整
MOV R3,A ;移入R3寄存器
ANL A,#0FH ;高四位变0
MOV @R0,A ;放回前一地址单元
MOV A,R3 ;取回R3中暂存数据
INC R0 ;指向当前地址单元
SWAP A ;A中数据高四位与低四位交换
ANL A,#0FH ;高四位变0
MOV @R0,A ;数据放入当削地址单元中
RET ;子程序返回
;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; 清零程序 ;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;对计时单元复零用
CLR0: CLR A ;清累加器
MOV @R0,A ;清当前地址单元
DEC R0 ;指向前一地址
MOV @R0,A ;前一地址单元清0
RET ;子程序返回
;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; 时钟调整程序 ;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;当调时按键按下时进入此程序
SETMM: cLR ET0 ;关定时器T0中断
CLR TR0 ;关闭定时器T0
LCALL DL1S ;调用1秒延时程序
JB P3.7,CLOSEDIS ;键按下时间小于1秒,关闭显示(省电)
MOV R2,#06H ;进入调时状态,赋闪烁定时初值
SETB ET1 ;允许T1中断
SETB TR1 ;开启定时器T1
SET2: JNB P3.7,SET1 ;P3.7口为0(键未释放),等待
SETB 00H ;键释放,分调整闪烁标志置1
SET4: JB P3.7,SET3 ;等待键按下
LCALL DL05S ;有键按下,延时0.5秒
JNB P3.7,SETHH ;按下时间大于0.5秒转调小时状态
MOV R0,#77H ;按下时间小于0.5秒加1分钟操作
LCALL ADD1 ;调用加1子程序
MOV A,R3 ;取调整单元数据
CLR C ;清进位标志
CJNE A,#60H,HHH ;调整单元数据与60比较
HHH: JC SET4 ;调整单元数据小于60转SET4循环
LCALL CLR0 ;调整单元数据大于或等于60时清0
CLR C ;清进位标志
AJMP SET4 ;跳转到SET4循环
CLOSEDIS: SETB ET0 ;省电(LED不显示)状态。开T0中断
SETB TR0 ;开启T0定时器(开时钟)
CLOSE: JB P3.7,CLOSE ;无按键按下,等待。
LCALL DISPLAY ;有键按下,调显示子程序延时削抖
JB P3.7,CLOSE ;是干扰返回CLOSE等待
WAITH: JNB P3.7,WAITH ;等待键释放
LJMP START1 ;返回主程序(LED数据显示亮)
SETHH: CLR 00H ;分闪烁标志清除(进入调小时状态)
SETHH1: JNB P3.7,SET5 ;等待键释放
SETB 01H ;小时调整标志置1
SET6: JB P3.7,SET7 ;等待按键按下
LCALL DL05S ;有键按下延时0.5秒
JNB P3.7,SETOUT ;按下时间大于0.5秒退出时间调整
MOV R0,#79H ;按下时间小于0.5秒加1小时操作
LCALL ADD1 ;调加1子程序
MOV A,R3 ;
CLR C ;
CJNE A,#24H,HOUU ;计时单元数据与24比较
HOUU: JC SET6 ;小于24转SET6循环
LCALL CLR0 ;大于或等于24时清0操作
AJMP SET6 ;跳转到SET6循环
SETOUT: JNB P3.7,SETOUT1 ;调时退出程序。等待键释放
LCALL DISPLAY ;延时削抖
JNB P3.7,SETOUT ;是抖动,返回SETOUT再等待
CLR 01H ;清调小时标志
CLR 00H ;清调分标志
CLR 02H ;清闪烁标志
CLR TR1 ;关闭定时器T1
CLR ET1 ;关定时器T1中断
SETB TR0 ;开启定时器T0
SETB ET0 ;开定时器T0中断(计时开始)
LJMP START1 ;跳回主程序
SET1: LCALL DISPLAY ;键释放等待时调用显示程序(调分)
AJMP SET2 ;防止键按下时无时钟显示
SET3: LCALL DISPLAY ;等待调分按键时时钟显示用
AJMP SET4
SET5: LCALL DISPLAY ;键释放等待时调用显示程序(调小时)
AJMP SETHH1 ;防止键按下时无时钟显示
SET7: LCALL DISPLAY ;等待调小时按键时时钟显示用
AJMP SET6
SETOUT1: LCALL DISPLAY ;退出时钟调整时键释放等待
AJMP SETOUT ;防止键按下时无时钟显示
;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; 显示程序 ;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
; 显示数据在70H-75H单元内,用六位LED共阳数码管显示,P1口输出段码数据,P3口作
; 扫描控制,每个LED数码管亮1MS时间再逐位循环。
DISPLAY: MOV R1,#70H ;指向显示数据首址
MOV R5,#0FEH ;扫描控制字初值
PLAY: MOV A,R5 ;扫描字放入A
MOV P3,A ;从P3口输出
MOV A,@R1 ;取显示数据到A
MOV DPTR,#TAB ;取段码表地址
MOVC A,@A+DPTR ;查显示数据对应段码
MOV P1,A ;段码放入P1口
LCALL DL1MS ;显示1MS
INC R1 ;指向下一地址
MOV A,R5 ;扫描控制字放入A
JNB ACC.5,ENDOUT ;ACC.5=0时一次显示结束
RL A ;A中数据循环左移
MOV R5,A ;放回R5内
AJMP PLAY ;跳回PLAY循环
ENDOUT: SETB P3.5 ;一次显示结束,P3口复位
MOV P1,#0FFH ;P1口复位
RET ;子程序返回
TAB: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,0FFH
;共阳段码表 "0""1""2" "3""4""5""6""7" "8""9""不亮"
;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; 延时程序 ;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;
;1MS延时程序,LED显示程序用
DL1MS: MOV R6,#14H
DL1: MOV R7,#19H
DL2: DJNZ R7,DL2
DJNZ R6,DL1
RET
;20MS延时程序,采用调用显示子程序以改善LED的显示闪烁现象
DS20MS: ACALL DISPLAY
ACALL DISPLAY
ACALL DISPLAY
RET
;延时程序,用作按键时间的长短判断
DL1S: LCALL DL05S
LCALL DL05S
RET
DL05S: MOV R3,#20H ;8毫秒*32=0.196秒
DL05S1: LCALL DISPLAY
DJNZ R3,DL05S1
RET
;
END ;程序结束
