STC系列单片机USB接口ISP下载线的制作
- 2015-01-24 15:38
- 7806
- 资讯文章
- admin
- 来源：本站
- - STC系列单片机USB接口ISP下载线的制作

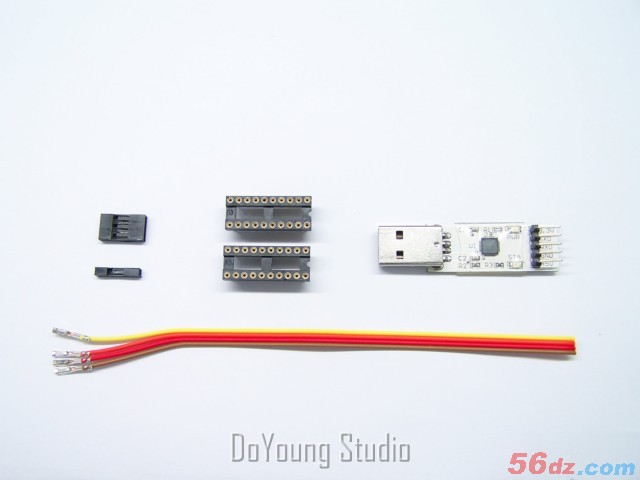

- - 所需元器件
USB转TTL模块购买地址：http://taobao.56dz.com/Shop/dpj/201207/885.html

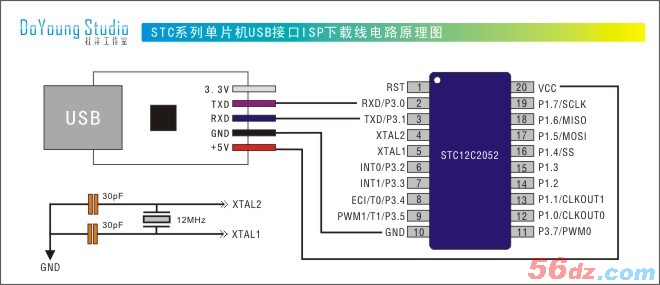

- - 直插式20脚单片机接口电路原理图

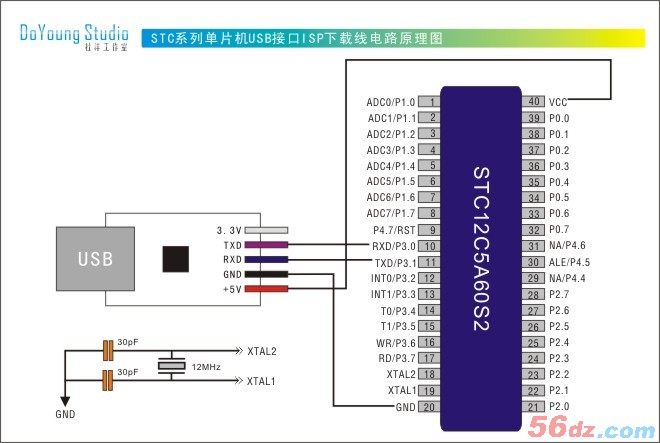

- - 直插式40脚单片机接口电路原理图

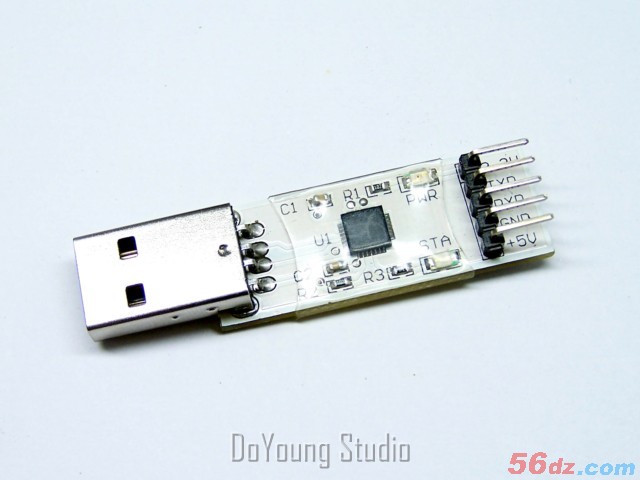

- - USB转UART接口模块（CP2102芯片实现）
- - 模块具有5V和3.3V电源输出给单片机端
- - 适用于STC全系列所有型号的单片机下载（本文以STC12C2052为例）

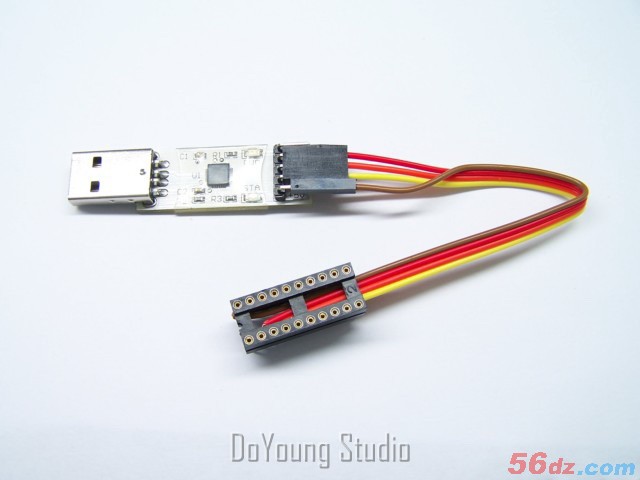

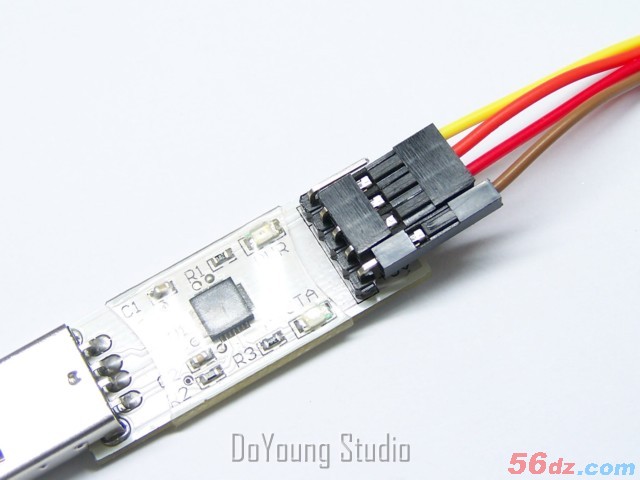

- - 用杜邦接头和排线将USB转UART接口模块的UART端引出 - 电源端子独立可以实现电源切换和开关作用

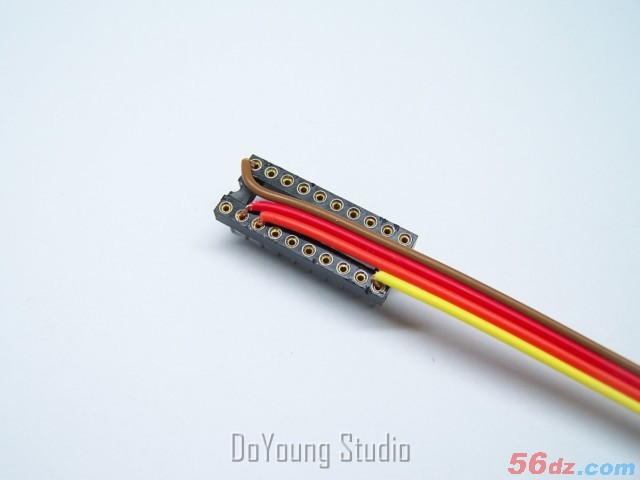

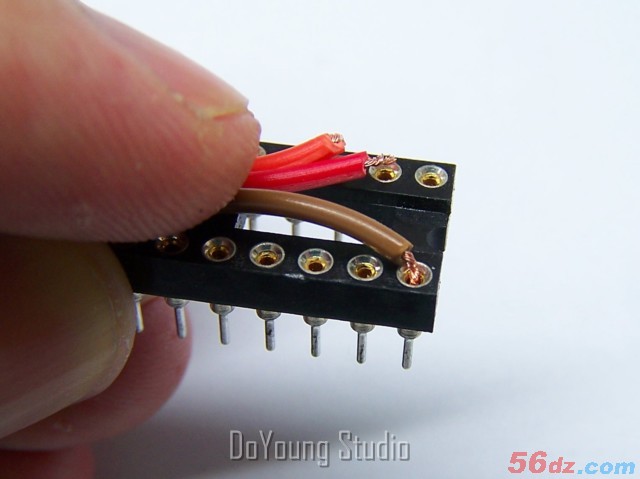

- - 按电路原理图接线顺序将排线另一端的接头插入芯片座的孔内
- - VCC接20脚、GND接10脚、TXD（PC端）接2脚、RXD（PC端）接3脚 - 以STC12C2052为例
