随着PC机的不断发展,USB接口正在替代低速外围接口,尤其是串口。目前PC机上大多数只有一个串口或没有串口(笔记本电脑更明显),然而计算机与外围硬件设备通信时,串行接口仍是主要接口之一,如计算机从串行接口的仪器仪表中获取数据、计算机对外围电路进行控制以及单片机调试等。因此,USB-RS232转换器成为实现PC机与RS232设备之间的数据传输常用工具。本人在使用CP2102制作的USB-RS232转换器后,感觉非常不错,特介绍给读者。
转换芯片CP2102特点介绍
CP2101和CP2102(CP2101的升级产品)是美国Silicon公司生产的高集成度USB转UART专用芯片,其工作原理与其他USB~UART转接电路类似,详见其数据手册www.sparkfun.comldatasheetsllCIcp2102.pd(。由于此产品无需外接振荡器等电路,因此电路十分简单。另一个重要特点是厂商及销售商免费提供适用于Windows(含Win—dows CE)、Mnux、Mac OS—X等多个操作系统的驱动程序,使用者不必对CF210x系列器件二次开发,在一般情况下,焊接完毕并安装好驱动程序即可使用。CP2l02串行总线的数据格式为数据位8位,停止位l位,校验位可选无校验、奇校验、偶校验。其支持的标准波特率有300、600、1200、1800、2400、4800、7200、9600、14400、19200、28800、38400、56000、57600、115200、128000、230400、60800、921600等。
电路原理与PCB制作

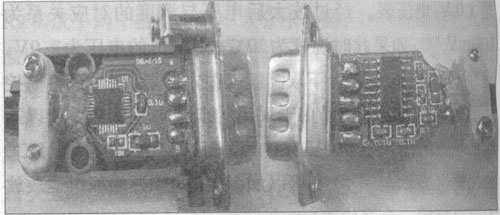

电路原理图如图l所示,CP2102的第9脚与第6脚VDD之间接有一个4.7kΩ的电阻(R1),这是为了增加抗干扰能力,而第6脚VDD接有4.7μF钽电容C3,这是该引脚对外供电厂家所要求的。为了**数据收发的稳定性,避免通信过程中的干扰,还在USB接口端添加了滤波电路(C1、C2)。由于CP2102的底部有大片金属,在芯片内部接地,因此在制板时焊接面板层的底部部分不能布置其他信号线路,本转换器PCB板设计时是采用过孔与地连接。PCB外形如图2所示,是为了能放入常用的DB9接头外壳中,其通过USB线与电脑USB接口连接,本转换器的DB9接头设计为公头。从整体上看,这个USB—RS232转换器体积小,安装牢固,外观漂亮。
驱动程序安装与设置

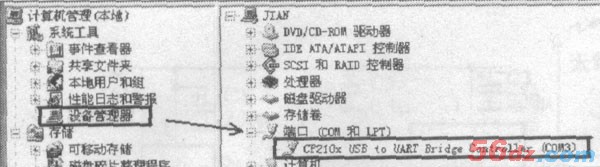

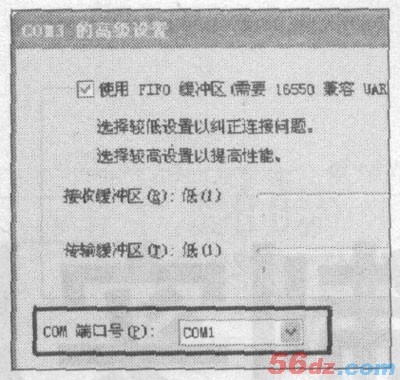

在Windows XP操作系统上双击CP2 1 0x_VCP_Win2K_XP_S2K3.exe执行进入安装(该软件可到本刊网站上下载),驱动安装完成后,将UsB—RS232转换器插入电脑USB接口。用鼠标右键点击“我的电脑”,进入“管理\设备管理器\端口(COM和LPT)”,若能看到“CP210x USB toUART Bridge Controller(COMx)”信息(粗线框标记),如图3所示(图中为COM3),表示此转换器可正常使用,虚拟实现了串口COM3。此外,我们还可以修改COM3至一些工具默认的COM端口号,如笔者使用的GeniusNSP+编程器,其默认串口COMl,右键点击“CP210xUSB to UART Bridge Contr。oller(COM3)”,在属性/端口设置/**/COM端口号的选择框中选择COMl,见图4粗线框标记处,重新查看端口(COM和LPT)即可看到已修改成功,以后使用本转换器,则其默认端口为COMl。
更多操作系统的驱动程序可在新华龙网站www.xhl.COM.cn上免费下载。
由于CP2102采用5mm×5mm的QFN~28封装,占用空间非常小,却给手工焊接带来了不便,但用尖头焊台(接地)焊接并不困难。一般电路仅使用TXD/RXD两个引脚实现简单通信,制作时可选用更小封装的RS232收发器,缩小体积且降低成本,PCB也可制作成更好、更小的外形。此外,CP2101或CP2102应用时并不一定要做成如上所述的转换器。因其UART总线上的是TTL信号,不必采用RS232进行电平转换就能够被单片机等直接识别,因此,设计电路时可以在电路中加一个USB转TTL模块,实现USB功能。
本人使用此转换器一年多,效果非常好,**长使用时,连续工作几十小时都没出现问题。
|
