STC系列单片机串口ISP下载线的制作

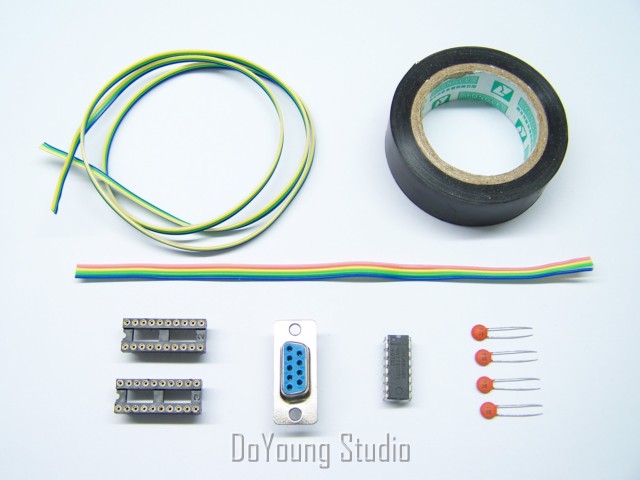

- 所需元器件

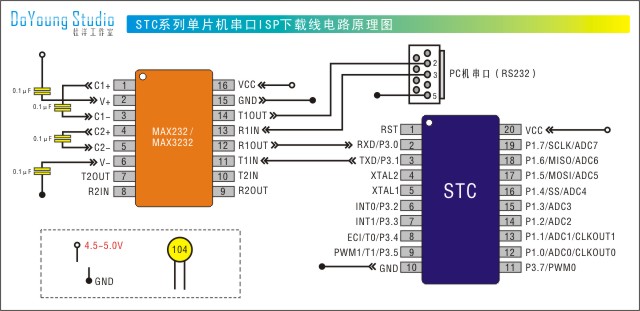

- 电路原理图

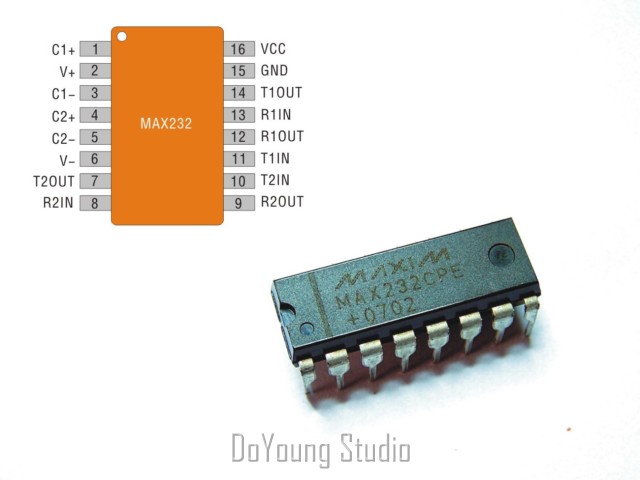

- 采用MAX232作为电平转换芯片 - 如需要为3V单片机下载可选用MAX3232宽工作电压芯片

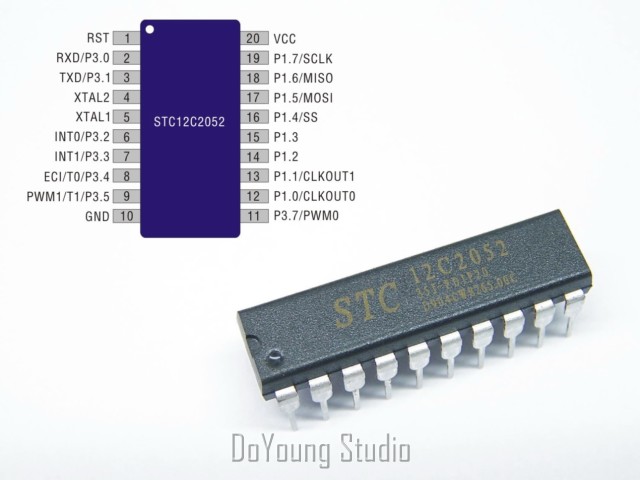

- 本下载线适合于所有STC系列单片机 现以STC12C2052为例
- 将DB9串口接头的2（TXD）、3（RXD）、5（GND）三端用排线引出

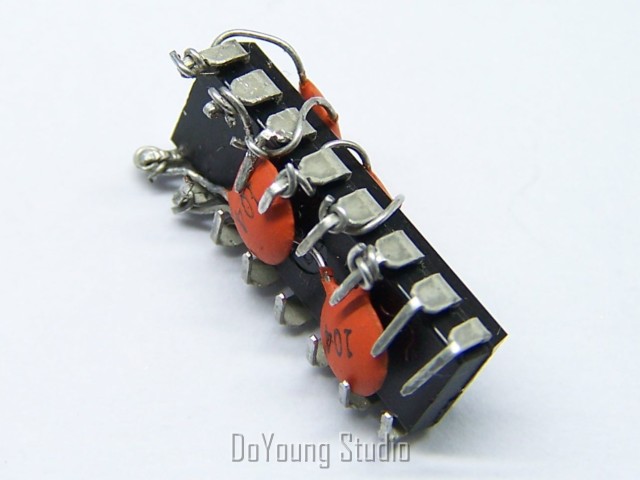

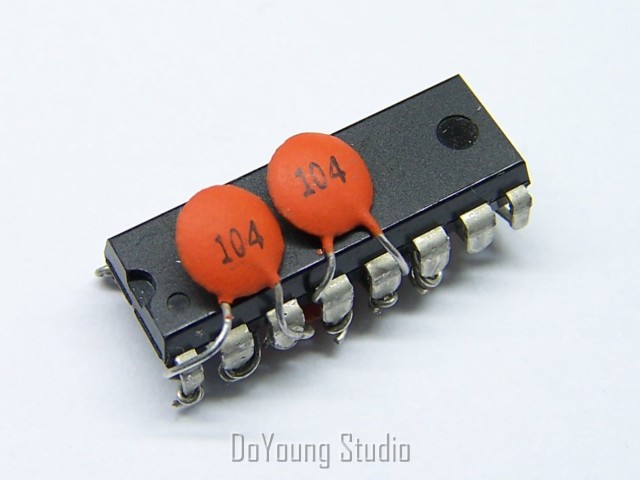

- 将0.1uF电容直接拴在MAX232芯片上并考虑好结构
- 制作时注意防止短路 - 必要时可用绝缘胶带隔离

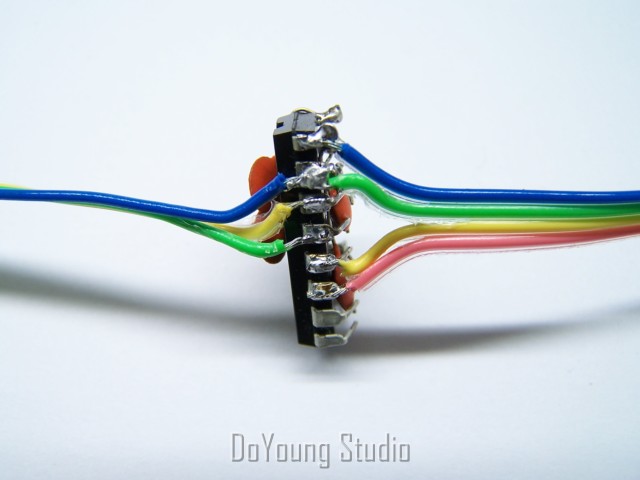

- 按电路原理图将电容和两端排线焊接在一起

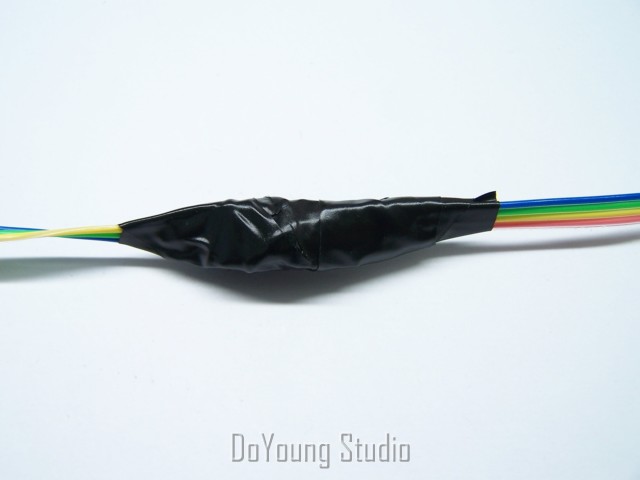

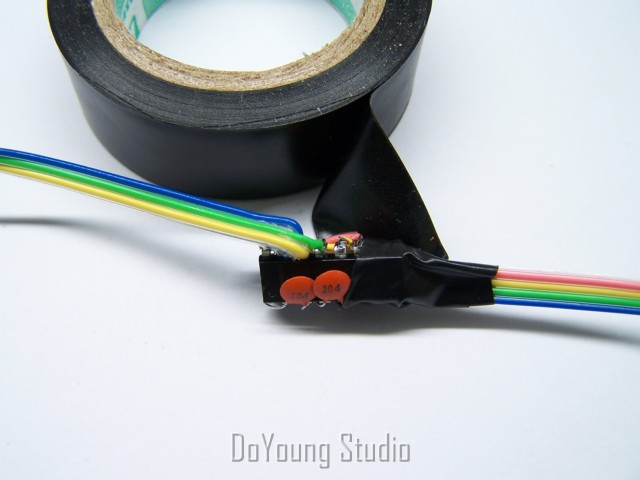

- 用热缩管或绝缘胶带将芯片包起来

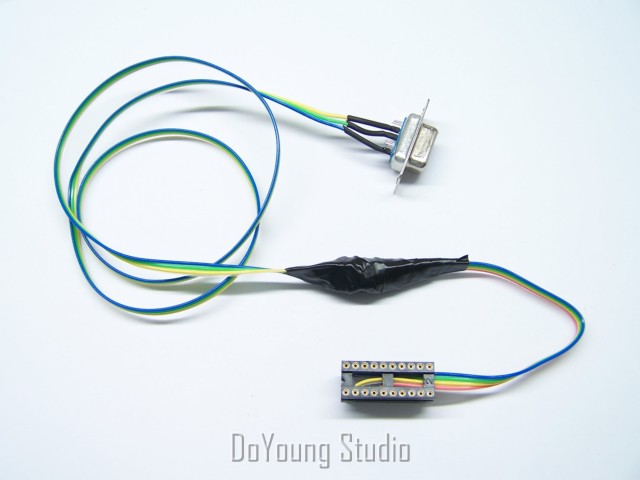

- **终形成线上转换器
- **终形成线上转换器

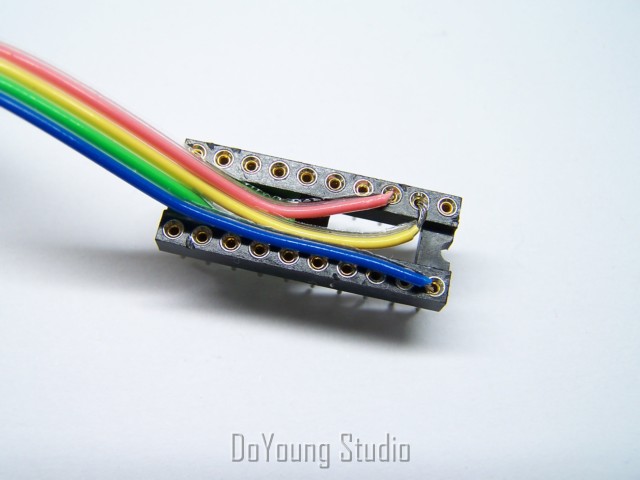

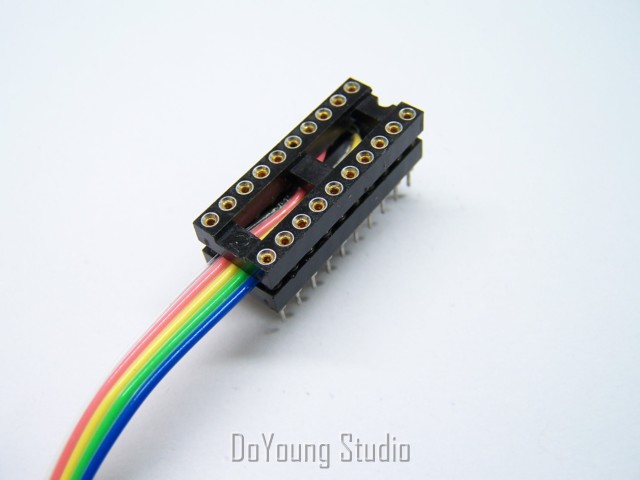

- 把另一个芯片座插入第一个芯片座上面

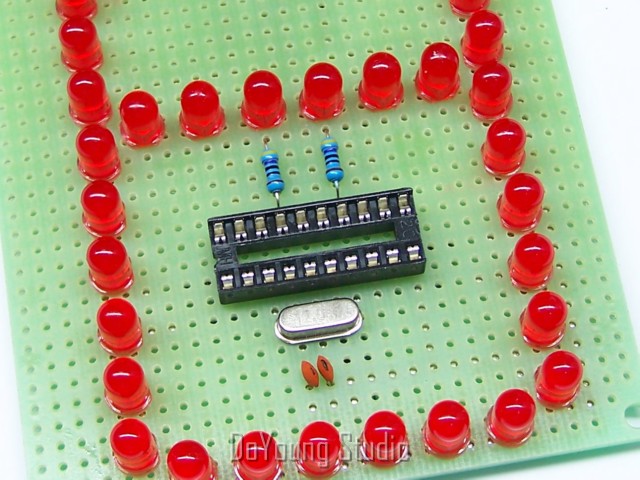

- 在单片机应用电路中都会留有单片机芯片座
- 串口ISP下载线可直接接入PC机的串口使用 - 串口ISP下载线需要应用电路提供电源
- 使用宏晶公司免费提供的STC-ISP烧写软件完成下载
软件下载地址：/Soft/pcb/201108/140.h
