BH1417F锁相环立体声发射板

BH1417F锁相环立体声发射板

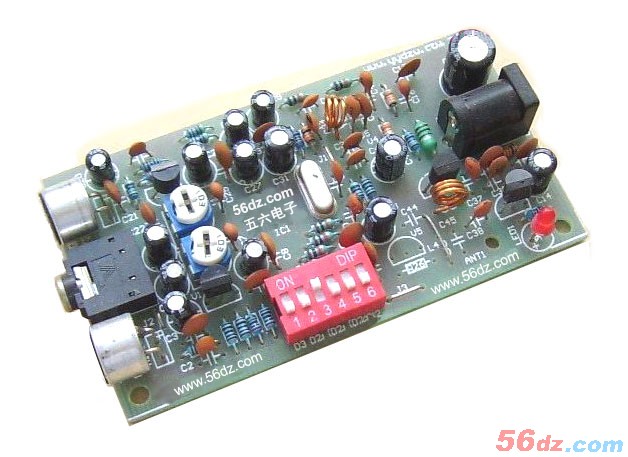

 本套件是一款性能优良的锁相环调频立体声发射板,它可以将计算机声卡、游戏机、CD、DVD、MP3、调音台等立体声音频信号进行立体声调制发射传输,板上还含有2路话筒放大电路,配合普通的调频立体声接收机就可实现高保真的无线调频立体声传送。适合用于生产立体声的无线音箱、无线话筒、无线耳机、CD、MP3、DVD、PAI)、笔记本计算机等的无线音频适配器开发生产。’外观如图l所示。


一、BH1417F集成电路简介
    电路的核心元件是日本ROHM公司推出的BH1417F调频立体声发射集成电路。BH1417F是一款非常**的集成电路芯片,这款集成电路是由提高信噪比(S/N)的预加重电路、防止信号过调的限幅电路、控制输入信号频率的低通滤波电路(LPF)、产生立体声复合信号的立体声调制电路、调频发射的锁相环电路(PLL)等组成。BH1417F的频率特性非常出色,它能达到40Ddb的分离度,传送的音质可与本地调频电台媲美,适用于一些对音频指标很高的系统中。由于高频振荡部分采用了频率合成电路,因此振荡频率十分稳定,并可以方便地改变发射频率。而且它设置了预加重电路、限幅电路及低通滤波器可明显地改善音质,其总谐波失真达到了0.3%,RF输出电平为l00dB。
    BH1417F是适合中国大陆地区87~108MHz调频广播频段,可由并行数据设置端改变发射频率,频点分为低段和高段两部分,每部分均可设置7个频点,一共1 4个频点。各点频率设置可参看表2。
BH1417F采用贴片式SOP22封装,内部结构见图2。各引脚功能如下:
22和l脚为左、右声道信号输入端。
2和2 1脚连接预加重电路,可由外接的电路改变时间常数;
3和20脚为低通滤波器的可调端,外接150pF的电容可限制1 5 kHz以上信号的输入;
4脚为滤波端,外接电容可改善参考电压的波纹系数。
5脚是立体声复合信号的输出端。6脚接地;
7脚为PLL鉴相器输出。8脚为电源端,连接+5V电源。
9脚为RF振荡器端,由其与外围元件构成压控振荡电路;
10脚为RF接地端。1 1脚为RF信号输出端,经带通滤波器连接至天线或后级功放;
1 2脚为PLL电源端。13、14脚外接-7. 6MHz晶振。
15~18脚为并行数据设置端,由它们控制发射器的输出频率;
1 9脚为导频信号调整端。
二、电路原理简介

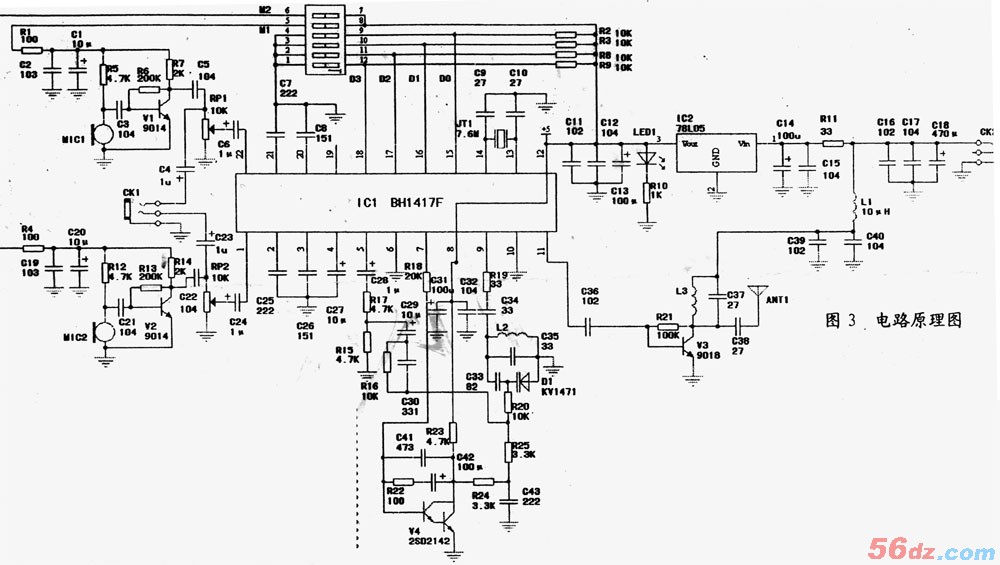

    图3是本电路板的原理图。电源由CK2插座输入,经C16、C17、C18和C14、Cl5滤波后送入IC2 78L05,其输出的+5V稳压电源供给ICl H1417F使用,同时通过还通过6位拨码开关中的2位(即图3中Kl的Ml、M2),送给话筒放大电路。MIC1将语音信号转换为电信号,经C3送入由Vl、R6、R7等组成的音频放大器,放大后的音频信号经C5至R})l调节音量,**后经过C6送入IC1的左声道信号输入端。MIC2、V2、RP2、C24-等组成右声道音频放大电路,送入IC2的右声道信号输入端。IC1外围元件基本上采用的是标准接法。
  DO、Dl、D2、D3(即IC1的15 -18脚)接Kl的4位开关,用于设置发射频点。复合的后的调频立体声载波信号由IC1的11脚输出,经C36耦合,送入由V3、R21、L3、C37等组成高频放大电路,放大后的信号经C38由天线ANT1发射出去。外接音频信号从CK1输入。LEDl是电源指示。电路中使用了Cll-C18,C31、C32,C39、C40等多只电容并联,在电路的不同位置,做为电源多级滤波,以此消除可能存在的干扰。CK2是外接电源输入插座,应配合空芯插头使用,插头中心是正极,外圈为负极。

    您可以点击下载:调频发射板高清大图

   链接地址:/upload/old/201204/tiaopinfashe.jpg

三、  制作与调试

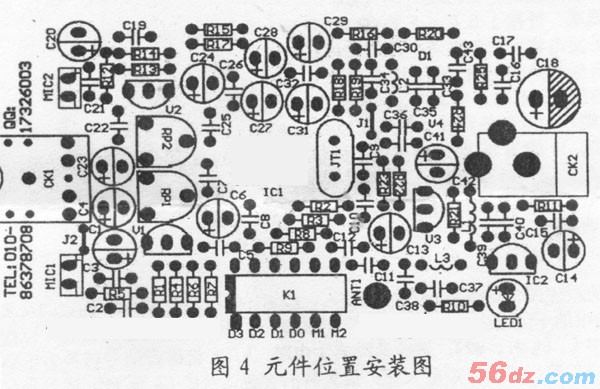

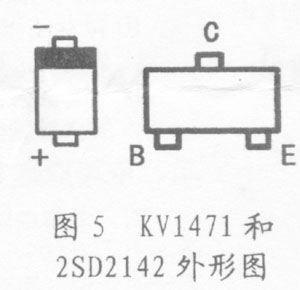

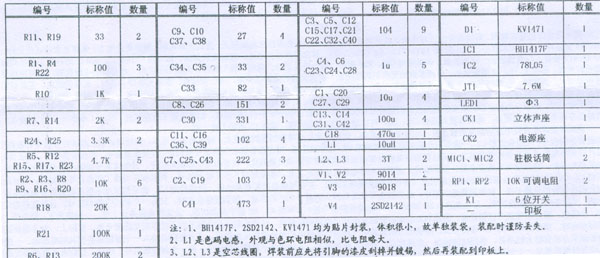

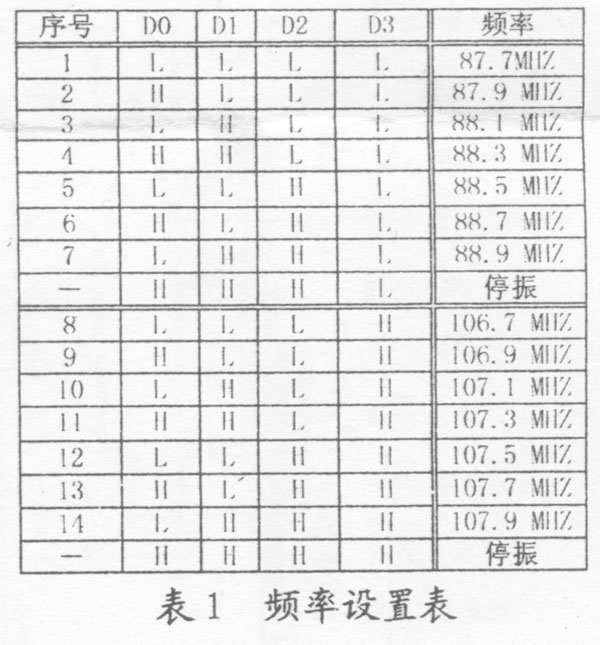

   图4是元件位置安装图。焊装元件时可对比表2的元器件清单,依次将元件焊接在电路板上。建议先焊电阻,再焊瓷片电容、电解电容和其他元件. IC1、Dl、V4是贴片元件,体积较小,尤其是Dl (KV1471)、V4(2SD2142),焊接时应格外小心,建议**后焊接。图5是KV1471、2SD2142的外型引脚排列图,其中KV1471管身上标有竖线的一端是负极,该端应与C33、R20相接;另一端是正极,应与“地”相接。天线ANT可用1米左右的电线代替,亦可用效果更好的拉杆天线。印板上Jl、J2是短接线,可用多余的元件引脚线跨接。所有元器件焊接完毕后,应仔细检查,**无错焊、漏焊、虚焊的现象。无误后即可开始电路调试。调试时,电源需使用9V的**直流稳压电源,**好使用电池做为电源,以消除由电源带来的交流背景噪音,可以获得**好的音质。电源电压不要**过12V.将拨码开关Kl的Ml、M2位置于“ON”,让话筒处于工作状态. Kl中的DO、Dl、D2、D3位可参照表l的频点进行预设,每位至于“ON”时,该位处于低电平,即表l中的“L”。本套件的元件参数适合工作在高段,即表1中序号8-14的频点,如需电路工作在低段,即表l中序号1-7的频点,电路可能会存在不易起振的现象,此时需适当调整C35、L2,可以增大C35的电容值,或将L2增加l匝一试。
    调试时**好配合数字显示频率的收音机、场强仪和电流表。先将收音机调谐到预设的频点上,将本电路板通电,对话筒讲话,监听收音机是否收到信号,如没有收到信号,可适当拉松L2,一般即可收到信号。仔细调整L2,拉伸或压缩,‘可使收音机收到的信号**稳定、背景噪音**小。在业余条件下,确定BH1417F芯片锁相环电路是否工作在**佳状态,可以利用收音机是否能立即收到信号来做简单判定:收音机能立即收到信号,且电路板音频输入信号调至**低时,收音机开大音量,背景没有其他多余高、低频噪音,表明锁相环电路工作基本正常。如果延时几秒才收到信号,则锁相环电路工作点还不太稳定,此时还需再细调L20高频发射电路的调试**好使用场强仪(亦可自制简易场强仪),并使用电流表监视总电流。轻微拨动L3,使场强仪显示强度**大且总电流尽量小,收音机收到的信号**干净、接收距离**远即可。必要时也可以适当增大或减少C37的容量。调到**佳状态时,只有一个频点收得到信号,且距离是能达到**远的。实验表明,一般情况下,总电流应为20-30MA。使用外接音频信号源时,应将Ml、M2至于关闭状态,让话放电路停止工作。一般情况下,用电脑、MP3、CD、影碟机、随身听等都可以做音源。传输到发射板的音源须用尽可能短的屏蔽线,注意发射板和音源之间不能存在交流信号差。实际上,当音源和发射板都用市电时,很容易串入交流声恶化音质。解决的方法是其中一样用电池供电或者全部用电池供电,或者将两者装入一个屏蔽盒甚至共用电源线。一些低端的音源本身就有较大的杂音,音频线的地线一定要接对,否则,杂音很大。音频信号不是单一的信号,而一个频段的信号,所以,建议有条件的朋友**好在无线发射板前增加一个无源的音调控制部分,这样可以适当的调节**终的听觉效果。这可以在一定程度上改善音质。通过以上步骤,电路板就能正常工作了。
