FM无线电实验总结
- 2015-01-25 09:25
- 13979
- 资讯文章
- admin
- 来源：本站
1、 FM发射电路第一级是话筒信号放大电路，一般用共射极单管电路，但有改进的地方。如图1。
图1
R1：对电容话筒提供直流电压，用可调电阻可改变话筒灵敏度。
Rb：这种接法有很好的直流反馈和交流反馈作用，使输入幅度改变很大时输出波形仍然正常。
Re：有直流负反馈作用。
Cc：一般较小，起预加重作用，这在专业的FM技术书上有提到。
2、FM发射电路第二级是起振级，起振有电感三点式，电容三点式用EWB设计仿真通过后一般能制作成功，用正反馈和选频网络概念设计的电路也能产生信号，在这推荐一较好的电路。如图2。
图2
C1、C2、Re，三极管构成正反馈网络。
C0：有稳频作用，这个电容值小频率稳定但起振不容易。
L：高频扼流线圈，使起振级和前级隔离。
由于这个电路的电压尽可能多的加到三极管上，提供的电源电压可以比较小
3、FM发射电路的第三级是隔离放大电路，也可能是倍频电路有一隔离电路。如图3。
图3
带Re的共发射极电路有较高的输入阻抗起到和起振级隔离的作用，倍频电路也可以是图3，但要使三极管接近乙类工作。一般谐波有比基波更好的波形，让电路的起振级振荡频率较低有利于电路稳定，一般用三倍频，倍数多对应谐波分量小。
4、FM发射电路第四级是放大电路，一般用共射极电路，**难的是选频和阻抗变换，从实验看没有选频和阻抗变换的电路难以成功，现提出一设计方案供大家探讨。如图4。
图4
当L与C 的谐振频率为所放大信号的频率时把三极管的发射极看成Re则A、B两点间能选频，谐振时电感有谐振电流通过能驱动三极管，如果这种方法有效的话选频和匹配就简单一点了，因为这类电路的很多电感和电容取值可以一样。

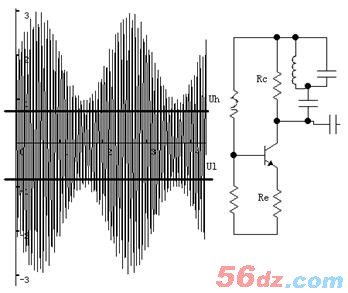

5、FM发射电路要有整形电路，因为在调频过程是通过改变结压来改变结电容从而振荡频率得到调制，结电压的改变也会使信号幅度改变，这是在调频发射时不希望出现的。如图5是一信号整形电路，由于Rc和Re的作用，当输入信号幅度为Uh时晶体管饱和，当输入信号幅度为Ul时晶体管截止起到限幅效果，然后滤波网络消除限幅带来的失真。
6、FM发射电路**后一级是高频功率放大电路和天线匹配电路，这一部分可根据高频电子线路的内容进行调整，电感的大小有计算软件，阻抗变换也有设计软件如multisim有自动产生滤波器电路的功能。
7、电容的值可用数字**表测量，可把电容电感谐振产生信号，测量该信号频率来反求电感。
8、功率与电源电压成正比与负载电阻成反比为了提高功率提高电源电压效果好。
9、8050三极管工作频率不很高，用9018三极管并联使用可提高功率。
二、FM接收电路
1、不能以为高放倍数很大就可以接收很远的电台，高放会引入噪声和失真，噪声会把有用信号淹没，失真使有用信号消失。
2、天线处的选频网络一般用并联LC选频，也可以用串联LC选频，串联谐振有过压现象，起放大电压的作用。

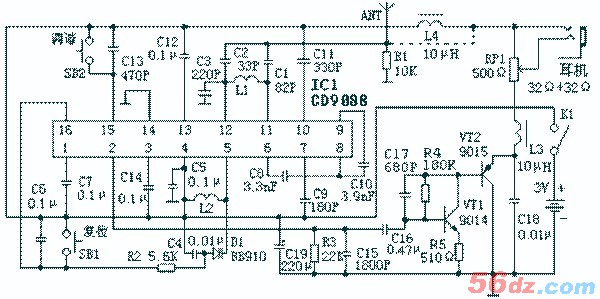

3、市场上的小型自动搜索电调谐收音机可改造成接收机，通过查看芯片(CD9088)资料和相关电路图6可知：一脚是静噪脚接高电平可消除静噪，十六脚是自动搜索脚断开后可不自动搜索，十一脚是射频信号输入脚，一般收音机上和耳机相连这个脚可接天线，接收频率由变容二极管的反向电压决定，那种收音机复位键两端电压就是变容二极管反向电压，注意这个电压是以正极为参考端。
图6
4、全双工的对讲机很难制作，发射机以V为数量级的信号很容易干扰频率相近的以UV为数量级的接收机信号。
5、无线收发电路难点是稳频、匹配、选频、小信号放大，要把无线收发做好要用到锁相环、变频、中频等技术，在设计时尽可能简单和尽可能用对应的集成电路，可使制作成功率提高。
