手工制作PCB板是电子爱好者**掌握的技术, 一般是采用热转印法或感光法, 其中感光法制作PCB有很多的优点, 有了感光干模, 大大降低了感光法制作PCB板的成本。
对于无曝光机的普通制作者来说, 感光法制作PCB**难掌握的步骤应该是際光。 笔者制作了一个利用单片机控制曝光时间的简易曝光机, 此曝光机**大能够制作10cm x15cm的PCB板,非常实用,也适合电子爱好者制作。以下作简单的介绍。
所需材料:
除了必要的电子元件以外,还需要以下关键材料:
1.纸箱(32cm*18cm*14cm),可以使用牛奶包装箱。
2.节能灯30W两个,节能灯的数量和功率可以根据需要选择,也可以采用更专业的紫外灯。
3.有机玻璃板(亚克力板,10cm*20cm)两块:其作用是打印好的菲林纸能够紧贴感光板,由于紫外线不能很好地透过感光玻璃,所以不能用普通玻璃代替,但能够用其他透光性能好的塑料板材代替。
制作:
1.时间控制器是的制作
电路图由图1所示,主要包括电源部分,输入部分,输出部分,显示部分,控制部分。
电源部分包括桥式整流滤波和5V稳压。输入部分有五个按键,对应操作分别为初始设定感光干膜曝光时间180S,初始设定光固绿油曝光时间480S,曝光时间+10S,曝光时间-10S,开始、暂停曝光。输出部分控制电磁继电器的闭合,从而控制节能灯的亮灭。显示部分显示出剩余曝光秒数。控制部分采用STC89C52RC单片机,负责对按键操作分析,对曝光进行倒计时 ,控制电磁继电器,并把剩余秒数显示出来。
«电子制作»2011年第9期刊登的宋占坡老师的文章«数显可调定时器»对此电路作了详细的介绍, 在此不进行复述。
PCB布线和**后制成的电路板如图2所示。 为了**使用安全, 继电器没有固定在电路板上, 而是安装在了纸箱里面。具体C程序代码可在«电子制作»网站(
2.纸箱的准备

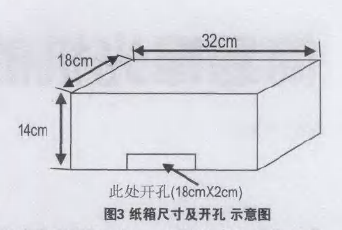

制作或寻找一个纸箱, 对纸箱内外进行裱糊, 在纸箱下方中间位置开一个18cm x2cm的开口, 供曝光时放置覆铜板使用,如图3所示。
3.电源变压器、电磁继电器,节能灯的固定
准备两块比纸箱側面稍小硬纸板,把节能灯座, 9V电源变压器固定在上面, 把继电器和接线柱焊接在**板上,再固定在纸箱上面。几何位置关系如图4所示。
4.导线连接
用合适长度的导线按图5所示把各部分连接起来, 并固定在纸箱上, **终完成后作品如图6所示。
使用方法:
1 由于普通电子爱好者使用的覆铜板总有一些扭曲,菲林纸不能完全紧贴在粘有感光千膜的覆铜板上, 严重影响曝光效果。 笔者经过多次尝试, 发现用下面方法很有效,即在铜板下面垫一小块5mm厚的泡沫板,在打印的菲林纸上面再放一张没有用过的小块菲林纸, 之后用两块有机玻璃板夹住,并用保鲜膜包紧。如图7、图8所示。
2.把上面包好的板子放进纸箱下面开口处合适的位置,插上电源,调整曝光时间,按键开始曝光,节能灯点亮,直到倒计时结束,节能灯熄灭,即完成曝光。
注意事項:
1 .纸箱的大小没有严格要求, 可以自制, 也可以找现成的,笔者感觉牛奶包装箱,或者是稍大一点的其它纸箱制作效果较好。
2.制作过程中,节能灯与底板距离不能太小,否则底板上的光照不均匀。
3.曝光时间决定因素很多,如节能灯的数量、功率、效率、节能灯与底板的距高等,制作完成后,要多次尝试,找到较佳的曝光时间。
