书柜自动照明灯
- 2015-01-24 12:13
- 5858
- 资讯文章
- admin
- 来源：本站
如果你的书柜距离书桌台灯较远，每次取书需要开别的电灯照亮，那就敢快动手给书柜安装上下面介绍的自动照明灯吧。这样，夜晚当你打开书柜门寻取书时，这个小小的照明灯便自动点亮，既省事、又有趣！
一、工作原理

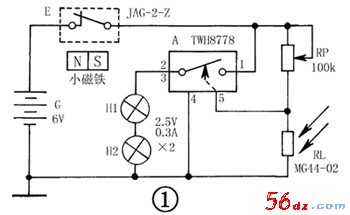

书柜自动照明灯的电路如图1所示。干簧管E与小磁铁组成书柜门磁控开关，在平时书柜门关闭着时，E内部触点处于断开状态，使整个电路不耗电。光敏电阻器RL、微调电阻器RP和功率开关集成电路A组成光控开关，在磁控开关接通的条件下，它才能够得电工作。小电珠H1、H2受这两个开关的双重控制，若要点亮电珠，**两个开关都“闭合”；有一个开关“打开”，小电珠就不能发光。
白天，当你打开书柜门取放书时，虽然固定在柜门上的小磁铁远离干簧管E，使E内部常闭触点失去外磁力作用而依靠自身弹性接通，但因RL受自然光照射呈低电阻，A的控制端第5脚处于低电平（＜1.6V），输入端第1脚与输出端第2、3脚之间断开，所以H1、H2无电不发光。
夜晚，当你打开书柜取放书时，E仍然接通，RL因无强光照射而呈高电阻，A的第5脚获得高电平（≥1.6V），A内部电子开关接通，H1、H2才得以通电发光。
电路中，A第5脚的控制电平高低取决于RP和RL对电源G的分压。适当改变RP阻值，可改变同一受光条件下RL两端的分压大小，从而使光控灵敏度得以调节。
二、元器件选择
A选用TWH8778型功率开关集成电路，它采用TO-220五脚塑封包装，体积小便于安装（外形图参见图2左边所示）。TWH8778的内部设有过压、过热、过流等保护电路；通用性强，可在28V、1A以下做高速开关。它只需在“控制”端（第5脚）加上约1.6V（**大值6V）电压，就能快速控制输出端（第2、3脚）所接负载电源的通断，控制极输入电流仅50μA左右，输入端（第1脚）与输出端导通时的电压降一般为0.18～0.45V。TWH8778也可用外形、功能完全一样的同类产品QT3353来直接代换。
RL选用MG44-02型塑料树脂封装的普通光敏电阻器，其它亮阻≤2kΩ、暗阻≥200kΩ的光敏电阻器也可代用。RP用WH7-B型卧式微调电位器，标称阻值取100kΩ。E选用JAG-2-Z型转换触点式干簧管，使用时仅用其常闭的一组触点。小磁铁可拆自废旧塑料磁性铅笔盒，亦可取自从五金商店买来的磁性碰锁。
H1、H2均用手电筒常用的2.5V、0.3A小电珠。G用四节5号干电池串联（配塑料电池架）而成，电压6V。
三、制作与使用

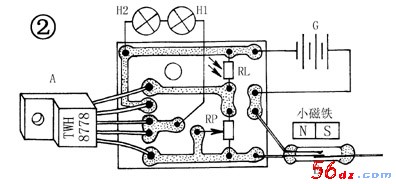

图2所示为书柜自动照明灯的印制电路板接线图，印制板实际尺寸约30mm×25mm。
焊接好的电路板连同电池G一块装入体积合适的塑料小盒内，干簧管E、小电珠H1和H2、光敏电阻器RL分别通过双股软细导线引出盒外。干簧管E固定在书柜门框的适当位置处，并正对着E在柜门背面固定小磁铁，要求随着柜门的开关，E的常闭触点应能**动作。小电珠H1、H2分别安装在书柜内左右两边或上、下两层书架的顶部，以使整个书架照明良好。光敏电阻器RL一般固定在书柜外面能够良好感受自然光线的地方。对于安上玻璃窗的书柜，RL可不必再外引，只要将它装入一段竹管（避开H1、H2光线干扰），管口朝柜外光亮处便行。
电路调试很简单：在白天室内正常光照的条件下，打开书柜门，用小螺丝刀微调电位器RP阻值，使小电珠H1、H2刚好处于临界发光状态即可。
